كيف تتعلم قراءة الدوائر الإلكترونية
بالنسبة للمبتدئين ، مهندسي الإلكترونيات ، من المهم أن نفهم كيف تعمل الأجزاء ، وكيف يتم رسمها على الدائرة وكيفية فهم الرسم التخطيطي للدوائر. للقيام بذلك ، عليك أولاً أن تتعرف على مبدأ تشغيل العناصر ، وكيفية قراءة الدوائر الإلكترونية التي سأقولها في هذا المقال حول أمثلة الأجهزة الشائعة للمبتدئين.
مصباح طاولة LED ودائرة المصباح
الرسم التخطيطي هو رسم بياني يتم فيه وصف بعض أشكال الرسم البياني ، بمساعدة بعض الرموز ، والخطوط هي روابطها. علاوة على ذلك ، إذا كانت الخطوط تتقاطع ، فلا يوجد اتصال بين هذه الموصلات ، وإذا كانت هناك نقطة عند التقاطع ، فهذه هي نقطة التقاء العديد من الموصلات.
بالإضافة إلى الرموز والخطوط ، يصور الرسم التخطيطي رموز الحروف. جميع التعيينات موحدة ، ولكل دولة معاييرها الخاصة بها ، على سبيل المثال ، في روسيا تلتزم بمعايير GOST 2.710-81.
نبدأ الدراسة مع أبسط - دائرة مصباح طاولة.
لا يتم قراءة المخططات دائمًا من اليسار إلى اليمين ومن الأعلى إلى الأسفل ، فمن الأفضل الانتقال من مصدر الطاقة. ما يمكن أن نتعلمه من الدائرة ، انظر إلى جانبها الأيمن. ~ - يعني طاقة التيار المتردد.
تقول "220" بجانبها - بجهد 220 فولت. X1 و X2 - من المفترض أن تكون متصلاً بمأخذ طاقة باستخدام مقبس. SW1 - هذه هي الطريقة التي يصور بها المفتاح أو مفتاح التبديل أو الزر في الحالة المفتوحة. L صورة مشروطة لمبة متوهجة.
استنتاجات موجزة:
يُظهر الرسم التخطيطي جهازًا يتصل بشبكة 220 فولت تيار متردد باستخدام مقبس في المقبس أو اتصالات المكونات الأخرى. من الممكن إيقاف التشغيل باستخدام مفتاح أو زر. اللازمة لتشغيل مصباح وهاج.
للوهلة الأولى ، يبدو الأمر واضحًا ، لكن يجب أن يكون الاختصاصي قادرًا على استخلاص هذه الاستنتاجات من خلال النظر إلى الرسم التخطيطي دون تفسير ، وستمكن هذه القدرة من إجراء تشخيص لخلل وإصلاحه أو تجميع الأجهزة من نقطة الصفر.
دعنا ننتقل إلى المخطط التالي. هذا هو مصباح يدوي مع طاقة البطارية ، والمثبتة كمبرد في ذلك الادية.
ألقِ نظرة على المخطط ، فربما سترى صورًا جديدة لك. يظهر مصدر الطاقة على اليمين ، هكذا تبدو البطارية أو البطارية ، والإخراج الطويل زائد اسم آخر - الكاثود ، القصير - ناقص أو الأنود. في مؤشر LED ، يتم توصيل علامة زائد بالأنود (الجزء الثلاثي من التعيين) ، وناقص إلى الكاثود (في UGO يشبه الشريط).
يجب أن نتذكر أنه بالنسبة لإمدادات الطاقة والمستهلكين ، فإن أسماء الأقطاب الكهربائية هي العكس. يخبرك سهمان ينبعثان من مؤشر LED بأن هذا الجهاز ينبعث منه ضوء ، إذا كانت الأسهم تشير إليه على العكس من ذلك ، فسيكون ذلك كشاف ضوئي. تحتوي الثنائيات على حرف VDx ، حيث x هو الرقم التسلسلي.
ومن المهم أن:
ينتقل ترقيم الأجزاء في المخططات إلى أعمدة من أعلى إلى أسفل ، من اليسار إلى اليمين.
المقاوم هو المقاومة. يحول التيار الكهربائي إلى تسخين ، ويمنع حركته ، يشبه المستطيل ، وعادة ما يكون على المخططات التي تحمل تسمية الحرف "R".
كيفية قراءة الدوائر الإلكترونية: زيادة مستوى التعقيد
عندما تكون قد اكتشفت بالفعل مجموعة العناصر الأساسية ، فقد حان الوقت للتعرف على دوائر أكثر تعقيدًا ، دعنا ننظر إلى دائرة إمداد الطاقة بالمحول.
الأداة الرئيسية للمحول على الدائرة هي محول TV1 ، وهذا عنصر جديد بالنسبة لك. أقترح النظر في عدد من هذه المنتجات.
يتم استخدام المحولات في كل مكان ، إما في أداء الشبكة (50 هرتز) أو في أداء النبض (عشرات كيلو هرتز). تستخدم المحاثات في المولدات وأجهزة إرسال الراديو وفلاتر التردد والتمليس وأجهزة التثبيت. انها تبدو على النحو التالي.
العنصر الثاني غير المألوف في الدائرة هو مكثف ، حيث يتم استخدامه لتهدئة تموجات الجهد المعدل.بشكل عام ، تتمثل وظيفتها الرئيسية في تجميع الطاقة كشحنة على لوحاتها. كما هو موضح على النحو التالي.
في وسط الرسم البياني هو مبين جسر ديود المعدل.
إذا أضفنا وحدة تثبيت بنيت على الدائرة وفقا لدائرة استقرار حدودي، سيتم استقرار الجهد من امدادات الطاقة. علاوة على ذلك ، فقط من زيادة في الجهد الكهربائي ، مع انخفاض التراجع عن تثبيت U ، فإن الجهد سوف ينبض مع الخفق. VD1 هو الصمام الثنائي زينر ، يتم تشغيلها في انحياز عكسي (عن طريق الكاثود إلى نقطة مع احتمال إيجابي). أنها تختلف في قيمة الاستقرار الحالية (Istab) والجهد لتحقيق الاستقرار (Ustab).
ملخص موجز:
ماذا يمكن أن نفهم من هذا المخطط؟ ما يتكون مصدر الطاقة من محول ، مقوم وفلتر تنعيم على المكثف. يتم توصيله بواسطة الجانب الأساسي (الإدخال) بشبكة التيار المتردد بجهد 220 فولت. في ناتجها ، لديها اتصالان قابلان للفصل - "+" و "-" وبجهد 12 فولت ، غير مستقر.
دعنا ننتقل إلى دوائر أكثر تعقيدًا والتعرف على العناصر الأخرى من الدوائر الكهربائية.
كيفية قراءة الدوائر مع الترانزستورات؟
الترانزستورات - هذه مفاتيح مدارة ، يمكنك إغلاقها وفتحها ، وإذا كنت بحاجة إلى فتحها ، فليس بالكامل. تتيح هذه الخصائص استخدامها في كلا الوضعين الرئيسيين والخطيين ، مما يسمح باستخدامها في مجموعة كبيرة من حلول الدوائر.
دعنا ننظر إلى مخطط شائع بين المبتدئين - هزاز متعدد متماثل. هذا هو في الأساس مولد يولد نبضات متناظرة في مخرجاته. يمكن استخدامه كأساس للأضواء الساطعة البسيطة ، كمصدر تردد لمكبر الصوت ، وكمولد لمحول النبض وفي العديد من الدوائر الأخرى.
دعنا نذهب من خلال التفاصيل المألوفة من أعلى إلى أسفل. في الجزء العلوي ، نرى 4 مقاومات ، المتوسطان يحددان الوقت ، وتؤثر المقاومة المتطرفة على تيار المقاوم ، كما تؤثر على طبيعة نبضات الخرج.
علاوة على ذلك ، فإن HL عبارة عن LEDs ، وأقل من إلكتروليتين من المكثفات القطبية ، عند تركيبها ، كن حذرًا - يكون الاتصال غير الصحيح بالمكثف الإلكتروليتي محفوفًا بفشله حتى انفجار مع إطلاق الحرارة.
عجب الأول:
على تعيين الرسوم البيانية مكثف كهربائيا يتم تمييز بطانة المكثف "الإيجابية" دائمًا ، وعلى عناصر حقيقية - غالبًا ما يكون هناك علامة على الساق السلبية ، لا تخلطها!
VT1-VT2 - هذه هي عناصر جديدة بالنسبة لك ، وهذا يعني الترانزستورات ثنائية القطب الموصلية (NPN) ، نموذج الترانزستور - "КТ315" موضح أدناه. عادة ما يكون لديهم 3 أرجل:
1. قاعدة.
2. باعث.
3. جامع.
في الوقت نفسه ، لم يرد بيان الغرض منها في القضية. لتحديد الغرض من الاستنتاجات ، تحتاج إلى استخدام أحد استعلامات البحث:
1. "اسم العنصر" - pinout.
2. "اسم العنصر" - pinout.
3. ورقة بيانات "اسم العنصر".
هذا صحيح بالنسبة لكل من أنابيب الراديو والدوائر الدقيقة الحديثة. الاستعلامات لها نفس المعنى تقريبًا. هذه هي الطريقة التي وجدت بها أسلاك الترانزستور KT315.
في صورة pinout ، يجب أن تكون مرئية بشكل واضح: من أي جانب لحساب عدد الأرجل ، حيث يوجد المفتاح أو القص أو العلامة بحيث يمكنك تحديد الإخراج المطلوب بشكل صحيح.
عجب الأول:
بالنسبة إلى الترانزستورات ثنائية القطب ، يشير السهم الموجود على الباعث إلى اتجاه التدفق الحالي (من زائد إلى ناقص) ، وإذا كان السهم من القاعدة عبارة عن ترانزيستور الموصلية العكسي (NPN) ، وإذا كان في القاعدة ، ثم الموصلية المباشرة (PNP) ، غالبًا ما يمكنك استبدال جميع الترانزستورات NPN بـ PNP ، كما هو الحال في دارة الهزاز المتعدد ، سيكون من الضروري تغيير قطبية مزود الطاقة (زائد وناقص في الأماكن) لأنه ، مرة أخرى ، يشير السهم الموجود على الباعث إلى اتجاه التدفق الحالي.
في الرسم البياني أعلاه ، يتصل التلامس الإيجابي لمصدر الطاقة بأعلى الدائرة ، والسالب إلى الأسفل. إذن على الترانزستور ، يشير السهم إلى أسفل - في اتجاه التدفق الحالي!
في العناصر التي تحتوي على عدد كبير من الأرجل ، من المهم مكان التوصيل ، وكذلك في الصمامات الثنائية ومصابيح LED ، إذا قمت بخلط الأرجل - في أفضل الأحوال لن تعمل الدائرة ، وفي أسوأ الأحوال - تقتل التفاصيل.
ما يمكن أن نكتشفه من خلال قراءة الدائرة متعددة الهزاز:
في هذه الدائرة ، يتم استخدام الترانزستورات والمكثفات كهربائياً ، يتم تشغيله بجهد 9 فولت (على الرغم من أنه يمكن أن يكون أكثر فأقل ، على سبيل المثال 12 فولت لن يؤدي إلى إتلاف الدائرة ، مثل 5 فولت).
أصبح من الواضح حول طريقة توصيل الأجزاء وتشغيل الترانزستورات. وأيضًا أن الدائرة عبارة عن جهاز يعمل وفقًا لمبدأ المذبذب استنادًا إلى عملية إعادة شحن الترانزستورات ، والتي تنجم عن فتح وإغلاق بديل لكل ترانزستور بدوره ، عندما تكون الأولى مفتوحة ، يتم إغلاق الثاني.
من خلال تتبع المسار الحالي (من زائد إلى ناقص) واستخدام المعرفة كيف يعمل الترانزستور ثنائي القطب نستخلص استنتاجات حول طبيعة العمل.
الثايرستور - مفاتيح شبه محكومة ، وتعلم قراءة الدوائر
دعونا نلقي نظرة على الدائرة مع عنصر مشترك ومهم بنفس القدر - الثايرستور. اخترت كلمة "شبه متحكم فيها" لأنه ، على عكس الترانزستور ، لا يمكنك فتحه إلا ، سيتم مقاطعة التيار فيه إما عند انقطاع التيار الكهربائي أو عند تغيير قطبية الجهد المطبق عليها. يفتح عن طريق تطبيق الجهد الكهربائي للتحكم.
triacs - يحتوي على اثنين من الثايرستورات متصلة متوازية. وبالتالي ، يمكن تبديل التيار المتناوب بواسطة مكون واحد ، عندما يمر الجزء العلوي من الموجة نصف الموجبة (الموجبة) لموجة الجيب ، بشرط وجود إشارة على قطب التحكم ، سيتم فتح أحد الثايرستور الداخلي. عندما تغير نصف الموجة الإشارة إلى سلبية ، فإنها ستغلق وسيبدأ تشغيل الثايرستور الثاني.
داينرز هي نوع من الثايرستور بدون قطب كهربائي للتحكم ، وتفتح ، مثل الثنائيات زينر ، للتغلب على مستوى معين من الجهد. غالبًا ما تستخدم في تبديل إمدادات الطاقة ، كعنصر عتبة لبدء المذبذبات الذاتية والأجهزة في تنظيم الجهد.

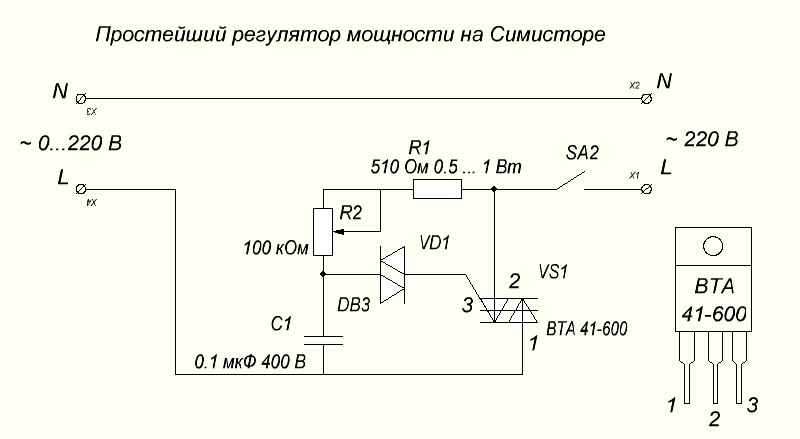

لذلك ، في الواقع يبدو على الرسم البياني.
نحن ننظر بعناية في الاتصال. تم تصميم الدائرة للاتصال بشبكة التيار المتردد ، على سبيل المثال 220 فولت ، في فجوة أحد أسلاك الإمداد ، على سبيل المثال المرحلة (L). إن triac VS1 هو عنصر الطاقة الرئيسي للدائرة ، حيث يتم إعطاء pinout من ورقة البيانات في أسفل اليمين ، والإخراج الثالث هو التحكم. يتم تطبيق إشارة تحكم عليها من خلال عامل ثنائية الاتجاه VD1 من طراز DB3 المصمم لجهد كهربائي يبلغ حوالي 30 فولت.
نظرًا لأن جميع أجهزة أشباه الموصلات في هذه الدائرة بالذات هي ثنائية الاتجاه ، يتم إجراء التعديل على كل من نصف موجات موجة جيبية. يتم فتح المسجِّل عند ظهور الجهد (الجهد) على المكثف C1 ، وبالتالي يتم تحديد معدل الشحن ، لحظة فتح المفاتيح ، بواسطة دائرة RC ، التي تتكون من R1 ، المقاوم المتغير (الجهد) R2 و C1.
هذه الدائرة البسيطة لها أهمية كبيرة وتطبيق.
النتائج
بفضل القدرة على قراءة الرسوم البيانية للدوائر الكهربائية ، يمكنك تحديد:
1. ماذا يفعل هذا الجهاز؟
2. أثناء الإصلاح - تصنيف الجزء الفاشل.
3. كيفية تشغيل هذا الجهاز ، أي نوع من الجهد ونوع التيار.
4. الطاقة التقريبية للجهاز الإلكتروني ، بناءً على تصنيف مكونات دوائر الطاقة.
من المهم ليس فقط معرفة الرموز الرسومية للعناصر ، ولكن أيضًا مبدأ عملهم. والحقيقة هي أن هذه التفاصيل أو غيرها قد لا تستخدم دائما في دورها المعتاد. ولكن في إطار مقال اليوم ، من الصعب إلى حد ما النظر في جميع العناصر المشتركة ، حيث سيستغرق الأمر مبالغ كبيرة.
