الدائرة الكهربائية لامدادات الطاقة للجراج

اسمحوا لي أن أذكرك بأن هذا رسم تخطيطي لمثيل جهاز معين (انظر: امدادات الطاقة المرآب) وبعض أجزائه قد تبدو زائدة عن الحاجة ، ومعلمات العناصر الفردية بهامش كبير. ومع ذلك ، تم ضبطه وتعديله لظروف التشغيل الفعلية ويعمل بشكل كامل.

الغرض من العناصر الفردية للدائرة وتشغيل الجهاز هو أكثر ملاءمة للنظر في الرسم التخطيطي التالي.

1. المحولات و المقومات

2. سائق إشارة الجهد لدائرة حماية ماس كهربائى.

3. العنصر النشط للحماية ضد ماس كهربائى.

4. المشكل من الجهد إشارة لدائرة الاستقرار وضبط الجهد الناتج ؛

5. عقدة لضبط الجهد الناتج ؛

6. العنصر النشط لتحقيق الاستقرار وضبط الجهد الناتج ؛

7. تنظيم الترانزستورات.

8. المعلمات عرض العقدة من الجهد الناتج.

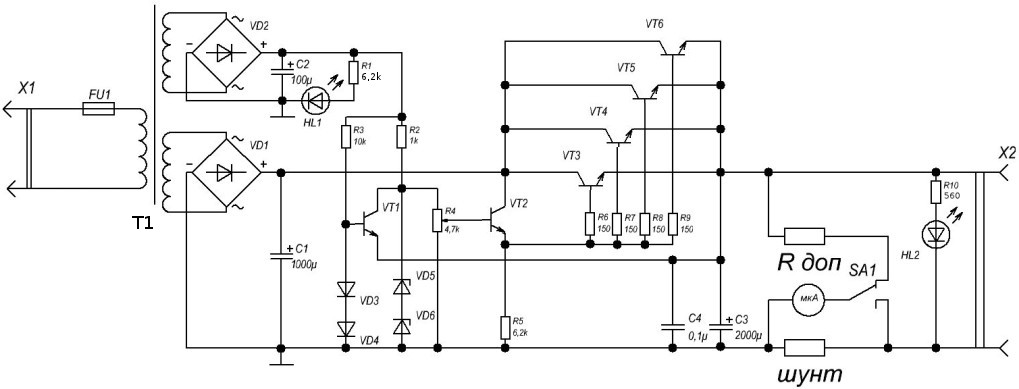

التين. 1. مخطط كهربائي لإمدادات الطاقة للمرآب (انقر على الصورة للتكبير)

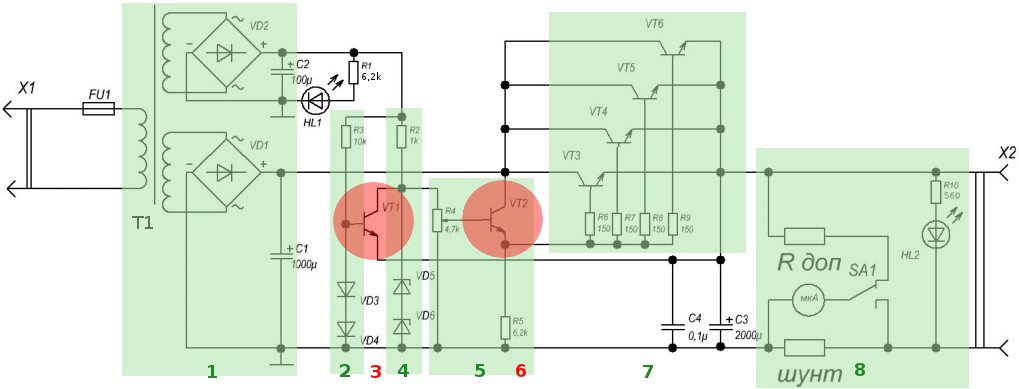

التين. 2. كتلة الرسم البياني من امدادات الطاقة (انقر على الصورة للتكبير)

دائرة العمل:

المعدلات:

يذهب جهد الدخل الذي يبلغ 220 فولت عبر الصمامات إلى لف المحولات (أساسي). اللف الثانوي الأدنى للمحول (كتلة 1) مصنوع من سلك سميك وعلامة 8-8 '، سيتم استخدام الجهد من هذا لف لتشغيل الحمل. جسر الصمام الثنائي ، الذي تم تجميعه على الثنائيات القوية D231 (Imax = 10A) ، يصحح الجهد. تموج الجهد ينعم مكثف C1. يوجد أدناه رسم تخطيطي لجسر الصمام الثنائي الذي تم تجميعه على الثنائيات D231.

وبالمثل ، يتم تجميع المعدل على مجموعة الصمام الثنائي VD2 للحصول على الفولتية المرجعية. LED HL1 - للإشارة إلى وجود جهد التيار الكهربائي عند دخل مصدر الطاقة. يقتصر التيار من خلال المقاوم R1.

تشغيل دائرة استقرار الجهد الناتج

العقدة 4 هي عامل تثبيت حدودي مناسب على المقاوم R2 و الثنائيات زينر VD5 ، VD6. وقد تم اختيار الجهد استقرار 18 فولت لتوسيع حدود تنظيم الجهد الناتج.

بواسطة متغير R4 المقاوم ، يمكن ضبط الجهد على أساس VT2. تبعا لذلك ، فإن الجهد على باعث لها سوف يتغير ، وبالتالي على القواعد المتصلة بالتوازي الترانزستورات الإخراج، وهذا بدوره سيؤدي إلى تغيير في الجهد الناتج.

سوف تسعى الدائرة الآن للحفاظ على مستوى الجهد الناتج مجموعة. لضمان استقرار أكبر ، يتم تثبيت مثبت حدودي بواسطة لف منفصلة 5-15.

دائرة حماية ماس كهربائى

أثناء التشغيل العادي للجهاز ، يتم إغلاق الترانزستور VT1 ولا يتعارض مع تشغيل دائرة تثبيت الجهد الناتج. تستخدم الثنائيات VD3 ، VD4 كثنائيات زينر ، لأنها مدرجة في قطبية مباشرة ، أي أنها مفتوحة باستمرار. عندما يتدفق التيار من خلال الصمام الثنائي المفتوح ، يسقط حوالي فولت واحد عليه. وبالتالي ، فإن قاعدة الترانزستور VT1 لديها إمكانات ثابتة من حوالي فولتين. الجهد في باعث الترانزستور يساوي الجهد الناتج (يتم توصيل باعث إلى الإخراج).

في حالة حدوث دائرة كهربائية قصيرة في الحمل ، فإن الجهد الناتج (وبالتالي الباعث VT1) سينخفض ​​بشكل حاد ويصبح أقل من الجهد على أساس VT1 ، سيتم فتح الترانزستور VT1 عن طريق تحويل المقاوم R4 (سوف ينخفض ​​الجهد الكهربي على أساس VT2 إلى الصفر تقريبًا) ، والذي سوف يغلق الترانزستور VT2 فصاعدا - إغلاق VT3 - VT6. التيار من خلال الترانزستورات المغلقة هو الحد الأدنى ولم يعد بإمكانهم إتلافها.

بعد القضاء على الدائرة القصيرة ، ستعود الدائرة إلى التشغيل الطبيعي.

أجزاء امدادات الطاقة

محول TSA-270-1

يتم تجميع جسر الصمام الثنائي VD1 على الثنائيات D231 ، يمكنك استخدام أي الثنائيات المعدل للتيارات حتى 10 أمبير ، على سبيل المثال: 10A02 (U = 100B ، I = 10A) ، KD213 (U = 200B ، I = 10A).

يتم تجميع جسر الصمام الثنائي VD2 على الثنائيات 1N4007 ، يمكنك تطبيق أي جهد من 100 فولت (لأن الجهد المتناوب على اللف هو 5-15 = 70 فولت) ، على سبيل المثال: KD221 مع أي حرف (U≥100B ، I = 0.5A).

Diodes VD3 ، VD4 - KD522 ، يمكنك اختيار السيليكون الآخر ، على سبيل المثال: D226 ، KD106

يمكن استبدال ثنائيات زينر VD5 و VD6 - D814B بواحد أو أكثر من الموصلات في سلسلة للحصول على جهد التثبيت المطلوب ، على سبيل المثال: KC509B (Ustab = 18V).

الترانزستورات VT1 - KT312 ، VT2 - 2T608A ، VT3 - VT6 - KT829. بدلاً من هذه الأنواع ، تكون ترانزستورات الموصلية العكسية ذات القدرة الصغيرة والمتوسطة والعالية قابلة للتطبيق تمامًا. على سبيل المثال: KT503E ، KT603A ، KT819A.

تستخدم مؤشرات LED - أي من تلك المتاحة ، - AL307BM و VM.

نيكولاي مارتوف

Comments

[#1 سيرجي]

تجميعها استقرار عن طريق تغيير الدائرة. المقاومات R3 و R2 المتصلة بـ + من الصمام الثنائي VD1 يعمل كل شيء ، ولكن مع زيادة في U أكثر من 9v ، يبدأ VT1 في عملية الاحماء. ما السبب ؟؟؟؟؟

[#2]

أربعة من ستة أقراص من جسر حدوة الحصان لمولد السيارات ثنائي الصمامات = 50 أمبير جسر يسهل حملها + trans + packet-snap-switch 2-18v وهذا كل شيء! ولكن حذار من اللحام القصير!

[#3 andy78]

فيكتور ، عمّا تتحدث؟ لا يوجد شيء واضح.

[#4 أليكسي]

فيكتور ، "نعم ، لا يوجد قافية ... لكن الحقيقة !!!!" (من نكتة عن فاسيلي إيفانوفيتش)

[#5]

قمت بتجميع الدائرة ، لكن ترانزستور vt1 حار جدًا ، ما السبب ، وربما خطأ في الدائرة؟

[#6]

فاديم,
مع ارتفاع درجات حرارة VT1 جفت بالكهرباء C3 (70 في المئة) محاولة تغيير. على الرغم من أن مخطط غريب (في رأيي).

[#7]

فعلت هذا في طفولتي. يجب عدم تسخين أي شيء عند جهد من C1 إلى 15V.

لا أعرف ما الذي يتحدث عنه فاديم عن C3 ، لكن الأمر لا يتعلق بالمرأة ، ف C3 لا علاقة له بها. يضرب VT1 مباشرة من الجهد المرجعي C2 إلى الأرض من خلال الحمل في حالة مفتوحة بالكامل. هذا أمر مؤسف ل قانون أوم لم يتم إلغاؤه. KT312 وفقا لينين يحمل تيار جامع من 30mA ، والحد الأقصى للنبض يصل إلى 70mA ، مع طاقة تصل إلى 220mW. إذا على الساقين tr1 5-15 80 فولت ، ثم على c2 تصل إلى 100 فولت! إذا كان لدينا R2 = 1K (1000 أوم) ، حتى عند 80V ، فإننا نعتبر 80/1000 = 0.08A (80mA وليس 30 ، ولكن ليس 80V ولكن أكثر) هذا جحيم به ، ولكن 0.08Ah80V = 6.4W ، و لا 0.22 واط (220 ميجا واط) !!! لماذا ذنوب KT312 مع R2 = 1K ذهبت إلى هناك ، وينبغي عدم تسخينها؟ إذا تم طرح R1 و R2 على "+" C1 ثم ستعمل أيضًا إلى ما بعد الحد ، لكن الجهد المرجعي يصبح غير مستقر. نحن نقيس الجهد على C1 ، لا أعرف كم هو ، لكن إذا كان على اللفات TC-270-1 وفقًا للينين فهو 8-8 '16 .5V (مع اتصال متوازي 8-18 و 8'-18 ') ، ثم على C1 أكثر من حوالي 20V لأي شخص. نحن نعتبر 20/1000 * 20 = 0.4W ، وهو ما يقرب من 2 مرات أعلى من الحد الأقصى لتبديد الطاقة VT1. وبالتالي فإن الاستنتاج بسيط ، فنحن نختار المقاوم R2 أكثر و / أو نستبدل VT1 بخيط أكثر جدارة.
