المخفتات محلية الصنع. الجزء الخامس بعض مخططات أكثر بساطة

باهتة على التناظرية من الترانزستور تقاطع واحد

يظهر دائرة مثل هذا باهتة في الشكل 1.

على الرغم من الاختلاف المطلق في المخططات للوهلة الأولى ، إلا أنها تعمل بشكل شبه متطابق. يتم التحكم في سطوع المصباح بواسطة طريقة الطور للتحكم في الثايرستور ، ومع ذلك ، فإن اتصال الحمل مختلف إلى حد ما.

في الدائرة المدروسة ، يتم تضمين الحمل المنظم ، المصباح الكهربائي ، في قطري جسر المقوم للتيار المتردد. يتم تضمين الثايرستور نفسه في القطر بواسطة تيار ثابت مصحح. ال النمط السابق يتم تضمين المصباح نفسه أيضًا في هذا المائل ، لكن في هذه الحالة لا يغير أي شيء.

على الترانزستورات VT1 ، قام VT2 بتجميع عقدة بداية ناعمة ، والتي سيتم وصفها أدناه ، ولكن حتى الآن ، يجب مراعاة تشغيل وحدة التحكم نفسها. إذا قمنا برسم خط عمودي في الشكل 1 بين الترانزستور VT2 ، والمقاومات R3 و R4 ، فإن كل ما يتبين أنه على يمين هذا الخط هو في الواقع ضوء السيارة الصغير.

الشكل 1. باهتة على التناظرية من الترانزستور تقاطع واحد

بدلاً من KT117A ترانزستور ثنائي القاعدة مفصل ، يتم استخدام التناظرية ، التي تم تجميعها على الترانزستورات VT3 ، VT4 ، في دائرة توليد نبضات التشغيل. إذا وصلنا جامع وباعث الترانزستور VT2 بسلك توصيل ، فسيتم شحن المكثف C2 من خلال المقاومات R3 و R4.

عندما يصل الجهد عبره إلى الجهد الافتتاحي لتناظرية الترانزستور أحادي الوصلة ، فإنه سيتم فتح وتشكيل نبض الجهد على UE من الثايرستور VS1 ، الذي سيتم تشغيل وسوف يتدفق الحالي من خلال الحمل. سيتم قفل الثايرستور بنفس الطريقة كما في الدائرة السابقة في الوقت الذي يمر فيه التيار الكهربائي الرئيسي إلى الصفر. يقوم المقاوم R4 بضبط السطوع ، كما يتضح من النقش على الرسم التخطيطي. سيتم تحقيق أقصى سطوع عندما يتم تشغيل محرك المقاوم المتغير R4 في الموضع الأيسر الأقصى وفقًا للمخطط ، وتكون سرعة الشحن للمكثف C2 هي الحد الأقصى.

إذا تم تثبيت وصلة الأسلاك بين المجمع وباعث الترانزستور VT2 ، فيجب إزالته واستمرار البحث. دائرة البداية الناعمة تعمل على النحو التالي.

في وقت بدء التشغيل ، لم يتم شحن المكثف C1 بعد ، لذلك تم إغلاق الترانزستور المركب VT1 VT2 ، وقسم باعث جامع VT2 كبير ، هناك ما يقرب من فتح بين المقاومات R3 و R4 ، والذي لا يسمح بشحن مكثف التوقيت C2.

بعد تشغيل الطاقة عبر الدائرة VD1 ، R1 ، يبدأ مكثف أكسيد C1 في الشحن. يبدأ الجهد الكهربائي في الزيادة بسلاسة ، مما يؤدي إلى الفتح التدريجي لمحول الترانزستور المركب VT1 VT2 والمكثف C2 يشحن تدريجياً.

إن ثابت وقت الشحن للمكثف C1 يجعل عملية الشحن تدوم عدة ثوانٍ ، وفي نفس الوقت يوجد انخفاض بطيء في مقاومة قسم جامع الباعث من الترانزستور VT2 ، بحيث يكون بطيئًا بحيث يشبه الدوران البطيء للمقاوم R4 في اتجاه تقليل المقاومة: تحدث زيادة سلسة في السطوع: زيادة عمر خدمة المصباح المتوهج نفسه.

وفي النهاية ، سيتم ضبط السطوع وفقًا لموقع محرك المقاوم R4 ، في أي سطوع تم إيقافه بالأمس ، في نفس السطوع الذي سيتم تشغيله اليوم. بطبيعة الحال ، بعد هذه البداية ، يمكنك ضبط سطوع المصباح يدويًا إذا لزم الأمر.

بالتوازي مع مفتاح الشبكة SA1 ، تم تثبيت سلسلة من المقاوم R9 ومصباح النيون HL1 ، والغرض منه هو إلقاء الضوء على المفتاح في غرفة مظلمة.

باهتة باهتة

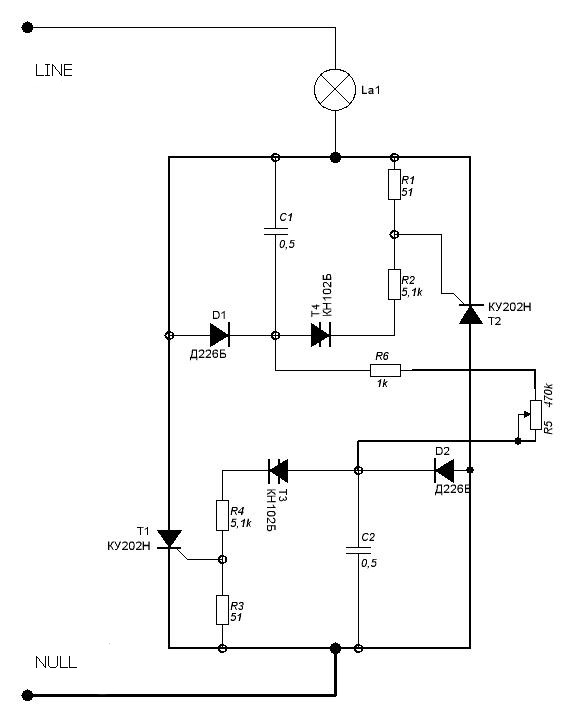

يظهر دائرة مثل هذا باهتة في الشكل 2.

الشكل 2. باهتة باهتة

كمثال على مثل هذا باهتة ، يمكن للمرء أن يستشهد الدائرة الصناعية التي استخدمت في آلات صب حقن المحلية (آلات لتشكيل المنتجات البلاستيكية). فيها ، بالطبع ، لم يكن منظمًا للضوء ، بل كان يتحكم ببساطة في قدرة السخانات الكهربائية ، كونه مكونًا ، في الواقع ، سلسلة من منظمات درجة الحرارة.

عنصر الطاقة في الدائرة هو الثايرستور T1 ، T2 متصل الموازي ، على النحو المذكور أعلاه. يتم التحكم في كل ثايرستور بواسطة دارة الزناد الخاصة به ، والتي يتم تصنيعها من خلال سلالة ديناميكية ، ويتم استخدام كل ثايرستور بديناميكية خاصة به ومكثف خاص به. يتم شحن المكثفات من خلال منظم مشترك لهم - مقاوم متغير R5 والثنائيات الفردية D1 ، D2.

افترض أن C1 يبدأ الشحن. دائرة الشحن هي كما يلي: الأسلاك الفارغة ، D2 ، R5 ، R6 ، المكثف C1 ، المصباح La1 ، الأسلاك LINE. يفترض أنه في هذا الوقت على السلك موجة إيجابية من موجة جيبية. عندما يصل الجهد عبر المكثف C1 إلى عتبة الجهد لدينومتر T4 ، يتم فتح الأخير ويمر نبض الفتح عبر UE لجهاز الثايرستور T2. سيبقى الثايرستور مفتوحًا حتى يمر خط الجهد إلى الصفر. في النصف الثاني من الدورة ، سيتم فتح الثايرستور T1 بنفس الطريقة.

ملاحظة صغيرة. إذا تم فصل أي من أطراف المقاوم المتغير R5 عن الدائرة باستخدام جهة اتصال (لا تظهر في الرسم التخطيطي) ، فسيتوقف التيار خلال الحمل. في هذا الوضع تم استخدام منظم الطاقة هذا في آلات قولبة الحقن المذكورة أعلاه.

من السهل أن نرى أن كل ثايرستور لديه مجموعة عناصر التحكم الخاصة به. تتيح لك قاعدة العناصر الحديثة جعل هذا المُنظِّم أكثر سهولة ، حيث يبلغ عدد الأجزاء نصف هذا العدد.

باهتة على قاعدة عنصر الحديثة

يظهر دائرتها في الشكل 3.

الشكل 3. ديمر باستخدام dinistor مركب

تحتوي هذه الدائرة على القليل من التفاصيل: بدلاً من عاملين ، كما في الدائرة السابقة ، يتم استخدام واحدة فقط ، لكنها مركبة. إنه في حالة واحدة يتم تشغيل اثنين من متطابقين متماثلين في نفس الوقت - وبالتوازي مع ذلك ، يمكن لهذا العامل أن يعمل في دائرة التيار المتردد ، ولا يهم قطبية التضمين. ستعمل في أي حال ، إذا ، بالطبع ، قابلة للخدمة.

بالمناسبة ، يستخدم هؤلاء الرسامون في مصابيح موفرة للطاقةلذلك ، إذا كانت هناك حاجة لمثل هذه التفاصيل ، لا تتجاهل المصباح الذي لحق به تلف على الفور. هناك أيضًا ملاحظة صغيرة: لا يتم استدعاء "الرسامين" من قبل المختبر ، لذلك يجب عدم إلقاءهم على الفور ، فأنت بحاجة إلى التحقق من الدائرة.

يتم عمل مفتاح الطاقة على صمام ثلاثي ، يتم توصيل قطب التحكم به مباشرة إلى عامل ثنائية الاتجاه. بمجرد أن يصل الجهد عبر المكثف C1 إلى عتبة الديناميكية ، سيتم تشكيل نبضة تحكم على UE للثلاثي ، وبعد ذلك سيتم وصف كل شيء كما هو موضح أعلاه.

السلطة المتكاملة والضوابط باهتة

أحد الممثلين النموذجيين لهذه الهيئات التنظيمية هو رقاقة KR1182PM1A. ظاهريا ، يبدو وكأنه الرقمية أو العادية microcircuit التناظريةلأنه مصنوع في حزمة DIP-16 قياسية. هذا هو مثل مستطيل من البلاستيك مع 16 دبابيس. باستخدام عدد قليل من الأجزاء المفصلية ، يمكنك إنشاء بعض التصميمات العملية المثيرة للاهتمام: الدمج السلس للضوء ، مفتاح الشفق، مجرد منظم السلطة.

كجزء لا يتجزأ ، تناسب الدائرة الدقيقة بسهولة في تكوين مختلف أجهزة التحكم في الطاقة. في نفس الوقت ، فهي قادرة على نقل حمولة بقوة تصل إلى 150 واط بدون عناصر طاقة خارجية - triacs أو الثايرستور. إذا قمت بتشغيل دائرتين صغيرتين متوازيتين ، فكل ما عليك هو لحامهما في طابقين ، ومن ثم يمكن مضاعفة قوة الحمل. يظهر أبسط دائرة للتبديل على الدائرة الصغيرة في الشكل 4.

الشكل 4. باهتة على رقاقة KR1182PM1

لكن هذا ، كما اتضح ، ليس الخيار الأسهل والأكثر اقتصادا.للأكثر كسلًا ، بالمعنى الأفضل للكلمة ، هناك وحدات تحكم الطاقة المتكاملةالتي تستخدم جزأين مفصليين فقط - المصباح الكهربائي نفسه ومقاوم متغير ، وقوة المقاوم لا تتجاوز واط واحد. يتم استخدام مثل التحكم في مستوى الصوت في المعدات القديمة. يظهر الرسم التخطيطي لاتصال "الدائرة الصغيرة" في الشكل 5 ، والمظهر في الشكل 6.

الشكل 5. رسم توضيحي لوحدة تنظيم الطاقة المتكاملة POLYDEX R1500

يوضح الشكل 6 مظهر منظم الطاقة المدمج POLYDEX R1500.

الشكل 6. POLYDEX R1500. مظهر

الأجزاء السابقة من المقال:

المخفتات محلية الصنع. الجزء الأول أنواع الثايرستور

المخفتات محلية الصنع. الجزء الثاني جهاز الثايرستور

المخفتات محلية الصنع. الجزء الثالث. كيفية السيطرة على الثايرستور؟

المخفتات محلية الصنع. الجزء الرابع الثايرستور الأجهزة العملية

بوريس الأديشين
