أوتوكاد الكهربائية كندي النظام

مرة واحدة ، بفضل AutoCAD ، تحول المصممون من العمل على أجهزة الكمبيوتر إلى أجهزة الكمبيوتر. ومع ذلك ، فإن المشاريع الحديثة معقدة للغاية ، والمواعيد النهائية لإنتاجها ضيقة للغاية بحيث لم يعد أوتوكاد يلبي جميع متطلبات التصميم الحديثة.

حاليًا ، تعمل أنظمة التصميم المختلفة بمساعدة الكمبيوتر على مزاحمة "المهرج الإلكتروني" ، حيث تقدم لتسريع تنفيذ المشروع ، وأتمتة العمل الروتيني ، والتحكم في عملية التصميم والتحذير من الأخطاء.

أوتوكاد الكهربائية - هذا أوتوكاد مشهور لإنشاء مشاريع في مجال الهندسة الكهربائية ، والأتمتة ، وأنظمة التحكم في العمليات ، معدات وغيرها من المناطق.

يحتوي البرنامج على مجموعة كاملة من وظائف AutoCAD ، والتي تضاف إليها أدوات متخصصة تعمل على أتمتة عمليات إنشاء المخططات ، ورسومات التخطيط ، وإنشاء التقارير ، إلخ. التصميم في أوتوكاد الكهربائية يمكن أن يحسن الإنتاجية ويقلل الأخطاء.

إذا كان أوتوكاد يعمل مع رسومات منفصلة وكائنات هندسية وكتل ، فإن أوتوكاد الكهربائية تعمل:

• مع المشروع بأكمله ، بما في ذلك المشروع ، يمكنك إنشاء من الرسومات القياسية وشظايا نموذجية من المخططات

• مع المكونات ، مثل المحركات ، المرحلات ، المحطات الطرفية ، الموصلات ، إلخ.

• الأسلاك والكابلات ويسخر

• وحدات تحكم المنطق القابلة للبرمجة ، إلخ.

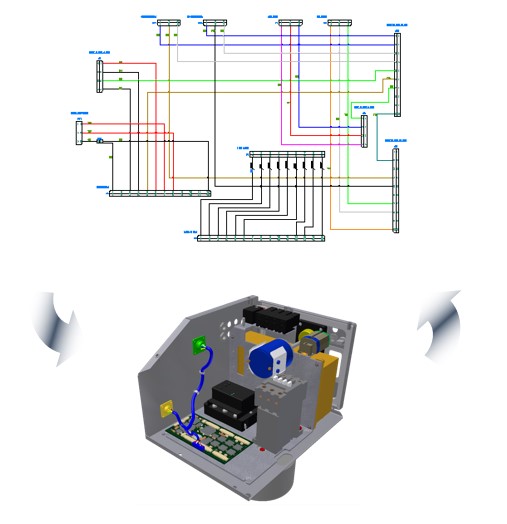

يتجاوز حل التكنولوجيا الرقمية للنموذج الأولي لـ Autodesk النمذجة ثلاثية الأبعاد المعتادة. يسمح للمجموعات العاملة باستخدام نفس النموذج الرقمي في جميع مراحل المشروع - من التصميم المفاهيمي إلى تصميم عناصر التحكم الكهربائية والإنتاج وتصميمها.

انقر على الصورة للتكبير

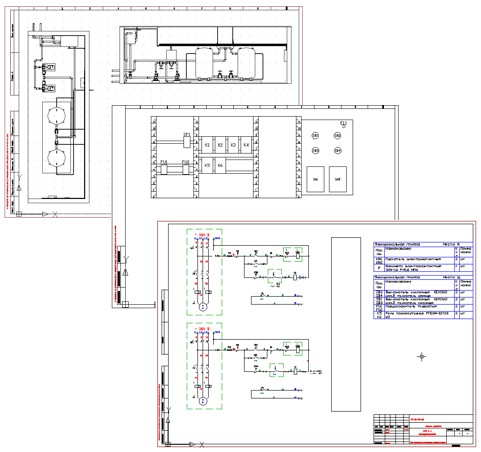

قد يحتوي مشروع أوتوكاد الكهربائي على:

• مخططات الأتمتة

• المخططات التخطيطية الكهربائية

• الرسوم البيانية الأسلاك

• رسومات تخطيط

• خطط التجميع

• تقارير مختلفة ووثائق أخرى

يتم تنسيق العمل مع المشاريع والرسومات في أوتوكاد الكهربائية من قبل "مدير المشروع" ، والذي يقدم:

• وسيلة مرنة لضبط عرض محتوى المشروع

• قائمة مختصرة قوية

• أدوات لإعداد بيئة المشروع ومكتبات المكونات.

عند العمل في مشروع ، يتم استخدام قواعد البيانات الرسومية والنصية. يشمل إمداد AutoCAD Electrical أكثر من 2000 من رموز الرسوم التقليدية (UGO) لمكونات الدوائر الكهربائية وفقًا لـ GOST و JIC و IEC و GB و JIS و AUS. من الممكن إنشاء صور رسومية مخصصة وإدراجها في قاعدة بيانات الرسومات.

تتضمن مكتبة المكونات الرسومية أيضًا:

• تخطيطات المنتج

• مكونات دائرة التشغيل الآلي

• المكونات الهوائية والهيدروليكية.

تحتوي قاعدة بيانات كتالوج أوتوكاد الكهربائية على أكثر من 350 ألف عنصر من المنتجات من أشهر الشركات المصنعة ، وبيانات الكتالوج الخاصة بهم وصور التخطيط.

يتم تلقائيًا تعيين مكون فريد مرجعي للمكون الذي يتم وضعه على مخطط تخطيط أو رسم. يتم تعريف الخطوط التي تم إنشاؤها في طبقات خاصة بأنها أسلاك أو دوائر ، والتي يتم أيضًا تعيين رقم فريد لها تلقائيًا.

يدعم أوتوكاد الكهربائية:

• تنسيق مرن لتعيين المكونات وأرقام دائرة المشروع

• 3-مرحلة الترقيم

• تتبع تدوين مكرر.

يتم تعريف الصور الرسومية للأجزاء المكونة الموجودة على أوراق مختلفة من المشروع ، ولكن باستخدام نفس المرجع المرجعي ، بواسطة AutoCAD Electrical ككائن واحد. تتيح لك أداة خاصة العثور على الأجزاء المكونة تلقائيًا والتنقل حولها ، على سبيل المثال ، إجراء التغييرات اللازمة. يتم نقل التغييرات التي تم إجراؤها في جزء واحد من المكون إلى جميع الأجزاء الأخرى.

يتم دعم الوظائف الخاصة للعمل مع المقاولين / المرحلات ، بما في ذلك:

• تنسيق عرض مرن للمراجع التبادلية: نص أو رسم أو جدولي ، والقدرة على عرض مجموعات جهات الاتصال غير المستخدمة

• تحذير حول تجاوز عدد مجموعات جهات الاتصال وجهات الاتصال غير المقبولة.

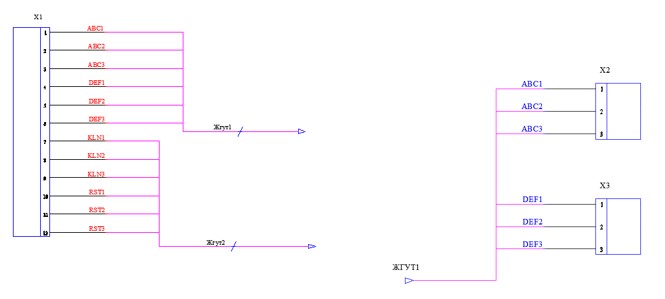

لتوصيل السلاسل على أوراق مختلفة من المشروع أو في أجزاء مختلفة من الورقة ، يتم استخدام الروابط المتقاطعة للسلاسل: روابط المصدر وروابط الوجهة.

بالإضافة إلى عدد أسلاك المشروع ، يمكنك تعيين علامة تجارية ولون وقسم وخصائص أخرى. باستخدام الأدوات الخاصة ، يتم تعيين الأسلاك لوظائف النوى الكبلية ، والتي يتم تعيين بيانات كبل الكبل عنها وبيانات الكتالوج والأرقام الأساسية وما إلى ذلك. تتحكم أوتوكاد الكهربائية في عدد النوى المسموح به لنوع الكابل المحدد.

يوفر أوتوكاد الكهربائية الأدوات التالية لإنشاء الدوائر باستخدام أدوات الأسلاك:

• وهناك طريقة حدودي لإنشاء الموصلات

• بناء موصلات متعددة في عملية واحدة

• العديد من وظائف دبوس موصل

• وصلات - الخائن ل يسخر

تتوفر الميزات التالية لإنشاء الدارات الآلية باستخدام وحدات تحكم منطق قابلة للبرمجة (PLCs):

• تحتوي مكتبة الوحدة النمطية PLC على أكثر من 3 آلاف منتج من أشهر الشركات المصنعة

• وضع المعلمات وتعيين وحدات الإدخال / الإخراج PLC على أوراق المشروع

• الإنشاء التلقائي لرسومات اتصال وحدة الإدخال / الإخراج PLC استنادًا إلى البيانات المجدولة

• اتصال ثنائي الاتجاه بين أوتوكاد الكهربائية و Rockwell Automation ، وكذلك وحدة شنايدر إلكتريك.

تتيح لك ميزات AutoCAD الكهربائية التالية إنشاء رسومات تخطيط ذكية:

• التواصل والتحكم في عرض المكون على الرسم التخطيطي ورسم التقارير وفي التقارير

• إنشاء تفاعلي لرسومات التصميم وفقًا لمخططات المشروع

• إضافة العناصر الهيكلية والقنوات وقضبان التركيب إلى المشروع

• إضافة والتحكم في أرقام العناصر للمكونات

• فحص تكامل المشروع

• التنقل عبر المرجع بين أجزاء عرض المكون

• إمكانية تطبيق بيانات التجميع على الرسم.

يتم نقل جميع المعلومات حول محطات المشروع إلى "محرر الكتلة الطرفية" ، والذي يوفر الميزات التالية:

• إضافة محطات زائدة عن الحاجة ، لاعبا الداخلية والخارجية والاكسسوارات

• جيل من عرض كتل طرفية في شكل رسوم بيانية أو جداول

• إنشاء محطات متعددة المستويات

وفقًا للمشروع أو الرسومات الفردية ، يتم إنشاء تقارير مختلفة تلقائيًا ، مثل قائمة العناصر وجداول الاتصال والأسلاك الخارجية وإشارات PLC والمستندات الأخرى. للحصول على تنسيقات التقرير المطلوبة ، هناك:

• القدرة على تخصيص تقارير المستخدمين ، وإنشاء التقارير وفقا GOST

• فرز وتصفية الحقول

• تكوين عرض تقرير على ورقة رسم تخطيطي أو تخطيطي

• يتم دعم الانتقال ثنائي الاتجاه من ورقة إلى عرض التقرير.

• يتم دعم ASCII و Microsoft Excel و Microsoft Access و CSV و XML لحفظ التقارير في الملفات الخارجية.

في عملية التصميم ، يتم الرصد في الوقت الفعلي ويتم عرض رسائل الخطأ. كائنات وأدوات التحكم:

• UGO للمكونات

• ازدواجية في مكون أو محطة أو كبل أو تعيين رقم أساسي

• رقم السلك مفقود أو معاودة الاتصال

• معلقة الأسلاك

• أرقام الأجزاء غير المخصصة

• مكونات "تابعة" لم يتم تعيين مكون "رئيسي" لها

• جهات اتصال غير صالحة

• تعيين رقم موضع المكون في الخزانة ، إلخ.

للحصول على نموذج ثلاثي الأبعاد للمنتج ، هناك اتصال مع Autodesk Inventor Professional. يُقترح الإجراء التالي لمشاركة AutoCAD Electrical و Autodesk Inventor Professional:

• إنشاء دوائر في أوتوكاد الكهربائية وحفظ بيانات المشروع في تنسيق XML

• اقرأ الرسوم البيانية للدوائر وتوجيه السلك التلقائي في Autodesk Inventor Professional للحصول على أطوال الكبلات والأقطار

• تسخير الجيل الرسم

• تصحيح المخططات وفقًا لبيانات نموذج ثلاثي الأبعاد
