ما هي الرسوم البيانية الأسلاك وأين تنطبق

تستخدم المعدات الكهربائية الحديثة في عملها العديد من العمليات التكنولوجية التي تعمل وفقًا للخوارزميات المختلفة. موظف يعمل في عمليات التشغيل والصيانة والتركيب والتكليف والإصلاح ، يجب أن يكون لديك معلومات موثوقة حول جميع ميزاتها.

إن توفير الأحداث التي تحدث في شكل رسوم بيانية مع تعيين كل عنصر بطريقة معيارية محددة ، يسهل إلى حد كبير هذه العملية ، ويسمح لك بنقل نوايا المطورين إلى متخصصين آخرين في شكل مفهوم.

موعد

يتم إنشاء الدوائر الكهربائية للكهربائيين من جميع التخصصات ، ولها ميزات التصميم المختلفة. من بين طرق التصنيف ، القسمة على:

• مدير المدرسة.

• تصاعد.

كلا النوعين من الدوائر مترابطة. وهي تكمل معلومات بعضها البعض ، وتنفذ وفقا لمعايير مشتركة ، مفهومة لجميع المستخدمين ، ولها اختلافات في الغرض:

• يتم إنشاء المخططات التخطيطية لإظهار مبادئ التشغيل والتفاعل بين العناصر المكونة في ترتيب عملها. أنها تثبت المنطق المضمّن في تكنولوجيا النظام المطبق ؛

• تصنع المخططات السلكية كرسومات أو رسومات لأجزاء من المعدات الكهربائية ، والتي تستخدم لتجميع وتركيب المنشآت الكهربائية. يأخذون في الاعتبار موقع وتخطيط المكونات وعرض جميع التوصيلات الكهربائية بينهما.

يتم إنشاء مخططات الأسلاك على أساس الرئيسية وتحتوي على جميع المعلومات اللازمة عن تركيب المنشآت الكهربائية ، بما في ذلك تنفيذ التوصيلات الكهربائية. بدون استخدامها ، من المستحيل إنشاء توصيلات كهربائية عالية الجودة وموثوقة ومفهومة للمعدات الحديثة لجميع المتخصصين.

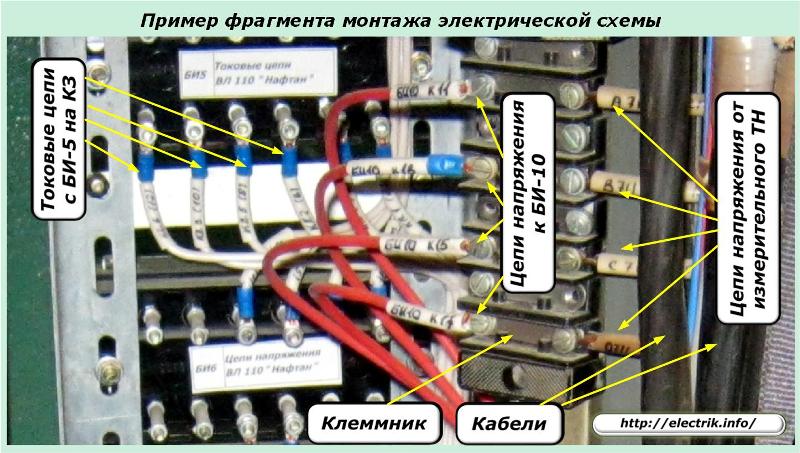

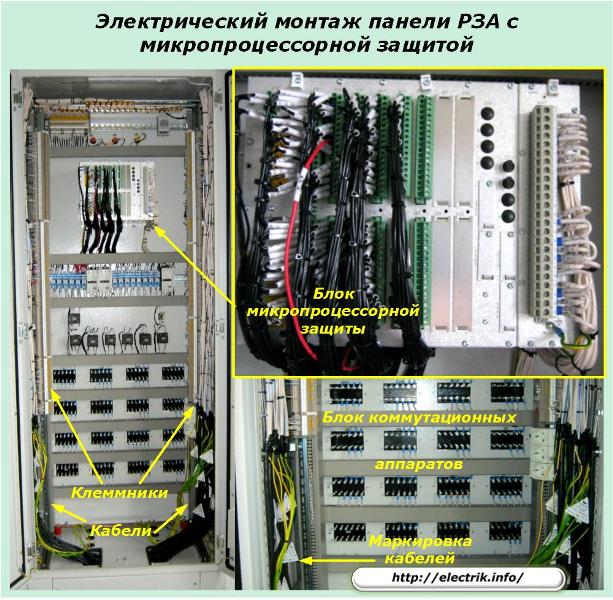

يتم توصيل لوحة الحماية الموضحة في الصورة بواسطة العديد من الكابلات لقياس محولات التيار والجهد ، ومعدات السلطة التنفيذية ، الأجهزة المنطقيةمئات الأمتار عن بعضها. قم بتجميعها بشكل صحيح فقط من خلال مخطط الأسلاك المعد جيد الإعداد.

كيف يتم إنشاء مخططات الأسلاك؟

أولاً ، يقوم المطور بإنشاء مخطط دائري يوضح جميع العناصر التي يستخدمها وكيفية توصيلها بالأسلاك.

مثال على اتصال بسيط لمحرك DC بدائرة طاقة باستخدام موصل K ، واثنين من الأزرار KN1 و KN2 ، يوضح هذا الأسلوب.

تتيح لك جهات الاتصال القوية والمفتوحة عادةً للقواطع 1-2 و 3-4 التحكم في تشغيل المحرك الكهربائي M ، ويستخدم 5-6 لإنشاء دائرة قائمة بذاتها لللف A-B تحت الجهد بعد الضغط على زر "بدء" KN1 وتحريره مع إجراء اتصال 1-3.

زر Kn2 "توقف" مع فتح الاتصال يزيل الطاقة من لف قواطع K.

يتم تطبيق جهد الجهد الإيجابي "+" على المحرك الكهربائي من خلال سلك يحمل الرقم "1" و "-" - "2". يشار إلى الأسلاك المتبقية بالأرقام "5" و "6". قد تكون طريقة تمييزها مختلفة ، على سبيل المثال ، مع إضافة الحروف والرموز.

بهذه الطريقة ، على مخطط الدائرة ، يتم عرض جميع جهات الاتصال لللفات وأجهزة التبديل وأسلاك التوصيل. يمكن أيضًا الإشارة إلى المعلومات الأخرى المطلوبة للتشغيل.

بعد إنشاء مخطط الدائرة له ، يتم تطوير دائرة التجميع. ويصور تلك العناصر التي تشارك في العمل. علاوة على ذلك ، يمكن عرض جميع جهات الاتصال الحالية لأجهزة التبديل والأزرار (مثال على Кн1 و Кн2) ، والجهات المتصلة والمرحلات ، وتستخدم فقط في الحالة قيد النظر (مثال على المقاولين K) لتبسيط الإدراك.

يتم ترقيم جميع وحدات التركيب برقم فردي لكل عنصر. على سبيل المثال ، يشار في الرسم البياني لدينا:

• 01 - كتلة طرفية لتوصيل دوائر الطاقة ؛

• 02 - الاتصالات الحركية.

• 03 - قواطع

• 04 - زر "ابدأ" ؛

• 05 - زر "توقف".

يتم ترقيم جهات الاتصال الخاصة بالأزرار والمُرحِلات والبداية وكافة العناصر الكهربائية في الدائرة على غلاف كل جهاز أو الإشارة إليها بموضع معين في الوثائق الفنية.

يتم تنفيذ صور الأسلاك بواسطة خطوط مستقيمة ويتم تمييزها بنفس طريقة رسم مخطط الدائرة. في الخيار المدروس ، يتم تخصيص الأرقام 1 و 2 و 5 و 6.

كيفية قراءة وتجميع الرسوم البيانية الأسلاك

أثناء تجميع الدوائر المعقدة ، من المريح العمل على الفور مع المخططات الخاصة بالتركيب والدوائر. وهي تكمل المعلومات العامة التي قد يصعب وضعها في الاعتبار.

في الوقت نفسه ، ينبغي أن يكون مفهوما أن الأفكار الموضحة على الورق يجب أن تنفذ على معدات حقيقية وأن تقرأ ، وكذلك ، تكون مفيدة. لهذا الغرض ، يتم توقيع أي عنصر ، المشار إليه ، وضع علامة.

تسميات الأجهزة والأجهزة

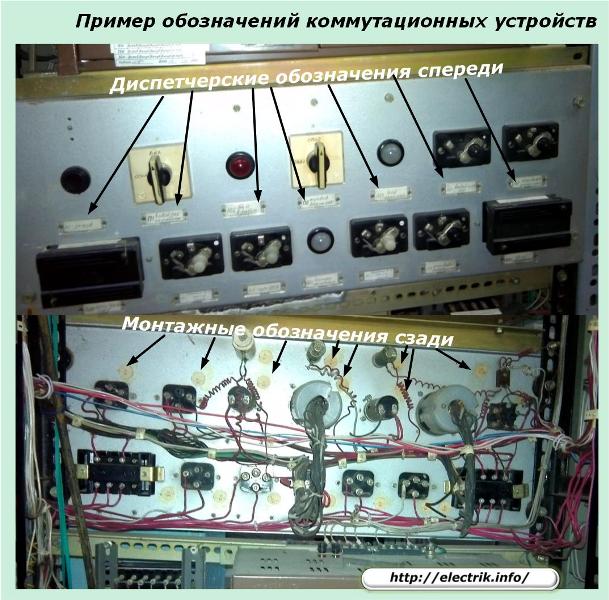

على الجانب الأمامي من الألواح وخزائن التحكم والنقوش ، تشرح لموظفي التشغيل الغرض من كل جهاز كهربائي ، ولأجهزة التبديل - موضع جهاز التبديل المقابل لكل وضع.

يتم التوقيع على المفاتيح والأزرار من خلال الإجراء الذي يتم اتخاذه ، على سبيل المثال ، "ابدأ" ، "إيقاف" ، "اختبار". يشير ضوء الإشارة إلى طبيعة الإشارة ، على سبيل المثال ، "لا يتم رفع الوامض".

على الجانب الخلفي للوحة ، يتم وضع لاصق (عادةً مستديرًا) على كل عنصر ، مما يشير إلى الكسر في موضع التركيب وفقًا للرسم البياني أعلاه وتعيين موجز لمخطط التثبيت أدناه ، على سبيل المثال ، 019 / HL3 لمصباح إنذار.

تسميات الأسلاك

عند تركيب المعدات في نهاية كل طرف من الأسلاك ، يتم وضع علامة cambric مقاومة للتلاشي في الحبر الخفيف الذي لا يمحى ، مما يشير إلى العلامة المقبولة. يتم توصيلها إلى المحطات المشار إليها. عندما يحتوي التعيين على الأرقام "0" ، "9". "6" ، وبعد ذلك وضعوا نقطة باستثناء القراءة غير الصحيحة للمعلومات عند النظر في النقش على الجانب الخلفي.

للمعدات البسيطة ، هذه التقنية كافية.

على الأنظمة المعقدة والمتفرعة أضف عنوان المرسل في النهاية. يتكون من جزأين:

1. أولاً يأتي ترقيم تعيين موضع العنصر المتصل على الجانب الخلفي ؛

2. التالي هو رقم المحطة.

على سبيل المثال ، في المبنى رقم 2 من زر Kn2 ، يجب توصيل السلك بالكامبري البالي ، الموقّع 5-04-3. هذه الكتابة تعني:

• 5 - وسم الأسلاك وفقا لمخطط التركيب والدوائر ؛

• 04 - رقم وحدة التركيب لزر البدء ؛

• 3 - رقم المحطة Кн1.

يمكن أن يتغير تسلسل التناوب ، وكذلك استخدام الأقواس أو فواصل أخرى من علامات ، ولكن من المهم القيام بذلك بشكل موحد في جميع أجزاء التركيب الكهربائي. يجب أن يتم وضع العلامات وفقًا لرسومات العمل ومخطط الأسلاك.

يسمح للمتخصصين بقراءة الدائرة المثبتة من الحياة بسهولة كما في ورقة ورقة ، والتي يجب القيام بها بسرعة عند استكشاف الأخطاء وإصلاحها أو الصيانة الوقائية.

للحصول على معلومات: تم وضع علامات مبكرة على نهايات الأسلاك:

• ارتداء نصائح الخزف مع تعيين علامات مع الدهانات النفط ؛

• معلقة الرموز الألومنيوم مع معلومات مختومة.

• تأمين علامات الورق المقوى بالحبر أو النقوش بالقلم الرصاص ؛

• طرق أخرى متاحة.

يمكن استكمال مخطط الأسلاك أو استبداله بجدول توصيل السلك. إنها تشير إلى:

• تأشير كل سلك

• بداية اتصاله ؛

• نهاية عكسية

• الصف ، نوع المعدن ، منطقة مستعرضة ؛

• معلومات اخرى

وسم الأسلاك

من أين تأتي؟

من أين يأتي؟

العلامة التجارية ، النوع ، المنطقة

A12

SA-4

QF-3

PVG (2.5 مم مربع)

B14

SA-2

SA-7

PVG (1.5 مم مربع)

تسميات الكابلات

العنصر الإلزامي لكل تركيب كهربائي هو مجلة للكابلات ، تم إنشاؤها لكل اتصال فردي على أقسام معقدة أو واحدة مشتركة لعدة أقسام بسيطة. أنه يحتوي على معلومات كاملة حول كل اتصال الكابل.

على سبيل المثال في المفاتيح في الهواء الطلق من المحطة الفرعية 110 كيلو فولت باستخدام حافلات ومقاطع مقطوعة بالكهرباء تتحكم في تشغيل 25 خط كهرباء علوية ، يتم إنشاء اتصال تجميع لكل خط علوي. يتم تخصيص رقم فردي له ، وهو موضح في الوثائق وعلى الجهاز.

يتم إعطاء السطر رقم 19 من مجموعة المفاتيح الكهربائية هذا اسم الإرسال التشغيلي للمكان الرئيسي لمصدر الطاقة وتحديد التركيب ، على سبيل المثال ، 19-SL ، الملصقة على جميع المعدات ، بما في ذلك شبكات الكابلات الثانوية لهذا الخط العلوي عند المحطة الفرعية.

بالإضافة إلى الكبل الذي ينتمي إلى الخط ، تشير مجلة الكبل والمعدات إلى السمة كما هو مقصود ، على سبيل المثال:

• قياس دوائر التيار أو الجهد.

• دائرة الأتمتة أو التحكم ؛

• الحماية؛

• إنذار.

• قفل.

• الأجهزة الثانوية الأخرى.

عند تركيب الدوائر الكهربائية ، يمكن استخدام خطوط الكابلات بأطوال مختلفة. عند مدخل اللوحة أو الخزانة ، يمكن أن يكون عددها كبيرًا. يتم تمييزها جميعًا عند كلا الطرفين ، وكذلك عند عبور جدران المبنى وهياكل المباني الأخرى.

يتم تعليق علامة على الكبل مع معلومات تشير إلى انتمائها والغرض منها ، والعلامة التجارية ، وتكوين النوى. عند قصها ، يتم تمييز كل سلك. يتم وضع علامة على النهايات المتصلة بالدائرة الكهربائية بمعلومات حول ملحق الكابل ، وعدد الطرف الذي تم تبديله على كتلة الجهاز وتعيين السلسلة.

يجب استدعاء النوى الكبلية السائبة في الاحتياطي ، وكذلك العمال ، ووضع علامات عليها. ولكن في الممارسة العملية ، نادراً ما يتم تنفيذ هذا المطلب.

ميزات تعيين العناصر الفردية في مخططات الأسلاك

وفقًا للظروف المحلية ، فإنها تنحرف أحيانًا عن القواعد المقبولة عمومًا ، وتسهل سحب الدوائر وتركيب الدوائر الكهربائية دون المساس بقراءتها من الحياة.

يحدث هذا غالبًا عندما:

• التثبيت المفصلي للأجزاء مباشرة إلى أطراف الاتصال الخاصة بالمرحلات والأجهزة ؛

• وضع لاعبا قصيرة ، واضحة للعيان.

شنت تصاعد

يظهر مثال على تركيب الثنائيات VD4 و VD5 بالتوازي مع أطراف اللفات AB في مرحلتي K3 و K4 في جزء من مخطط الأسلاك.

في هذه الحالة ، يتم تركيبها مباشرة ، دون وضع علامات والتوقيعات.

لاعبا

تُظهر نفس القطعة تثبيت العبور بين المحطات A نفسها من لفائف نفس المرحلات.

يتم تركيب المعدات الكهربائية وفقًا للمخططات الأساسية والأسلاك التي تم إنشاؤها وفقًا لقواعد موحدة. يجب أن تفي بمتطلبات الرؤية وإمكانية الوصول ومحتوى المعلومات بحيث تتم أعمال الإصلاح والصيانة بسرعة وكفاءة.
