كيفية جعل تطور جيد من الأسلاك
هذا المقال له عنوان استفزازي إلى حد ما. أنا متأكد من أنه سيكون هناك على الفور أشخاص سيكتبون بشكل مفيد ، قائلين إن التواء غير قانوني ووفقًا لـ PUE ، فإن تحريف الأسلاك محظور.
لا أحد يجادل مع هذا. إن لم يكن لحقيقة أنه ، على الرغم من كل ما هو مكتوب في EMP ، فإن الغالبية العظمى من التوصيلات السلكية في أراضي الدولة السوفيتية الكبيرة السابقة لا تزال ملتوية.
أنا لن أجادل ذلك للغاية التواء جيدة من الأسلاك - هذه هي الطريقة الأكثر موثوقية وعالية الجودة لتوصيل الأسلاك ، على الرغم من أنها تحاول باستمرار إثبات ذلك بالنسبة لي. يبدو أن شخصًا ما أجرى قياسًا وقارن انخفاض الجهد على الالتواء وعلى قطعة كاملة من السلك ، لذلك اتضح أنه أقل تطورًا. ربما هذا شيء من مجال الأساطير بين كهربائيين. سوف ننطلق ببساطة من حقيقة أن التواء جيد يمكن أن يسمى واحدة من المراحل وعنصر مهم للغاية لمثل هذه الطرق لتوصيل الأسلاك ، مثل لحام أو لحام.
قبل أن نناقش المزيد حول التواء الصحيح ، دعنا نتحدث عما سيحدث إذا كانت الأسلاك متصلة تمامًا مثل ذلك ، بدون تقنية ، "كيف حدث ذلك". في هذه الحالة ، عند نقطة اتصال الأسلاك اثنين يحدث المقاومة الاتصال. هناك سببان لذلك - انخفاض في مساحة المقطع العرضي للسلك عند نقطة التلامس (ويرجع ذلك أساسًا إلى microtrotions أثناء الاتصال) ووجود فيلم أكسيد على الأسلاك.
فيلم أكسيد - نتيجة تفاعل ذرات المعدن الذي يتكون جوهره من الأكسجين. مثل هذا الفيلم أكسيد لديه مقاومة لائقة جدا. فيلم الأكسيد غائب فقط في المعادن النبيلة - الذهب والبلاتين ، إلخ (لأنها أيضًا "نبيلة" ، والتي لا تتفاعل مع أي شخص). في الفضة ، المقاومة المحددة لفيلم الأكسيد هي نفسها في المعدن نفسه ، لذلك يتم استخدام الفضة بشكل نشط في ملامسات الأجهزة الكهربائية المختلفة.
عندما يتم تسخين السلك بواسطة التيار الذي يمر به ، تزداد المقاومة التلامسية الانتقالية ، لأن لا يتم إزالة الحرارة الناتجة بالكامل إلى البيئة ، ولكن أيضًا تسخن السلك نفسه ، بما في ذلك التواء.
نتيجة لذلك ، كل هذا يمكن أن يؤدي إلى عملية تشبه الانهيار الجليدي ، عندما يكون مكان التواء أكثر وأكثر تسخينًا. هنا أحد أسباب الحرائق بسبب ما يسمى "أخطاء في الأسلاك".
التقيت حالة واحدة عندما وقف تطور الألومنيوم في منزل ريفي الجار لمدة يوم واحد فقط. والسبب في ذلك ليس فقط وجود التواء رديء النوعية ، ولكن أيضًا مادة النواة الموصلة للسلك. لماذا الأسلاك النحاسية هي دائما أفضل من الألومنيوم الموقع قد كتب بالفعل.
الشيء الأكثر إثارة للاهتمام هو أن لا قواطع الصمامات والصمامات في لوحة الكهربائية سوف تساعد في هذه الحالة ، لأنه يستجيبون لزيادة الحالية في الدائرة. في حالتنا ، لا يتغير التيار ، بل يزداد ارتفاعًا في نقطة الاتصال بين السلكين.
بناء على هذا ، يمكننا أن نستنتج ذلك من الضروري أولاً أن يكون هناك تطور جيد للأسلاك ، بحيث تظل المقاومة التلامسية الانتقالية مستقرة دائمًا ولا تتغير بمرور الوقت.
لذا ، ماذا تحتاج لجعل تطور جيد من الأسلاك؟
تحتاج أولاً إلى إزالة العزل دون إتلاف نواة السلك. يتم تنظيف القسم المكشوف من الوريد من الأوساخ مع قطعة قماش نظيفة مغموسة في الأسيتون أو روح بيضاء. ثم نقوم بتنظيف الأوردة بفرشاة معدنية أو ورق صنفرة إلى بريق معدني.
بعد ذلك ، نحن نلف الأوردة المجردة مع زرين. للقيام بذلك ، ثني نهايات الأسلاك بزاوية 90حول على مسافة تساوي 7-10 أمتار من النواة من شريحة العزل ، ونحن نبدأ بهم لبعضهم البعض. نحن الرياح مع كماشة 5-7 يتحول من جوهر واحد إلى آخر.
نحن نلوي 5-7 لفات من قلب آخر ونغلق الاتصال بالزردية ، أي نحن تشديد مع اثنين كماشة المنعطفات من الأوردة في اتجاهين متعاكسين. ثم ثني بإحكام نهايات الأسلاك.
من أجل إنشاء فرع ، من الضروري الرياح 10-15 المنعطفات من قلب فرع حول النواة الرئيسية. ختم الفرع مع اثنين كماشة ، وتشديد المنعطفات الأساسية عن طريق تحريكها في اتجاهين متعاكسين. ثم ثني نهاية اللب فرع بإحكام. بعد كل هذه العمليات ، سيكون الالتواء قويًا وموثوقًا به ميكانيكيًا.
هناك العديد من الطرق الأخرى لتوصيل الأسلاك الملتوية. يتم إعطاء كل هذه الأساليب أسماء مميزة.

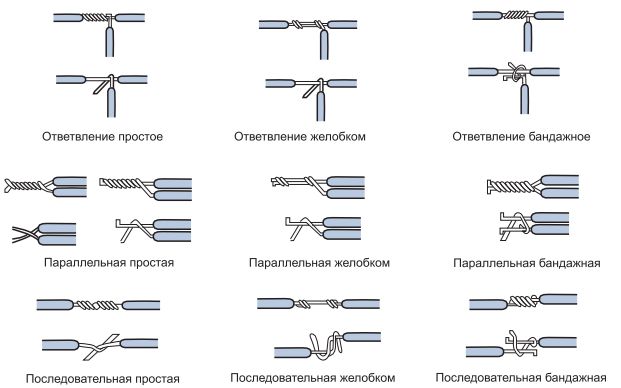

على سبيل المثال ، فيما يلي بعض الطرق التي يتم عرضها في كتاب شهير للكهربائيين الشباب:
تم اختبار الخيار الذي وصفته في هذه المقالة ، باستخدام زرين ، بالممارسة ولم يفشل أبدًا.
بعد إنشاء تطور عالي الجودة ، يمكن أن تكون الأسلاك ملحومة (تُستخدم قليلاً بسبب التعقيد) ، ملحومة (في إحدى المقالات على الموقع تم إثباتها بطريقة ما اللحام هو أفضل طريقة لتوصيل الأسلاك).
هناك حاجة إلى تطور جيد ، على سبيل المثال ، لطريقة أكثر حداثة وأقل استهلاكا للوقت لتوصيل الأسلاك - عند استخدام يتقلص أنبوبوهو بديل جيد للشريط الكهربائي.
في المظهر ، يبدو وكأنه cambric العادية ، التي يتم ارتداؤها على تطور مع هامش في كلا الاتجاهين. ثم يتم تسخين أنبوب الانكماش الحراري (لهذا يمكنك استخدام ولاعة منتظمة ، ولكن من الأفضل استخدام مجفف شعر كهربائي) ، ويلتف بإحكام حول الكابل ويعزله بشكل موثوق.
هل التواء بشكل صحيح!
إذا كان لديك خياراتك المفضلة لتوصيل الأسلاك - يمكنك المشاركة والتحدث عنها في التعليقات على المقال!
