كيفية توصيل المحرك من الغسالة بشبكة كهرباء 220 فولت

غالبًا ما يتعين على عامل المنزل في المنزل القيام بشيء لا يكون دائمًا سهلًا ومريحًا. في هذه الحالة ، تأتي مجموعة متنوعة من الآلات في عملية الإنقاذ. لكنك تحتاج إلى جهاز يقودها ، على سبيل المثال ، محرك كهربائي. ولكن المحركات ثلاثية الطور غير المتزامنة ، رغم أنها بسيطة التصميم وشائعة للغاية ، فإنه ليس من الممكن دائمًا العثور على المكثفات وشرائها. لذلك يمكنك استخدام محركات من الأجهزة المنزلية. في هذه المقالة ، سننظر في مخطط توصيل المحرك من الغسالة بالشبكة للدوران المباشر والخلفي.

ما المحركات المستخدمة في الغسالات

تستخدم معظم الغسالات محركات المبدل. فهي مريحة من حيث أنها لا تتطلب بدء ومكثفات العمل ، ويمكن توصيلها مباشرة بالشبكة. بالإضافة إلى ذلك ، يمكن شراء أبسط التحكم في السرعة من أي متجر للسلع الكهربائية.

يتكون محرك المجمع من الغسالة من:

• الموالي.

• الدوار مع المنوع.

• مجموعة فرشاة ؛

• مولد Tacho أو قاعة الاستشعار.

لقياس سرعة المحرك وتنظيمه ، يتم استخدام مولدات كهرباء أو مستشعرات القاعة. لا يتم استخدامها لبدء التشغيل العادي من المحرك من شبكة 220 فولت ، ولكنها ضرورية للعمل مع وحدات التحكم في السرعة المعقدة التي تحافظ على الطاقة على العمود بغض النظر عن الحمل (ضمن النطاق المقدر بالطبع).

مخطط الأسلاك

في البداية ، يتم توصيل المحركات من الغسالة بالشبكة باستخدام كتلة طرفية. إذا لم تتم إزالته من قبلك ، عند فحص المحرك سترى صورة مماثلة:

قد يختلف ترتيب الأسلاك ، ولكن الغرض منها هو:

• 2 الأسلاك من فرش.

• 2 أو 3 أسلاك من متعرج الموالي.

• 2 الأسلاك من استشعار السرعة.

ملاحظة:

إذا كان لديك ثلاثة أسلاك من الجزء الثابت ، فإن أحدها هو متوسط ​​الخرج ، ويستخدم لزيادة الثورات في وضع الدوران. ثم إذا كنت بدس لف وجد أن زوجًا واحدًا من الأسلاك يمنح مقاومة أعلى من الزوج الآخر ، ثم من خلال الاتصال بالطرف الآخر بمقاومة عالية ، تكون السرعة أقل ، لكن العزم أعلى. وإذا اخترت الاستنتاجات ذات المقاومة الأقل ، فعندئذٍ بالعكس - دورة في الدقيقة أعلى ، والوقت أقل.

اعتمادًا على طراز معين ، يمكن عرض جهات اتصال من نوع من الحماية ، على سبيل المثال ، الحرارية وما إلى ذلك ، على الكتلة. نتيجة لذلك ، للاتصال ببساطة بالشبكة ، نحتاج إلى أربعة أسلاك ، على سبيل المثال ، هذه:

أذكر أن إضافة معظم المحركات الغسالات - هذه هي محركات جامع الإثارة المتسلسل. ماذا يعني هذا؟ من الضروري توصيل متعرج الموالي في سلسلة مع لف الحقل ، أي مع لف حديد التسليح.

للقيام بذلك ، تحتاج إلى توصيل أحد طرفي الجزء الثابت المتعرج بسلك الشبكة ، وتوصيل الطرف الثاني من لف الجزء الثابت بسلك إحدى الفرش ، وتوصيل الفرشاة الثانية بسلك الشبكة الثاني ، ويظهر مخطط الاتصال هذا في الشكل أدناه.

عكس

في الممارسة العملية ، يحدث أنه من المستحيل تثبيت المحرك في طائرة أخرى للاستخدام في الحائط ، ثم قد لا يناسبك اتجاه الدوران. ليست هناك حاجة لليأس. لتغيير اتجاه دوران المحرك من الغسالة ، تحتاج فقط إلى تبديل طرفي لفيفة الجزء الثابت ولف الحقل.

لكي تتمكن من تبديل اتجاه دوران المحرك أثناء التشغيل ، تحتاج إلى استخدام بهلوان من نوع DPDT. هذه هي ستة مفاتيح تبديل اتصال يوجد بها مجموعتا اتصال مستقلتان (قطبان) وموقعان يتصل فيه الاتصال الأوسط بأحد أو بآخر جهة اتصال متطرفة.صورت الدائرة الداخلية أعلاه.

يظهر أدناه مخطط توصيل المحرك من الغسالة مع إمكانية تبديل اتجاه الدوران.

تحتاج إلى لحام الأسلاك من الفرش إلى جهات الاتصال القصوى لمفتاح التبديل ، وإلى أحد جهات الاتصال الوسطى السلك من لف الجزء الثابت ، إلى الجزء الثاني - سلك الشبكة. لا يزال الطرف الثاني من متعرج الموالي متصلاً بالشبكة. بعد ذلك ، تحتاج إلى لحام لاعبا لاعتراض اثنين من الاتصالات عبر الحكمة.

تعديل السرعة

الدورات من جميع المحركات جامع قابلة للتعديل بسهولة. للقيام بذلك ، قم بتغيير التيار من خلال لفاتها. يمكن القيام بذلك عن طريق تغيير جهد التيار الكهربائي ، على سبيل المثال ، قطع جزء من المرحلة ، مما يقلل من قيمة الجهد الفعال. تسمى طريقة الضبط هذه نظام التحكم في طور النبض (SIFU).

في الممارسة العملية ، يمكنك استخدام أي باهتة المنزلية قوة 2.5-3 كيلو واط. يمكنك استخدام باهتة لمصابيح الإضاءة ، ولكن في هذه الحالة ، استبدل الترياك بـ BT138X-600 أو BTA20-600BW ، على سبيل المثال ، أو أي شيء آخر بهامش حالي 10 أضعاف نسبة إلى استهلاك المحرك ، ما لم تكن الخصائص الأولية كافية بالطبع. ترى مخطط الاتصال أدناه.

ولكن لبساطة الحل عليك أن تدفع. بما أننا نخفض جهد التيار الكهربائي ، فنحن نحد التيار. وفقا لذلك ، فإن القوة تنخفض. ومع ذلك ، تحت الحمل ، يبدأ المحرك في استهلاك المزيد من التيار للحفاظ على السرعة المطلوبة. نتيجةً لذلك ، نظرًا لانخفاض الجهد ، لن يتمكن المحرك من تطوير أقصى طاقة ، وستنخفض سرعته تحت الحمل.

لتجنب ذلك ، هناك لوحات خاصة تحافظ على السرعة المحددة أثناء تلقي الملاحظات من مستشعر السرعة. إنها تلك الأسلاك التي لم نستخدمها في الدوائر المعنية. هذا يعمل وفقا لخوارزمية مماثلة لهذا:

1. التحقق من السرعة المحددة.

2. قراءة قيم المستشعر وتخزينها في السجل.

3. مقارنة قراءات أجهزة الاستشعار ، الدورات الحقيقية مع تلك المقدمة.

4. إذا كانت السرعة الفعلية يتوافق مع مجموعة - لا تفعل شيئا. إذا كانت الدورات لا تتطابق إذن:

• إذا تم زيادة الثورات ، فنحن نزيد زاوية قطع طور SIFU بقيمة معينة (تخفض الجهد والتيار والطاقة) ؛

• إذا تم تخفيض الثورات ، فنحن نخفض زاوية القطع لمرحلة SIFU (نزيد الجهد والتيار والطاقة).

وهكذا يتكرر في دائرة. وبالتالي ، عندما تقوم بتحميل عمود المحرك - يقرر النظام نفسه زيادة الجهد المقدم للمحرك أو تقليله عند زيادة الحمل.

ليس من الضروري الاندفاع لتطوير مثل هذا أجهزة متحكمهناك حلول تسليم المفتاح غير مكلفة. تم بناء مثال على مثل هذا الجهاز على الدوائر المتكاملة TDA1085. مثال على مخطط الاتصال الذي تراه أدناه.

التوقيعات هنا تشير إلى:

• م - الخروج إلى المحرك.

• AC - اتصال الشبكة.

• T - اتصال مقياس سرعة الدوران.

• R0 - تحكم السرعة الحالي.

• R1 - الحد الأدنى للسرعة.

• R2 - السرعة القصوى

• R3 - لضبط الدائرة إذا كان المحرك يعمل بشكل غير متساو.

يمكنك العثور على مزيد من التعليمات المفصلة هنا -

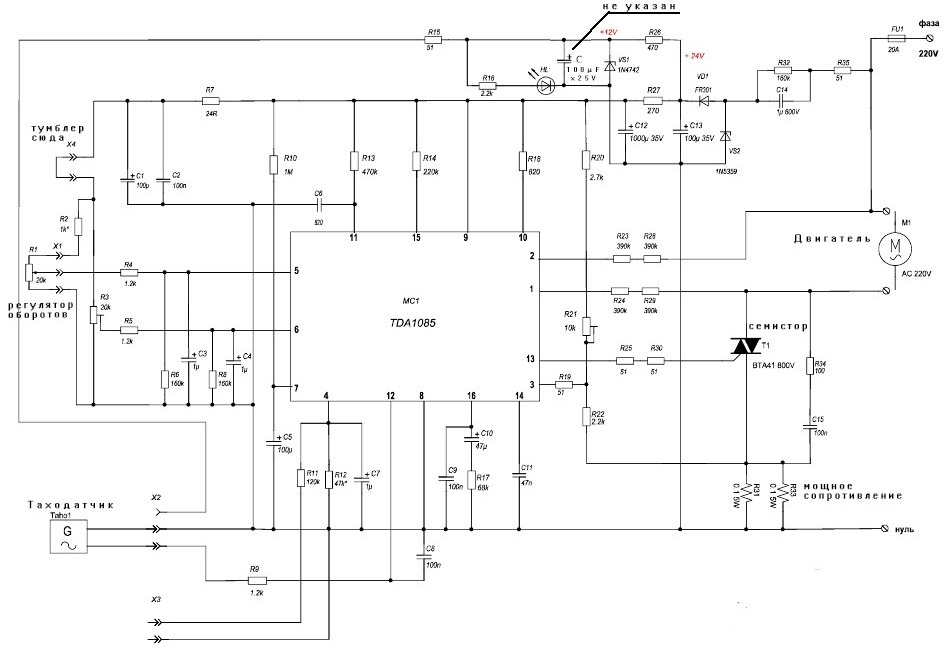

مخطط اللوح المعطى (اضغط على الصورة للتكبير):

استنتاج

يرجى ملاحظة أن المجمع ، أو كما يطلق عليه أيضًا ، محرك الفرشاة من الغسالات عالي السرعة للغاية ، في حدود 10000-15000 دورة في الدقيقة. هذا بسبب تصميمه. إذا كنت بحاجة إلى الوصول إلى دورات منخفضة ، على سبيل المثال ، 600 دورة في الدقيقة ، استخدم محركًا حزامًا أو مسننًا. خلاف ذلك ، حتى مع استخدام وحدة تحكم خاصة ، لن تتمكن من تحقيق التشغيل العادي.
