كيفية رسم دائرة كهربائية أخف وزنا في sPlan 7.0

يتم توزيع محرر الرسوم البيانية "Splan" مجانًا ، وهو معروف بين هواة الراديو والكهربائيين والعاملين في مجال الكهرباء. أنها مريحة في العملية ، ولها واجهة سهلة الاستخدام ومكتبة كبيرة من قوالب المكونات الإلكترونية ، والتي يمكن تجديدها مع التطورات الخاصة بك.

لشرح مبادئ الرسم في برنامج sPlan 7.0 ، نستخدم دائرة كهربائية أخف وزنا شائعة ، والتي ينتج عنها جهد من 2.4 فولت من بطاريتين نبضة تفريغ شرارة عالية الجهد لإشعال الغاز.

يتكون هذا التصميم من:

• مذبذب يعمل من الترانزستورات VT1 و VT21 ؛

• محول Tr1 ، وزيادة التذبذبات الخاصة بهم إلى حوالي 150 فولت ؛

• محول الجهد العالي Tr2 ؛

• تشغيل دائرة الثايرستور VS1 على الترانزستور VT31 ، مكثف C4 والمقاومات R2 ، R3 و R4.

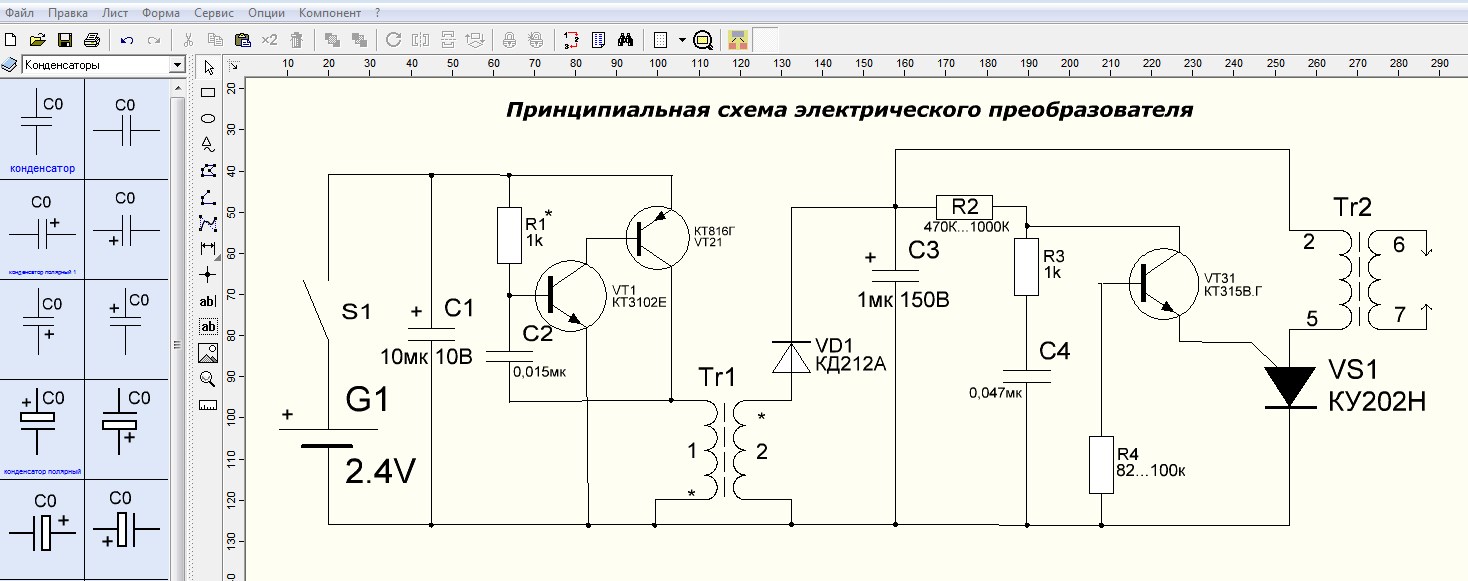

رسم تخطيطي لأخف وزنا كهربائيا في sPlan 7.0 (انقر على الصورة للتكبير):

يُجرح Tr1 على محور مغناطيسي حلقي من الفريت 16x10x4.5 مم مع 10 لفات من لف "1" و 650 - "2". Tr2 - هذا محول تقليدي من المسح الأفقي للتلفزيونات الصغيرة الحجم بالأبيض والأسود القديمة. من ذلك ، يتم إنشاء الجهد العالي من حوالي 10 كيلو فولت في أقطاب الإخراج. لأسباب تتعلق بالسلامة ، من الأفضل استخدام تصميم مُجمّع في المصنع بدلاً من لف بكرات المنزل.

تحذير! عند تشغيل زر الطاقة ، لا تلمس الأقطاب الكهربائية. هذا أخف يعمل مثل بندقية صاعقة ، إنه أمر خطير.

SPlan 7.0 واجهة النافذة

ينقسم البرنامج إلى كتل:

• القائمة الرئيسية

• مكتبة.

• لوحة قياسية من الوظائف الأساسية والإضافية ؛

• مجموعة من الأدوات للرسم ؛

• ورقة العمل.

• لوحة المعلومات.

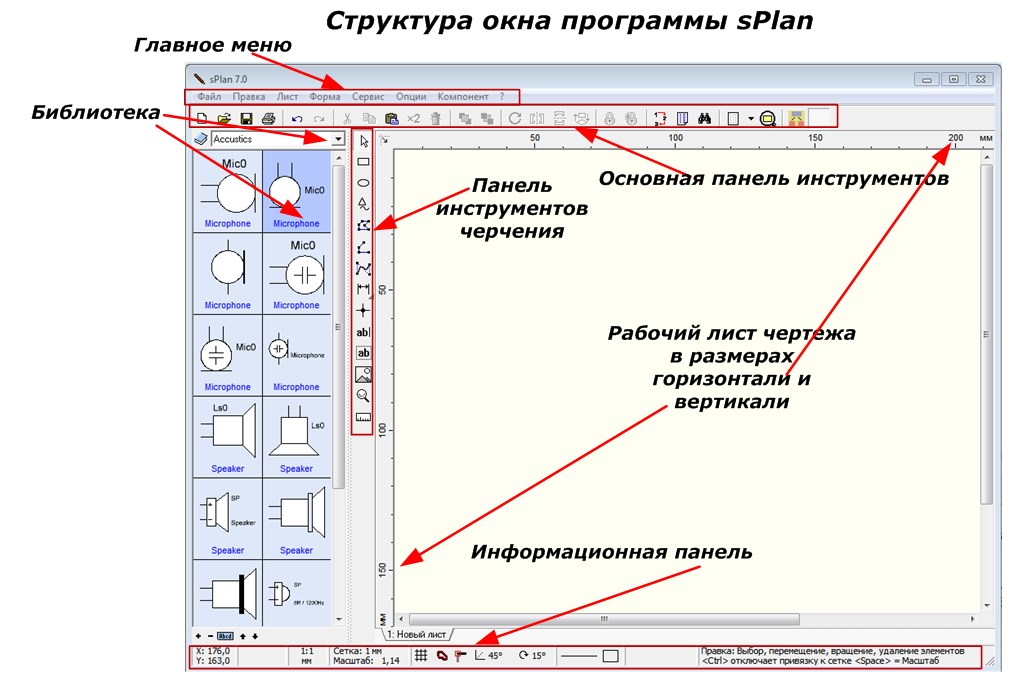

هيكل نافذة البرنامج sPlan:

قبل البدء في العمل في البرنامج ، انتبه إلى لوحة المعلومات الموجودة في أسفل النافذة.

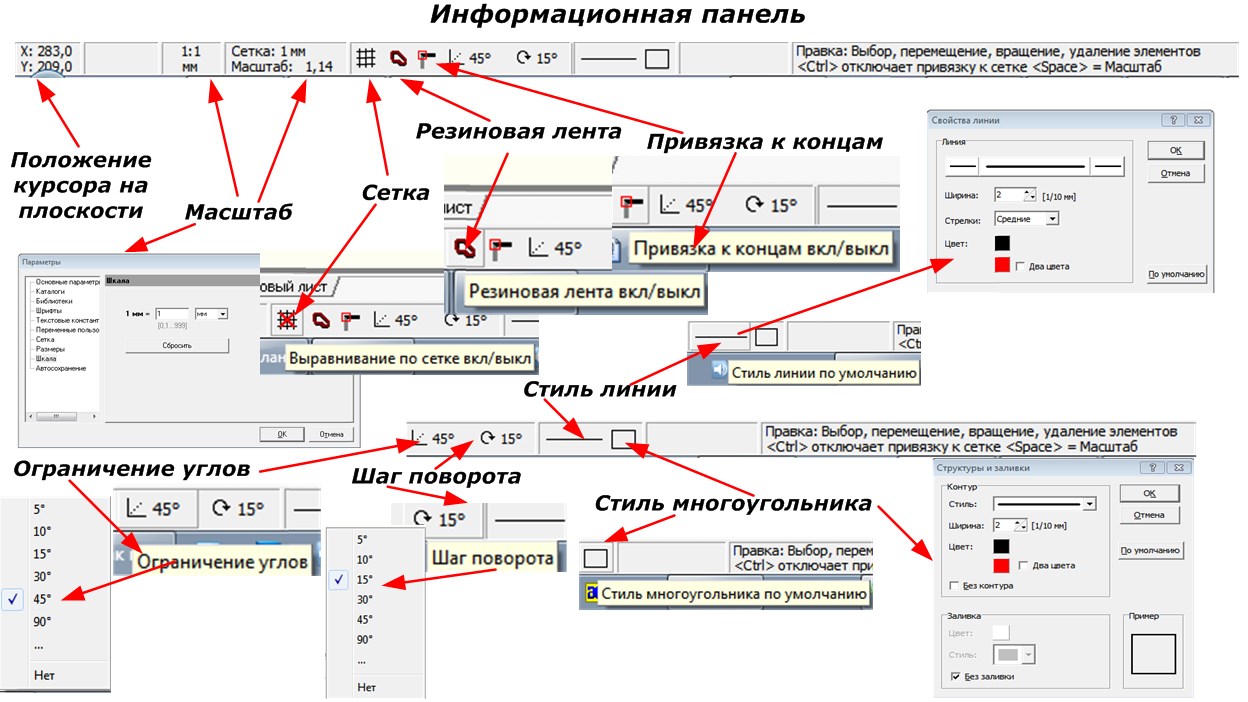

لوحة المعلومات (انقر على الصورة للتكبير):

هنا ، يُشار إلى موضع المؤشر على مساحة العمل ، ويتم تعيين مقياس الرسم ، وتتم إزالة الشبكة أو إنشاؤها باستخدام وظائفها ، والزوايا محدودة ، ونمط الخط الأولي ، والمضلعات ، وخطوة التدوير للأشكال.

لإنشاء رسم ، حدد جميع القوالب اللازمة من المكتبة ، وانقلها إلى ورقة فارغة. يظهر تسلسل العمليات كمثال لخلية البطارية.

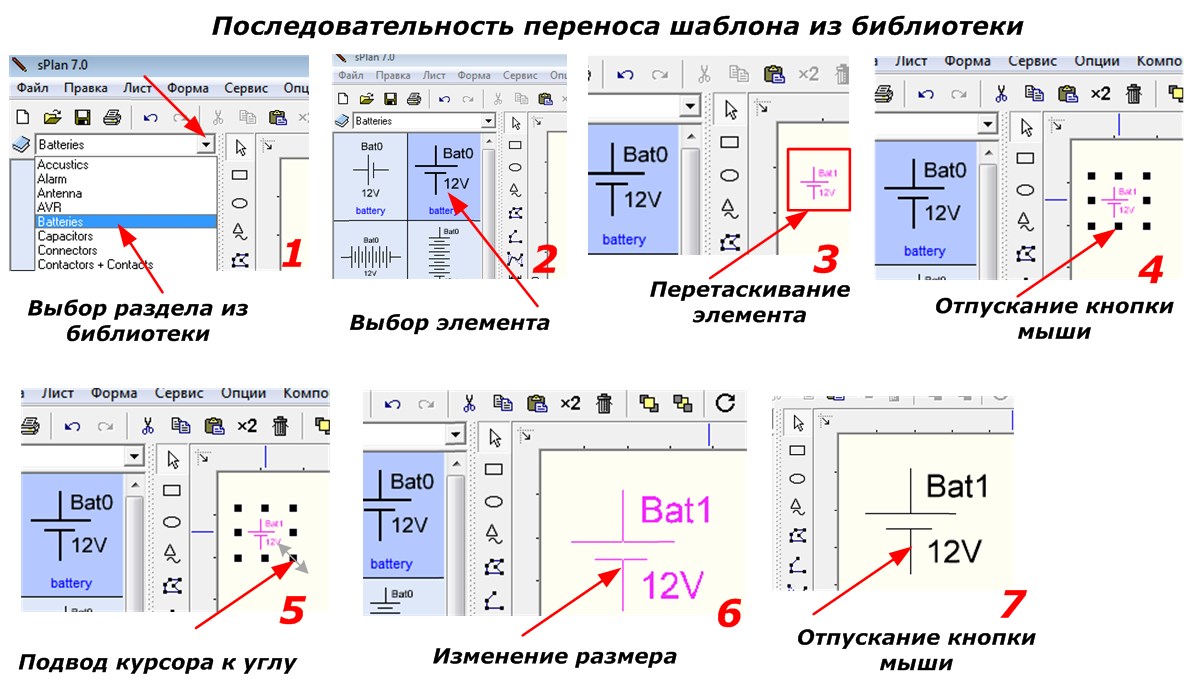

تسلسل نقل القالب من المكتبة:

بنفس الطريقة ، حدد العناصر المتبقية:

• المحولات.

• المكثف.

• الترانزستور إلى الأمام والعكس.

• الثايرستور.

• الصمام الثنائي.

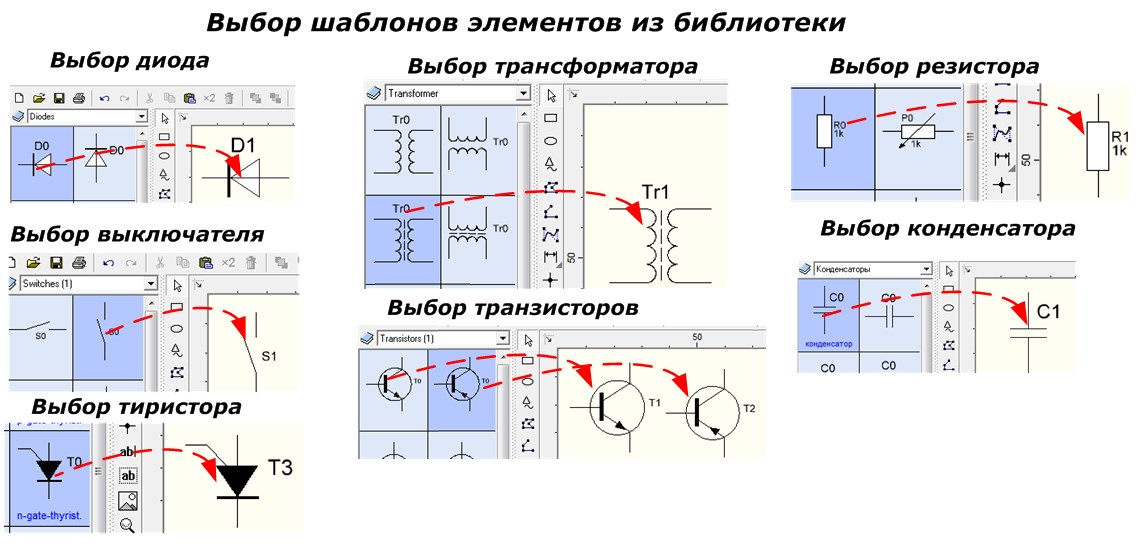

اختيار قوالب العناصر من المكتبة:

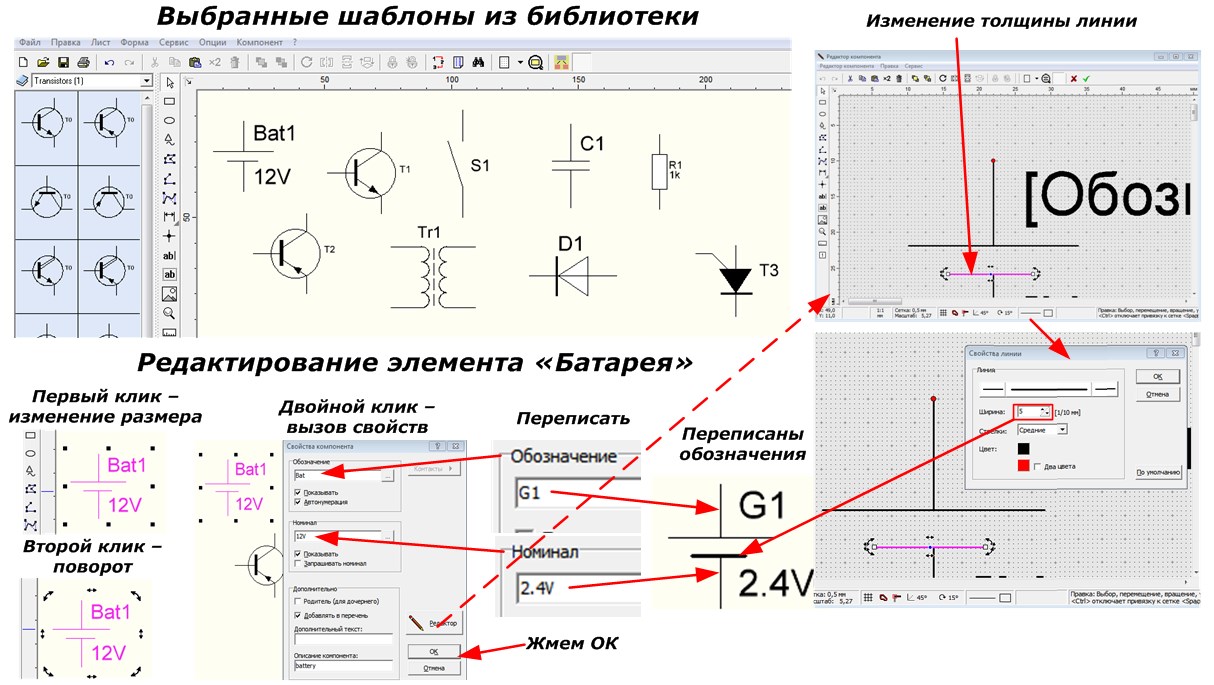

تُظهر الصورة أدناه العرض العام للقوالب المحددة في نافذة البرنامج وتسلسل التحرير لعنصر واحد على سبيل المثال لوحدة تزويد الطاقة من بطاريتين بقوة 1.2 فولت متصلتين في سلسلة بمصدر ، والمسمى "G1".

في أول نقرة على اليسار على القالب ، يبدو أن الشبكة تغير حجمها ، وعند الدوران الثاني. النقر المزدوج يعرض قائمة من الخصائص التي تسمح لك بتغيير التسميات والخطوط وأنماط الخطوط.

وفقًا لهذه التقنية ، يتم إجراء جميع التغييرات على القوالب المحددة ، وتتم إضافتها من خلال نسخ صورة الترانزستورات والمحولات والمقاومات إلى الحافظة.

بعد تحرير كل عنصر ، ضعهم في مستوى منطقة العمل في الرسم.

توزيع العناصر المحررة:

يبقى الآن توصيلها بالخطوط ، كما هو موضح في الشكل (للتكبير ، انقر فوق الشكل).

النقر بالزر الأيسر على عنصر "الخط" ، نشير إلى نقطة البداية مع المؤشر ، مع ملاحظة معلومات اللون. انقل المؤشر إلى النقطة التالية وقم بنقرة أخرى ، ثم ، بنفس الطريقة ، ارسم خطًا إلى النقطة التالية.في نهاية الرسم ، انقر نقرًا مزدوجًا واضغط على زر "ESC" بلوحة المفاتيح.

في أماكن التوصيلات الكهربائية ، من الضروري وضع نقاط. نجعلهم باستخدام عنصر "الدائرة". أولاً ، حدد القالب ، ثم قم بتعيين حجمه وملؤه.

الصق الشكل الذي تم إنشاؤه من خلال الحافظة إلى جميع الأماكن اللازمة. نتيجة لذلك ، تلقت الرسومات مخططًا للمحول الكهربائي الموضح في الصورة الأولى.

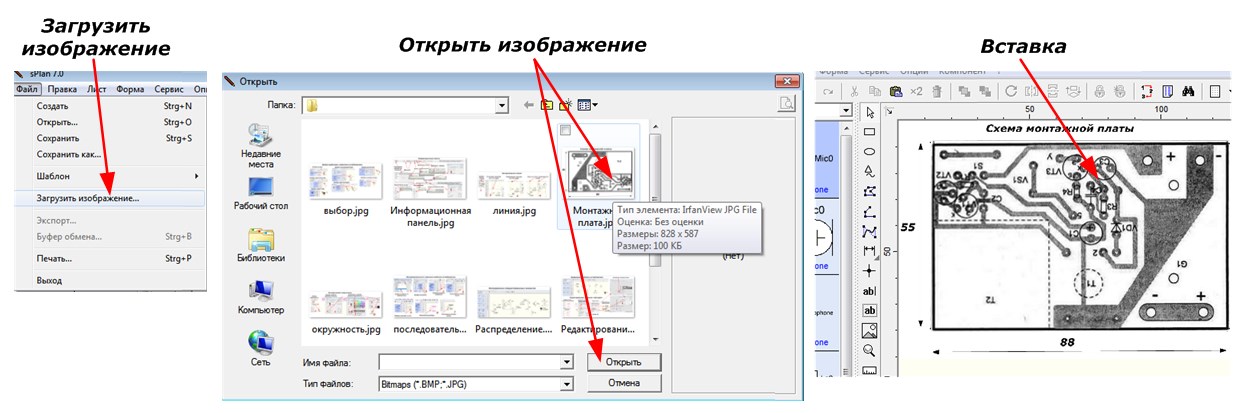

يمكنك إدراج الصور في حقل برنامج sPlan 7.0. على سبيل المثال ، فكر في لوحة دائرة لمحولنا

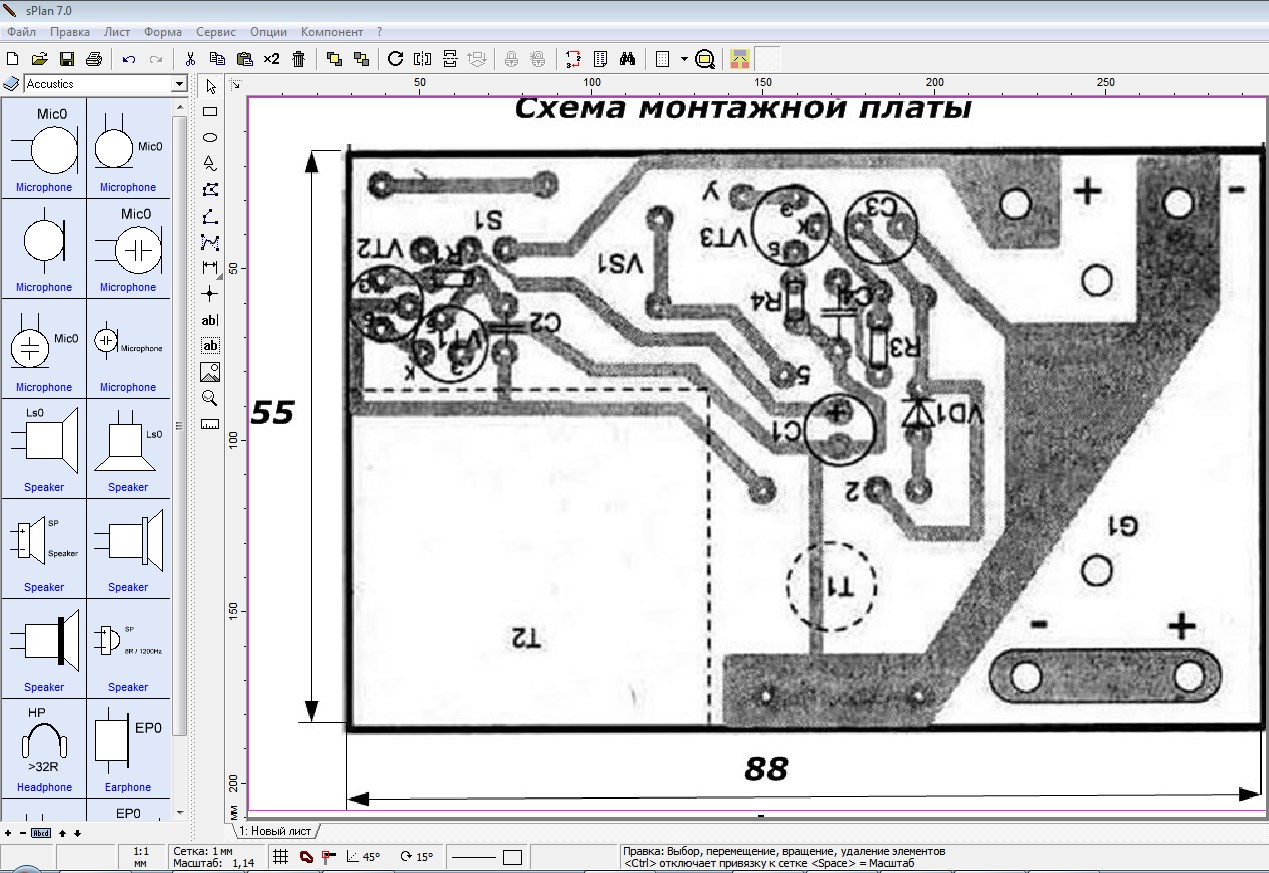

سيبدو مثل هذا:

كما ترون ، فإن برنامج sPlan 7.0 يعمل بدقة شديدة ، ويسهل رسمه ، ويسمح لك بإنشاء دوائر كهربائية بسرعة يمكن طباعتها على أوراق ورقية أو نقلها إلى الوسائط الإلكترونية.

تعادل في دائرة 7.0 أخف وزنا: https://electro-ar.tomathouse.com/shema1.spl7

الأرشيف مع برنامج sPlan:
