كيفية تشغيل مفك البراغي اللاسلكي من شبكة كهربائية
تم تصميم مفك البراغي اللاسلكي للبراغي - براغي ملولبة ، براغي ، براغي وبراغي. كل هذا يتوقف على استخدام رؤساء قابلة للتبديل - بت. نطاق مفك البراغي واسع جدًا أيضًا: يتم استخدامه من قِبل مجمّعي الأثاث والكهربائيين وعمال البناء - تعمل أدوات التشطيب على ربط ألواح الجبس به وبصفة عامة كل شيء يمكن تجميعه باستخدام اتصال ملولب.
هذا هو تطبيق مفك المهنية. بالإضافة إلى المهنيين ، يتم أيضًا شراء هذه الأداة للاستخدام الحصري فقط أثناء أعمال الإصلاح والبناء في شقة أو منزل ريفي أو كراج.

مفك البراغي اللاسلكي خفيف الوزن وصغير الحجم ولا يتطلب اتصالاً بالشبكة ، مما يتيح لك التعامل معه في أي ظرف من الظروف. لكن المشكلة تكمن في أن سعة البطارية صغيرة ، وبعد 30 إلى 40 دقيقة من العمل المكثف ، يجب عليك ضبطها بطارية للشحن ما لا يقل عن 3 إلى 4 ساعات.
بالإضافة إلى ذلك ، تميل البطاريات إلى أن تصبح غير صالحة للاستعمال ، خاصةً عندما لا تستخدم مفك البراغي بانتظام: فهي تعلق السجاد والستائر واللوحات وتضعها في صندوق. بعد مرور عام ، قرروا فك اللوح البلاستيكي ، ولا "يسحب" مفك البراغي ، شحن البطارية يساعد قليلا.
تعد البطارية الجديدة باهظة الثمن ، ولا يمكنك دائمًا العثور على ما تحتاج إليه على الفور. في كلتا الحالتين ، هناك طريقة واحدة فقط للخروج - لتشغيل مفك البراغي من التيار الكهربائي من خلال إمدادات الطاقة. علاوة على ذلك ، يتم تنفيذ العمل غالبًا على خطوتين من مأخذ الطاقة. سيتم وصف تصميم مزود الطاقة هذا أدناه.
بشكل عام ، التصميم بسيط ، لا يحتوي على أجزاء نادرة ، ويمكن تكراره من قبل أي شخص على دراية بالدوائر الكهربائية ويعرف كيفية الاحتفاظ به لحام الحديد. إذا كنت تتذكر عدد مفكات البراغي التي تعمل ، فيمكننا أن نفترض أن التصميم سيكون شائعًا ومطلوبًا.
يجب أن تفي مزود الطاقة بالعديد من المتطلبات في وقت واحد. أولاً ، إنها موثوقة جدًا ، وثانيًا صغيرة الحجم وخفيفة الوزن ومناسبة للحمل والنقل. الشرط الثالث ، وربما الأهم ، هو خاصية الحمل المتساقط ، والذي يسمح بتجنب تلف مفك البراغي أثناء التحميل الزائد. لا تقل أهمية عن بساطة التصميم وتوافر الأجزاء. يتم تلبية جميع هذه المتطلبات بالكامل بواسطة مزود الطاقة ، وسيتم مناقشة التصميم أدناه.
أساس الجهاز هو محوِّل إلكتروني Feron أو Toshibra سعة 60 واط. تُباع هذه المحولات في متاجر السلع الكهربائية ، وهي مصممة لتشغيل مصابيح الهالوجين بجهد 12 فولت. عادة ، تضيء هذه المصابيح نوافذ المتاجر.
في هذا التصميم ، لا يحتاج المحول نفسه إلى أي تعديلات ، فهو يستخدم كما هو: سلكان لشبكة الإدخال وسلكان للإخراج بجهد 12 فولت. إن مخطط الدائرة لمزود الطاقة بسيط للغاية ويظهر في الشكل 1.

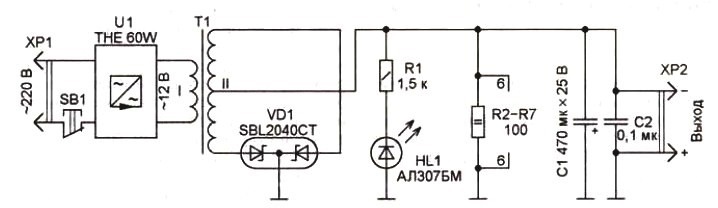

الشكل 1. الرسم التخطيطي لامدادات الطاقة
يخلق المحول T1 خاصية السقوط لمصدر الطاقة بسبب زيادة الحث على التبدد ، والذي يتحقق من خلال تصميمه ، والذي سيتم مناقشته أعلاه. بالإضافة إلى ذلك ، يوفر محول T1 عزل كلفاني إضافي من الشبكة ، مما يزيد من السلامة الكهربائية الكلية للجهاز ، على الرغم من أن هذه العزلة موجودة بالفعل في المحول الإلكتروني U1 نفسه. من خلال تحديد عدد لفات اللف الأولي ، من الممكن ، ضمن حدود معينة ، التحكم في الجهد الناتج للوحدة ككل ، مما يسمح باستخدامها مع أنواع مختلفة من مفكات البراغي.
يتم إجراء اللف الثانوي للمحول T1 بنقرة من نقطة المنتصف ، والتي تتيح بدلاً من ذلك جسر الصمام الثنائي تطبيق المعدل نصف الموجة على اثنين من الثنائيات فقط. مقارنة بدائرة الجسر ، فإن فقدان مثل هذا المعدل بسبب انخفاض الجهد عبر الثنائيات هو أقل مرتين. بعد كل شيء ، هناك اثنين من الثنائيات ، وليس أربعة. من أجل زيادة تقليل فقد الطاقة على الثنائيات في المقوم ، يتم استخدام مجموعة الصمام الثنائي مع الثنائيات شوتكي.
تموج التردد المنخفض للجهد المعدل ينعم مكثف كهربائيا C1. تعمل المحولات الإلكترونية بتردد عالٍ ، يتراوح من 40 إلى 50 كيلو هرتز ، وبالتالي ، بالإضافة إلى التموجات بتردد التيار الكهربائي ، توجد هذه التموجات ذات التردد العالي أيضًا في جهد الخرج. بالنظر إلى حقيقة أن المعدل نصف الموجة يزيد من التردد بعامل 2 ، فإن هذه النبضات تصل إلى 100 أو أكثر من الكيلو هرتز.
تحتوي مكثفات الأكسيد على محاثة داخلية كبيرة ، لذلك لا يمكن أن تنبض النبضات عالية التردد. علاوة على ذلك ، سوف يقومون ببساطة بتسخين المكثف الكهربائي دون فائدة ، وقد يجعلونه غير صالح للاستخدام. لقمع هذه النبضات ، يتم تثبيت مكثف C2 السيراميك بالتوازي مع مكثف أكسيد ، ذات سعة صغيرة ومع الحث صغير جوهري.
يمكن مراقبة مؤشر التشغيل الخاص بمصدر الطاقة عن طريق توهج LED HL1 ، وهو التيار الذي يتم من خلاله تحديد المقاوم R1.
بشكل منفصل ، يجب أن يقال عن تعيين المقاومات R2 - R7. الحقيقة هي ذلك محول الكتروني المصممة أصلا لتشغيل مصابيح الهالوجين. من المفترض أن هذه المصابيح متصلة بملف إخراج المحول الإلكتروني حتى قبل أن يتم توصيله بالشبكة: وإلا فإنه ببساطة لا يبدأ بدون تحميل.
إذا تم تضمين المحول الإلكتروني في الشبكة في التصميم الموضح ، فإن الضغط اللاحق على زر البراغي لن يجعله يدور. لمنع حدوث ذلك في التصميم ، يتم توفير مقاومات R2 - R7. يتم اختيار مقاومتهم بحيث يبدأ المحول الإلكتروني بثقة.
قطع الغيار والبناء
يوجد مصدر الطاقة في حالة البطارية العادية التي انتهت صلاحيتها ، ما لم يتم التخلص منها بالطبع. أساس التصميم هو لوحة الألومنيوم بسماكة لا تقل عن 3 مم ، وتقع في منتصف حالة البطارية. يظهر التصميم العام في الشكل 2.

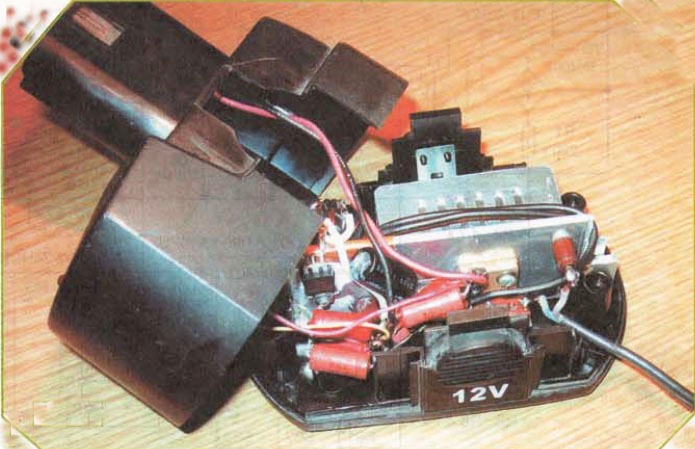

الشكل 2. امدادات الطاقة لمفك البراغي اللاسلكي
جميع الأجزاء الأخرى ملحقة بهذه اللوحة: محول إلكتروني U1 ، محول T1 (من جهة) ، ومجموعة الصمام الثنائي VD1 وجميع الأجزاء الأخرى ، بما في ذلك زر الطاقة SB1 ، من جهة أخرى. تعمل اللوحة أيضًا كسلك جهد إخراج مشترك ، لذلك يتم تثبيت مجموعة الصمام الثنائي على ذلك دون وضع ، على الرغم من أنه من أجل تبريد أفضل ، يجب تشحيم سطح المشتت الحراري الخاص بالتجميع VD1 باستخدام معجون نقل الحرارة KPT-8.
تم تصنيع محول T1 على حلقة من الفريت بحجم 28 * 16 * 9 من درجة الفريت НМ2000. مثل هذه الحلقة ليست ناقصة ، على نطاق واسع بما فيه الكفاية ، لا ينبغي أن تنشأ مشاكل مع الاستحواذ. قبل لف المحول ، أولاً بملف ألماس أو بملء الصنفرة فقط ، يجب أن تملأ الحواف الخارجية والداخلية للحلقة ، ثم عزلها بشريط قماش الورنيش أو بشريط FUM المستخدم في لف أنابيب التسخين.
كما ذكر أعلاه ، يجب أن يكون محول المحاثة تسرب كبير. ويتحقق ذلك من خلال حقيقة أن اللفات تقع مقابل بعضها البعض ، وليس واحدة تحت الأخرى. اللف الرئيسي I يحتوي على 16 دورة في سلكين للعلامة التجارية PEL أو PEV-2. قطر السلك 0.8 مم.
يتم لف الملف الثانوي الثاني بحزمة من أربعة أسلاك ، عدد اللفات 12 ، وقطر السلك هو نفسه بالنسبة للملف الأولي. لضمان تناسق اللف الثانوي ، يجب أن يتم جرحه في سلكين في وقت واحد ، وبشكل أكثر دقة تسخير. بعد اللف ، كما هو معتاد ، ترتبط بداية اللف بنهاية الآخر. لهذا سوف تضطر إلى "رنين" اختبار.
كزر SB1 ، يتم استخدام microswitch MP3-1 ، حيث يتم تنشيط جهة اتصال مغلقة عادة.يتم تثبيت انتهازي في الجزء السفلي من السكن مزود الطاقة ، والذي يتم توصيله إلى زر خلال الربيع. يتم توصيل وحدة تزويد الطاقة بمفك البراغي ، تمامًا مثل البطارية العادية.
إذا تم وضع مفك البراغي الآن على سطح مستو ، فيضغط الزر انتهازي على زر SB1 خلال الربيع وينطفئ مصدر الطاقة. بمجرد التقاط مفك البراغي ، سيتم تشغيل الزر المُصدر في مصدر الطاقة. يبقى فقط لسحب الزناد من مفك البراغي وسوف تعمل.
قليلا عن التفاصيل
التفاصيل في امدادات الطاقة قليلة. المكثفات من الأفضل استخدام تلك المستوردة ، أصبح الآن أسهل من العثور على أجزاء من الإنتاج المحلي. يمكن استبدال مجموعة الصمام الثنائي VD1 من النوع SBL2040CT (التيار المعدل 20 أ ، الجهد العكسي 40 فولت) بـ SBL3040CT ، في الحالات القصوى ، مع اثنين من الثنائيات KD2997 المحلية. لكن الثنائيات المشار إليها في الرسم البياني ليست عجزًا ، حيث يتم استخدامها في إمدادات الطاقة بالكمبيوتر ، وشرائها ليس مشكلة.
تم ذكر تصميم المحول T1 أعلاه. كصمام ، فإن HL1 مناسب لأي شخص في متناول اليد.
يعد إعداد الجهاز بسيطًا ويأتي فقط لفك لفات الدوران الأولي للمحول T1 لتحقيق الجهد الناتج المطلوب. الفولطية المقدرة لإمداد الطاقة للمفكات ، وفقًا للطراز ، هي 9 و 12 و 19 فولت. يجب تحقيق فك اللفافات من المحول T1 ، على التوالي ، 11 و 14 و 20 فولت.
عند كتابة هذا المقال ، تم استخدام الرسم التوضيحي والرسوم التوضيحية من مجلة RADIO رقم 07 لعام 2011. مقال "التيار الكهربائي التيار الكهربائي عن مفك البراغي" K. Moroz.
