نصائح لإصلاح تبديل إمدادات الطاقة
قليلا عن استخدام وتصميم UPS
وقد تم بالفعل نشر مقال على الموقع "ما هو مصدر الطاقة التبديل وكيف يختلف عن التناظرية التقليدية"الذي يصف جهاز UPS. يمكن استكمال هذا الموضوع بقصة صغيرة حول الإصلاح. يشار إلى اختصار UPS في كثير من الأحيان. امدادات الطاقة غير المنقطعة. لتجنب التناقضات ، نوافق على أنه في هذه المقالة هو "مزود الطاقة التبديل".
تقريبا جميع امدادات الطاقة التبديل المستخدمة في المعدات الإلكترونية مبنية وفقا لمخططين وظيفيين.
الشكل 1. المخططات الوظيفية لتحويل امدادات الطاقة
وفقًا لمخطط نصف الجسر ، كقاعدة عامة ، يتم توفير إمدادات طاقة قوية إلى حد ما ، مثل أجهزة الكمبيوتر. وفقًا لمخطط السكتة الدماغية ، يتم أيضًا تصنيع إمدادات الطاقة للفنانين المنبثقين UMZCH عالي الطاقة وآلات اللحام.
إن أي شخص قام بإصلاح مضخمات صوتية بسعة 400 وات أو أكثر يعرف تمامًا الوزن الذي يتمتع به. هذا ، بطبيعة الحال ، UMZCH مع إمدادات الطاقة محول التقليدية. غالبًا ما يتم تصنيع أجهزة تلفزيون UPS وأجهزة العرض ومشغلات DVD وفقًا للمخطط مع مرحلة إخراج أحادية المرحلة.
على الرغم من أن هناك بالفعل أنواع أخرى من مراحل الإخراج ، والتي تظهر في الشكل 2.
الشكل 2. مراحل الإخراج من التبديل إمدادات الطاقة
يتم عرض مفاتيح الطاقة واللف الرئيسي لمحول الطاقة هنا فقط.
إذا نظرت عن كثب إلى الشكل 1 ، فمن السهل أن ترى أنه يمكن تقسيم الدائرة بأكملها إلى جزأين - أولي وثانوي. يحتوي الجزء الأساسي على واقي زيادة التيار ، ومعدل جهد التيار الكهربائي ، ومفاتيح الطاقة ومحول الطاقة. هذا الجزء متصل بجلفنة بشبكة التيار المتردد.
بالإضافة إلى محول الطاقة ، تستخدم مزودات الطاقة النبضية أيضًا محولات فك الارتباط ، والتي يتم من خلالها تغذية نبضات التحكم بوحدة التحكم PWM على البوابات (قواعد) الترانزستورات الكهربائية. وبهذه الطريقة يوفر عزل كلفاني من شبكة الدوائر الثانوية. في مخططات أكثر حداثة ، يتم تنفيذ هذه العزلة باستخدام optocouplers.
تكون الدوائر الثانوية معزولة جلفانياً عن الشبكة باستخدام محول طاقة: يتم توصيل الجهد من اللفات الثانوية إلى المقوم ، ثم إلى الحمل. توفر الدوائر الثانوية أيضًا دوائر تثبيت وحماية الجهد.
إمدادات الطاقة التبديل بسيط جدا
يتم تنفيذها على أساس المذبذب عندما تكون وحدة التحكم PWM الرئيسية غائبة. مثال على ذلك يو بي إس هو دائرة المحولات الإلكترونية تاشيبرا.
الشكل 3. المحولات الإلكترونية تاشيبرا
يتم إنتاج محولات إلكترونية مماثلة بواسطة شركات أخرى. الغرض الرئيسي منه هو مصباح الهالوجين السلطة. السمة المميزة لهذا المخطط هي البساطة وعدد قليل من الأجزاء. العيب هو أنه بدون تحميل هذه الدائرة ببساطة لا تبدأ ، فإن الجهد الناتج غير مستقر ويحتوي على مستوى تموج عالية. لكن الأنوار ما زالت تتألق! في هذه الحالة ، يتم فصل الدائرة الثانوية تمامًا عن التيار الكهربائي.
من الواضح أن إصلاح مورد الطاقة هذا يتم استبداله باستبدال الترانزستورات ، المقاومات R4 ، R5 ، أحيانًا جسر الصمام الثنائي VDS1 والمقاوم R1 ، بمثابة فتيل. لا يوجد شيء آخر يمكن حرقه في هذا المخطط. بسعر منخفض للمحوّلات الإلكترونية ، غالبًا ما يشترون محوّلًا جديدًا ، ويتم الإصلاح ، كما يقولون ، "بدافع الحب للفن".
السلامة أولا
بمجرد وجود مثل هذا الحي غير السار للغاية من الدوائر الأولية والثانوية التي يجب عليك أثناء عملية الإصلاح أن تلمسها بيديك ، حتى لو كان ذلك عن طريق الصدفة ، يجب عليك تذكر بعض احتياطات السلامة.
يمكنك لمس المصدر الذي تم تشغيله بيد واحدة فقط ، ولا يوجد أي منهما في الحال.هذا معروف لكل شخص يعمل في التركيبات الكهربائية. لكن من الأفضل عدم لمسها على الإطلاق ، أو فقط بعد قطع الاتصال بالشبكة عن طريق سحب القابس من المنفذ. أيضًا ، لا ينبغي عليك لحام أي شيء على مصدر التشغيل أو لفه ببساطة باستخدام مفك البراغي.
من أجل ضمان السلامة الكهربائية على لوحات إمدادات الطاقة ، فإن الجانب الأساسي "الخطير" للوحة محاط بشريط عريض إلى حد ما أو مظلل بشرائط رقيقة من الطلاء ، عادة ما تكون بيضاء. هذا تحذير من خطورة لمس هذا الجزء من اللوحة.
لا يمكن حتى لمس مصدر إطفاء التبديل مغلقًا إلا بعد مرور بعض الوقت ، على الأقل 2 ... 3 دقائق بعد إيقاف التشغيل: تظل الشحنة على المكثفات عالية الجهد لفترة طويلة ، على الرغم من تثبيت مقاومات التفريغ بالتوازي مع المكثفات في أي مصدر طاقة عادي. تذكر كيف قدمت المدرسة لبعضها البعض مكثف مشحون! القتل ، بالطبع ، لن يقتل ، لكن الضربة حساسة للغاية.
لكن أسوأ ما في الأمر هو أنه: حسنًا ، فكر في الأمر ، لقد عدلت قليلاً. إذا رنّت على الفور مكثف كهربائيا بمقياس متعدد ، فمن الممكن أن تذهب إلى المتجر لشراء واحدة جديدة.
عندما يتوقع مثل هذا القياس ، يجب تفريغ المكثف ، على الأقل باستخدام ملاقط. لكن من الأفضل القيام بذلك باستخدام مقاوم بمقاومة عدة عشرات من kOhm. خلاف ذلك ، فإن التفريغ يكون مصحوبًا بمجموعة من الشرر وبنقرة عالية جدًا ، وبالنسبة لمكثف هذه الدائرة القصيرة ، فهي ليست مفيدة جدًا.
ومع ذلك ، عند الإصلاح ، يجب أن تلمس مزود الطاقة بتبديل التشغيل ، على الأقل لبعض القياسات. في هذه الحالة ، سوف يساعد محول العزل في حماية من تحب من الصدمة الكهربائية قدر الإمكان ، وغالبًا ما يسمى محول السلامة. كيفية القيام بذلك ، يمكنك أن تقرأ في المقال "كيفية صنع محول السلامة".
إذا كان ذلك باختصار ، فهذا محول يحتوي على لفين بقوة 220 فولت ، بقوة 100 ... 200 واط (يعتمد على قوة UPS التي يتم إصلاحها) ، تظهر الدائرة الكهربائية في الشكل 4.
الشكل 4. محول السلامة
يتم توصيل اللفيفة اليسرى وفقًا للمخطط بالشبكة ، واللف الأيمن من خلال اللمبة ، يتم توصيل مصدر طاقة تبديل معيب. الشيء الأكثر أهمية في هذا التضمين هو أنه من جهة ، يمكنك لمس أي نهاية لللف الثانوي دون خوف ، وكذلك مع جميع عناصر الدائرة الأولية لمزود الطاقة.
عن دور المصباح وقوته
في معظم الأحيان ، يتم إجراء إصلاح لوحدة إمداد الطاقة بالتبديل بدون محول عزل ، ولكن كتدبير أمان إضافي ، يتم تشغيل الوحدة من خلال مصباح كهربائي بقوة 60 ... 150W. يمكن لسلوك المصباح الكهربائي ، بشكل عام ، الحكم على حالة مصدر الطاقة. بالطبع ، لن يوفر مثل هذا التضمين عزلة كلفانية عن الشبكة ، لا يوصى بلمسها بيديك ، ولكنه يمكن أن يحميها من الدخان والانفجارات.
إذا كان المصباح يضيء بالحرارة الكاملة عند توصيله بالتيار الكهربائي ، فيجب عليك البحث عن خلل في الدائرة الأولية. كقاعدة عامة ، هذا هو الترانزستور السلطة ثقب أو جسر المعدل. أثناء التشغيل العادي لامدادات الطاقة ، يضيء المصباح أولاً بألوان زاهية (تهمة مكثف) ، ثم يستمر الخيط في التوهج الخافت.
هناك عدة آراء حول هذا المصباح الكهربائي. يقول أحدهم إنه لا يساعد في التخلص من المواقف غير المتوقعة ، ويعتقد شخص ما أن خطر حرق ترانزستور مغلق حديثًا قد تقل كثيرًا. سنلتزم بوجهة النظر هذه ، ونستخدم لمبة الإصلاح.
حول الحالات القابلة للطي وغير القابلة للطي
في معظم الأحيان ، يتم إجراء إمدادات الطاقة التبديل في حاويات. يكفي أن تستدعي إمدادات طاقة الكمبيوتر ، المحولات المختلفة المضمنة في المخرج ، أجهزة الشحن لأجهزة الكمبيوتر المحمولة ، الهواتف المحمولة ، إلخ.
في حالة إمدادات طاقة الكمبيوتر ، كل شيء بسيط للغاية. يتم فك العديد من البراغي من العلبة المعدنية ، ويتم إزالة الغطاء المعدني ، ويرجى أن اللوحة بأكملها مع التفاصيل في متناول اليد بالفعل.
إذا كانت العلبة بلاستيكية ، فعليك أن تنظر إلى الجانب الخلفي ، حيث يوجد قابس الطاقة ، مسامير صغيرة. ثم كل شيء بسيط وواضح ، التفت وأزال الغطاء. في هذه الحالة ، يمكننا القول أنه كان محظوظًا.
ولكن في الآونة الأخيرة ، كان كل شيء يسير على طريق تبسيط تكلفة الهياكل وتقليلها ، كما أن نصفي العلبة البلاستيكية يلتصقان ببعضهما بعضًا ، ودائمان للغاية. قال أحد الرفيقين كيف نقل كتلة مماثلة إلى بعض الورش. عندما سئل عن كيفية تفكيكها ، قال المعلمون: "هل أنت غير روسي؟" ثم أخذوا مطرقة وقسموا الحالة بسرعة إلى نصفين.
في الواقع ، هذه هي الطريقة الوحيدة لتفكيك علب لصقها البلاستيك. من الضروري فقط الجنيه بشكل دقيق وليس شديد التعصب: تحت تأثير الضربات على الجسم ، يمكن قطع المسارات المؤدية إلى أجزاء ضخمة ، على سبيل المثال المحولات أو الإختناقات.
تساعد السكين الذي يتم إدخاله في التماس أيضًا في التنصت عليه بنفس المطرقة. صحيح ، بعد التجميع هناك آثار لهذا التدخل. ولكن دع هناك آثار بسيطة في القضية ، ولكن ليس عليك شراء كتلة جديدة.
كيفية العثور على الدائرة
إذا كانت جميع الأجهزة المحلية في الأيام القديمة تقريبًا مزودة برسومات دائرية ، فلن ترغب شركات تصنيع الإلكترونيات الأجنبية الحديثة في مشاركة أسرتها. يتم إكمال جميع المعدات الإلكترونية فقط مع دليل المستخدم ، والذي يوضح الأزرار التي يجب الضغط عليها. لا يتم إرفاق المخططات التخطيطية بدليل المستخدم.
من المفترض أن يعمل الجهاز إلى الأبد أو سيتم إجراء إصلاحات في مراكز الخدمة المعتمدة ، حيث توجد أدلة إصلاح تسمى أدلة الخدمة. لا تملك مراكز الخدمة الحق في مشاركة هذه الوثائق مع كل من يريدها ، لكن مع امتداحها للإنترنت ، يمكن العثور على أدلة الخدمة هذه على العديد من الأجهزة. في بعض الأحيان ، يمكن أن يحدث هذا مجانًا ، أي مقابل لا شيء ، وأحيانًا يمكن الحصول على المعلومات الضرورية لكمية صغيرة.
ولكن حتى إذا تعذر العثور على الدائرة الضرورية ، فلا يجب أن تشعر باليأس ، خاصة عند إصلاح مصادر الطاقة. كل شيء تقريبا يصبح واضحا بعد دراسة متأنية للمجلس هذا الترانزستور القوي ليس أكثر من مفتاح إخراج ، لكن هذه الرقاقة هي وحدة تحكم PWM.
في بعض وحدات التحكم ، يتم إخفاء ترانزستور خرج قوي داخل الشريحة. إذا كانت هذه الأجزاء كبيرة بما فيه الكفاية ، عندها يكون لها علامة كاملة ، والتي بموجبها يمكنك العثور على الوثائق التقنية (ورقة البيانات) الخاصة بالدوائر الدقيقة أو الترانزستور أو الصمام الثنائي أو زينر. هذه هي التفاصيل التي تشكل أساس تبديل إمدادات الطاقة.
تحتوي مجموعات البيانات على معلومات مفيدة للغاية. إذا كانت هذه هي شريحة تحكم PWM ، فيمكنك تحديد أين هي الاستنتاجات ، والإشارات التي تأتي إليهم. هنا يمكنك العثور على الجهاز الداخلي لوحدة التحكم ودائرة التبديل النموذجية ، مما يساعد كثيرًا على التعامل مع دائرة معينة.
من الصعب إلى حد ما العثور على أوراق بيانات لمكونات SMD صغيرة الحجم. لا يتناسب وضع علامة كاملة على حالة صغيرة ؛ بدلاً من ذلك ، يتم وضع رمز على عدة أحرف (ثلاثة ، أربعة) وأرقام على العلبة. باستخدام هذا الرمز ، أو استخدام الجداول أو البرامج الخاصة التي تم الحصول عليها مرة أخرى على الإنترنت ، من الممكن ، ولكن ليس دائمًا ، العثور على بيانات مرجعية لعنصر غير معروف.
أدوات القياس والأدوات
لإصلاح إمداد الطاقة بالتبديل ، ستحتاج إلى الأداة التي يجب أن يتمتع بها كل هواة الراديو. بادئ ذي بدء ، فهناك العديد من مفكات البراغي ، كماشة القطع الجانبية ، والملاقط ، كماشة في بعض الأحيان وحتى المطرقة المذكورة أعلاه. هذا هو المناسب وتركيب العمل.
بالنسبة للعمل لحام ، بالطبع ، تحتاج إلى الحديد لحام ، ويفضل أن يكون عدة ، من مختلف القدرات والأبعاد. مكواة لحام عادية بقوة 25 ... 40W مناسبة تمامًا ، لكن من الأفضل أن تكون مكواة لحام حديثة مع منظم لدرجة الحرارة وتثبيت درجة الحرارة.
لحام أجزاء متعددة دبوس ، من الجيد أن يكون في متناول اليد إن لم يكن باهظة الثمن محطة لحام، ثم على الأقل بسيطة مجفف الشعر لحام.سيسمح هذا لحام أجزاء متعددة دبوس دون بذل الكثير من الجهد وتدمير لوحات الدوائر المطبوعة.
لقياس الفولتية ، والمقاومة ، والتيارات التي غالباً ما تكون أقل ، ستحتاج إلى مقياس رقمي متعدد ، حتى وإن لم يكن مكلفًا للغاية ، أو إلى اختبار مؤشر قديم جيد. حقيقة أنه من السابق لأوانه شطب جهاز المؤشر ، ما هي الميزات الإضافية التي لا يحتوي عليها في المقاييس الرقمية الحديثة يمكن قراءتها في المقال "السهم و multimeters الرقمي - مزايا وعيوب".
يمكن تقديم مساعدة لا تقدر بثمن في إصلاح تبديل إمدادات الطاقة مرسمة الذبذبات. هنا ، من الممكن أيضًا استخدام منظار الذبذبة ذات الحزمة الإلكترونية القديمة ، حتى لو لم يكن واسع النطاق للغاية. إذا كانت هناك بالطبع فرصة لشراء الذبذبات الرقمية الحديثة ، فهذا أفضل. ولكن ، كما تبين الممارسة ، عند إصلاح تبديل إمدادات الطاقة ، يمكنك الاستغناء عن الذبذبات.
في الواقع ، أثناء الإصلاح ، هناك نتيجتان ممكنتان: إما إصلاح ، أو جعله أسوأ. من المناسب هنا التذكير بقانون هورنر: "تزداد الخبرة بالتناسب المباشر مع عدد المعدات التي تم تعطيلها." وعلى الرغم من أن هذا القانون يحتوي على قدر لا بأس به من الفكاهة ، إلا أن هذا هو الحال بالضبط في ممارسة الإصلاح. خاصة في بداية الرحلة.
استكشاف الأخطاء وإصلاحها
فشل إمدادات الطاقة التبديل في كثير من الأحيان أكثر من المكونات الإلكترونية الأخرى. بادئ ذي بدء ، الحقيقة هي أن هناك جهد كهربائي عالي ، والذي يصبح بعد التصحيح والترشيح أعلى. لذلك ، تعمل مفاتيح الطاقة وشلال العاكس بالكامل في وضع صعب للغاية ، كهربائيًا وحراريًا. في معظم الأحيان ، تكمن الأخطاء في الدائرة الأولية.
يمكن تقسيم الأخطاء إلى نوعين. في الحالة الأولى ، يترافق مع انقطاع التيار الكهربائي التبديل بالدخان والانفجارات وتدمير وكربنة أجزاء ، وأحيانا مسارات ثنائي الفينيل متعدد الكلور.
يبدو أن الخيار هو أبسط ، فقط تغيير الأجزاء المحروقة ، واستعادة المسارات ، ويعمل كل شيء. ولكن عند محاولة تحديد نوع الدائرة الكهربائية الدقيقة أو الترانزستور ، اتضح أنه مع الحالة ، اختفت علامة الجزء أيضًا. ما حدث هنا ، بدون مخطط ، والذي غالبًا ما يكون في متناول اليد ، من المستحيل اكتشافه. في بعض الأحيان تنتهي الإصلاحات في هذه المرحلة.
النوع الثاني من العطل هادئ ، كما قال ليليك ، دون ضجيج أو غبار. الفولتية الإخراج ببساطة اختفت دون أثر. إذا كان مصدر إمداد الطاقة بالتبديل هذا عبارة عن محول شبكة بسيط مثل شاحن لخلية أو كمبيوتر محمول ، فعليك أولاً التحقق من إمكانية تشغيل سلك الخرج.
في معظم الأحيان ، يحدث انقطاع إما بالقرب من موصل الإخراج أو عند الخروج من السكن. إذا كانت الوحدة موصولة بالشبكة باستخدام سلك به قابس ، فتأكد أولاً من أنه يعمل.
بعد التحقق من أبسط هذه السلاسل ، يمكنك التسلق بالفعل إلى البرية. مثل هذه الحيوانات ، نأخذ دائرة إمداد الطاقة للشاشة مقاس 19 بوصة LG_flatron_L1919s. في الواقع ، كان العطل بسيطًا جدًا: لقد تم تشغيله بالأمس ، واليوم لا يعمل.
على الرغم من خطورة الجهاز الظاهرة - بعد كل شيء ، الشاشة ، فإن دائرة إمداد الطاقة بسيطة للغاية وبديهية.
وصف المخطط وإصلاح التوصيات
بعد فتح الشاشة ، تم اكتشاف العديد من المكثفات كهربائياً المتضخمة (C202 ، C206 ، C207) عند إخراج مصدر الطاقة. في هذه الحالة ، من الأفضل تغيير جميع المكثفات في وقت واحد ، فقط ست قطع. تكلفة هذه الأجزاء رخيصة ، لذا يجب ألا تنتظر متى ستنتفخ. بعد هذا الاستبدال ، عملت الشاشة. بالمناسبة ، مثل هذا الخلل في شاشات LG أمر شائع للغاية.
أثارت المكثفات الموسعة دائرة حماية ، ستتم مناقشتها لاحقًا. إذا لم يعمل مصدر الطاقة بعد استبدال المكثفات ، فسيتعين عليك البحث عن أسباب أخرى. للقيام بذلك ، النظر في المخطط بمزيد من التفاصيل.

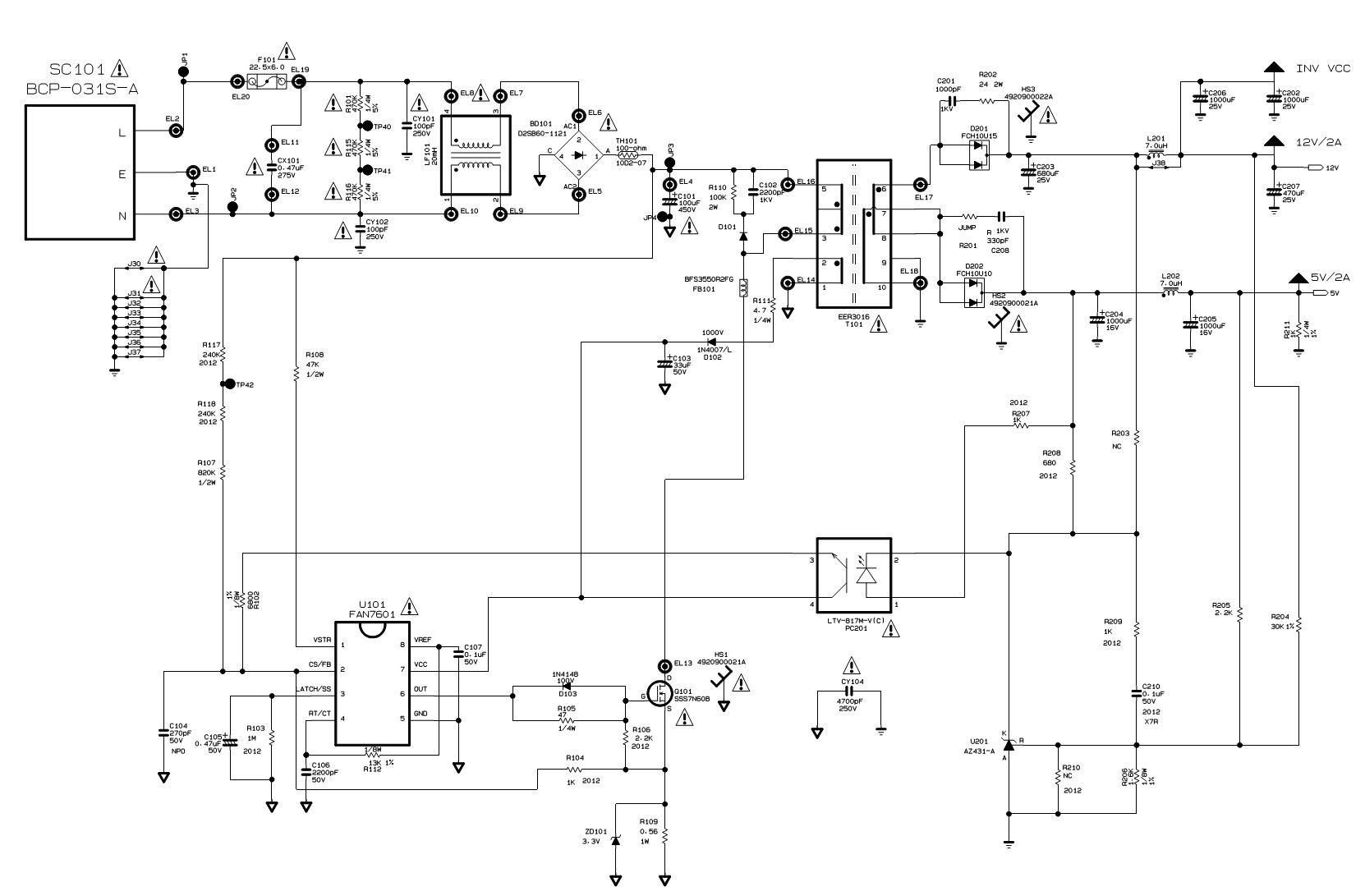

الشكل 5. مزود الطاقة للشاشة LG_flatron_L1919s (انقر على الصورة للتكبير)
مرشح الخط و المعدل
يتم توفير الجهد الرئيسي من خلال موصل الإدخال SC101 ، الصمامات F101 ، مرشح LF101 لجسر المعدل BD101.يتم توفير الجهد المعدل من خلال الثرمستور TH101 إلى مكثف تجانس C101. ينتج هذا المكثف جهدًا ثابتًا يبلغ 310 فولت ، والذي يتم توفيره للعاكس.
إذا كان هذا الجهد غائباً أو أقل بكثير من القيمة المحددة ، فتحقق من فتيل التيار الكهربائي F101 وفلتر LF101 وجسر المعدل BD101 ومكثف C101 والثرمستور TH101. كل هذه الأجزاء هي سهلة للتحقق مع المتر. إذا كان هناك اشتباه بوجود مكثف C101 ، فمن الأفضل تغييره إلى مستوى جيد معروف.
بالمناسبة ، فتيل التيار الكهربائي فقط لا يحترق. في معظم الحالات ، لا يؤدي استبداله إلى استعادة التشغيل العادي لمزود طاقة التبديل. لذلك ، يجب أن تبحث عن الأسباب الأخرى التي تؤدي إلى فتيل مهب.
يجب ضبط المصهر على نفس التيار كما هو موضح في المخطط ، ولا ينبغي بأي حال من الأحوال "تشغيل" المصهر. هذا يمكن أن يؤدي إلى أعطال أكثر خطورة.
العاكس
يرصد العاكس في دائرة واحدة دورة. بصفته مذبذبًا رئيسيًا ، يتم استخدام رقاقة تحكم PWM U101 لإخراج توصيل الترانزستور الكهربائي Q101. يتم توصيل اللف الرئيسي للمحول T101 إلى استنزاف هذا الترانزستور من خلال مغو FB101 (دبابيس 3-5).
يتم استخدام لف إضافي 1-2 مع مقوم R111 و D102 و C103 لتشغيل وحدة التحكم PWM U101 في وضع التشغيل الثابت لمزود الطاقة. بدء تشغيل وحدة التحكم PWM عند تشغيله بواسطة المقاوم R108.
انتاج التيار الكهربائي
ينتج موفر الطاقة جهدين: 12V / 2A لتشغيل عاكس الإضاءة الخلفية و 5 V / 2A لتشغيل الجزء المنطقي من الشاشة.
من لف 10-7 من المحول T101 من خلال مجموعة الصمام الثنائي D202 وفلتر C204 ، L202 ، C205 ، يتم الحصول على جهد 5V / 2A.
في سلسلة مع لف 10-7 ، يتم توصيل لف 8-6 ، من خلالها ، باستخدام مجموعة الصمام الثنائي D201 وفلتر C203 ، L201 ، C202 ، C206 ، C207 ، يتم الحصول على الجهد المستمر من 12V / 2A.
حماية الزائد
يتضمن مصدر الترانزستور Q101 المقاوم R109. هذا مستشعر التيار ، والذي يتم توصيله من خلال المقاوم R104 لدبوس 2 من رقاقة U101.
عند التحميل الزائد للإخراج ، يزداد التيار عبر الترانزستور Q101 ، مما يؤدي إلى انخفاض الجهد عبر المقاوم R109 ، والذي يتم تغذيته من خلال المقاوم R104 إلى دبوس 2CS / FB من رقاقة U101 وتتوقف وحدة التحكم عن توليد نبضات التحكم (دبوس 6OUT). لذلك ، يختفي الجهد عند إخراج مصدر الطاقة.
كانت هذه الحماية هي التي تسببت في المكثفات كهربائيا الموسعة ، والتي ذكرت أعلاه.
مستوى تشغيل الحماية 0.9V. يتم تعيين هذا المستوى بواسطة مصدر الجهد المثالي داخل الدائرة الدقيقة. بالتوازي مع المقاوم R109 ، يتم توصيل الصمام الثنائي زينر ZD101 مع الجهد استقرار 3.3V ، الذي يحمي مدخلات 2CS / FB من الجهد العالي.
إلى الخرج 2CS / FB من خلال الفاصل R117 ، R118 ، R107 ، يتم توفير جهد 310 فولت من المكثف C101 ، مما يضمن تشغيل الحماية ضد زيادة الجهد الكهربائي. يتراوح نطاق الجهد المسموح به والذي تعمل فيه الشاشة عادةً بين 90 ... 240V.
استقرار الجهد الناتج
وهي مصنوعة على الصمام الثنائي زينر U201 نوع A431. يتم توفير الجهد الناتج 12V / 2A من خلال الفاصل R204 ، R206 (كلا المقاومين مع التسامح 1 ٪) لمدخل التحكم R من الصمام الثنائي زينر U201. بمجرد أن يصبح جهد الخرج 12 فولت ، يتم فتح الصمام الثنائي zener وإضاءة LED لجهاز optocoupler PC201.
نتيجة لذلك ، يفتح الترانزستور optocoupler ، (المسامير 4 ، 3) ويتم توفير الجهد الكهربائي من وحدة التحكم من خلال المقاوم R102 إلى دبوس 2CS / FB. تختفي النبضات الموجودة في الدبوس 6OUT ، ويبدأ الجهد الناتج في مخرج 12V / 2A في الانخفاض.
ينخفض الجهد عند مدخل التحكم R في الصمام الثنائي زينر تحت الجهد المرجعي (2.5 فولت) ، ويغلق الصمام الثنائي زينر ويتوقف عن العمل بجهاز optocoupler PC201. تظهر النبضات عند الإخراج 6OUT ، حيث يبدأ الجهد 12V / 2A في الزيادة وتكرر دورة التثبيت مرة أخرى. وبالمثل ، فإن دائرة التثبيت مبنية في العديد من مستلزمات تحويل الطاقة ، على سبيل المثال ، في أجهزة الكمبيوتر.
وبالتالي ، اتضح أن هناك ثلاث إشارات متصلة على الفور بإدخال 2CS / FB بوحدة التحكم باستخدام سلكي OR: حماية ضد الحمولة الزائدة ، وحماية ضد الجهد الزائد للشبكة وإخراج دائرة استقرار الجهد الناتج.
من المناسب هنا أن نتذكر كيف يمكنك التحقق من تشغيل حلقة التثبيت هذه. يكفي لهذا عندما OFF! من الشبكة إلى وحدة تزويد الطاقة ، قم بتطبيق الجهد على إخراج 12V / 2A من وحدة تزويد الطاقة المنظمة.
من الأفضل التعرف على مخرجات optocoupler PC201 مع اختبار مؤشر في وضع قياس المقاومة. طالما أن الجهد عند إخراج المصدر المنظم أقل من 12V ، فإن المقاومة عند إخراج optocoupler ستكون كبيرة.
الآن سنزيد الجهد. بمجرد أن يصبح الجهد أكثر من 12V ، سينخفض سهم الجهاز بشكل حاد في اتجاه انخفاض المقاومة. هذا يشير إلى أن Zener ديود U201 و optocoupler PC201 تعمل. لذلك ، فإن استقرار الجهد الناتج يجب أن تعمل بشكل جيد.
بنفس الطريقة تمامًا ، يمكنك التحقق من تشغيل حلقة التثبيت في إمدادات الطاقة بالكمبيوتر. الشيء الرئيسي هو معرفة الجهد الذي يتصل به الصمام الثنائي زينر.
إذا نجحت كل هذه الفحوصات ولم يتم تشغيل مصدر الطاقة ، فعليك التحقق من ترانزستور Q101 بإسقاطه من اللوحة. مع الترانزستور العامل ، من المرجح أن تلوم رقاقة U101 أو باقة الحزمة. بادئ ذي بدء ، هذا هو مكثف كهربائيا C105 ، والتي يتم فحصها على أفضل وجه عن طريق استبدال واحد معروف جيدا.
بوريس الأديشين
