امدادات الطاقة من مبنى سكني

من أجل فهم مختلف بشكل صحيح مخططات امدادات الطاقة للمباني السكنية، تحتاج إلى معرفة ثلاث فئات من ضمان موثوقية إمدادات الطاقة من المنشآت الكهربائية. أبسط فئة هي الثالثة. إنه يوفر مصدر الطاقة للمبنى السكني من محطة فرعية للتحويل عبر كابل كهربائي واحد. في هذه الحالة ، في حالة الطوارئ ، يجب أن يكون انقطاع التيار الكهربائي للمنزل أقل من يوم واحد.

في الفئة الثانية من موثوقية إمدادات الطاقة ، يتم تشغيل المبنى السكني بواسطة كبلين متصلين بمحولات مختلفة. في هذه الحالة ، عند فشل كبل أو محول واحد ، يتم إجراء إمداد الطاقة للمنزل طوال فترة استكشاف الأخطاء وإصلاحها من خلال كبل واحد. يُسمح بانقطاع التيار الكهربائي عن الوقت الذي يتطلبه العاملون في الخدمة الكهربائية لتوصيل أحمال المنزل بأكمله بكابل عمل.

هناك نوعان من إمدادات الطاقة في المنزل من محولات مختلفة. إما أن يتم توزيع حمولة المنزل بالتساوي عبر كلا المحولين ، وفي وضع الطوارئ المتصل بأحد أو في العملية ، يكون هناك كبل واحد متورط ، والثاني عبارة عن نسخة احتياطية. ولكن في أي حال ، يتم توصيل الكابلات إلى محولات مختلفة. إذا في منزل لوحة التبديل يتم وضع كبلين ، أحدهما زائد ، لكن من الممكن توصيل هذه الكابلات بمحول واحد فقط من المحطات الفرعية ، ثم لدينا فقط الفئة الثالثة من الموثوقية.

في الفئة الأولى من موثوقية إمدادات الطاقة ، يتم تشغيل المبنى السكني بواسطة كبلين ، وكذلك في الفئة الثانية. ولكن في حالة تعطل الكبل أو المحول ، يتم توصيل أحمال المنزل بالكامل بكابل العمل باستخدام مفتاح النقل التلقائي (ATS).

هناك مجموعة خاصة من مستهلكي الطاقة (إنذار الحريق، وأنظمة العادم الدخان في حالة نشوب حريق ، والإضاءة في حالات الطوارئ وغيرها) ، والتي ينبغي أن تكون دائما مدعومة من الفئة الأولى من الموثوقية. للقيام بذلك ، استخدم مصادر الطاقة الاحتياطية - البطاريات ومحطات الطاقة المحلية الصغيرة.

وفقًا للمعايير الحالية للفئة الثالثة من الموثوقية ، يتم توفير الكهرباء للمنازل التي تحتوي على مواقد غاز لا يزيد ارتفاعها عن 5 طوابق ، والمنازل التي تحتوي على مواقد كهربائية بها عدد الشقق في المنزل أقل من 9 ومنازل لجمعيات البستنة.

تخضع إمدادات الطاقة في الفئة الثانية من الموثوقية للمنازل التي تحتوي على مواقد تعمل بالغاز على ارتفاع أكثر من 5 طوابق ومنازل مزودة بمواقد كهربائية يزيد عدد الشقق فيها عن 8 شقق.

في الفئة الأولى من الموثوقية ، يتم توفير الكهرباء لوحدات التدفئة في المباني السكنية ، في بعض المنازل والمصاعد. تجدر الإشارة إلى أنه في الفئة الأولى يقومون بتزويد الكهرباء بشكل أساسي لبعض المباني العامة: هذه مباني تضم أكثر من 2000 موظف ، وأقسام تشغيل وأمومة في المستشفيات ، إلخ.

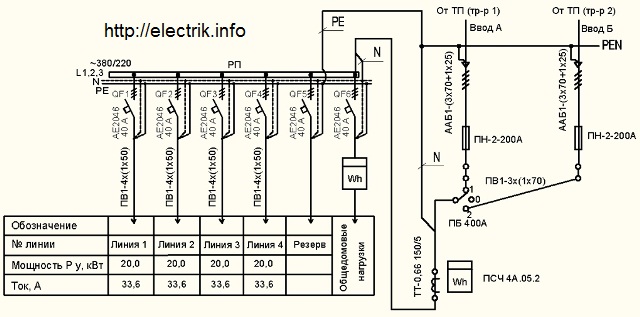

يظهر الرقم مخطط إمدادات الطاقة لمنزل الوصول الأربعة ، مدعوم من الفئة الثانية من الموثوقية مع كابل النسخ الاحتياطي. يتم تبديل كابلات التزويد بواسطة مفتاح عكسي له المواضع "1" و "0" و "2". في الوضع "0" ، يتم فصل كلا الكبلين. من قواطع الدائرة QF1 ... .QF4 ، يتم تشغيل الخطوط التي تعمل على طول الناهض العمودي ، والتي يتم نقل الطاقة منها إلى الشقق. الأحمال العامة للمنزل: إنارة السلالم ، والطوابق السفلية ، والمصابيح فوق أبواب المدخل إلى المداخل تغذي مجموعة منفصلة تحتوي على عداد الكهرباء.

التين. 1. مخطط كهرباء مبنى سكني

بناءً على عدد الشقق في المنزل ، يمكن وضع جميع المعدات الكهربائية في خزانة كهربائية واحدة أو في عدة.يظهر كيف تظهر المعدات الكهربائية لمنازل اللوحات الكهربائية في الصور. في الصورة 1 - أجهزة الإدخال ووحدات القياس. في الصورة 2 - التبديل عكسها مع الصمامات. في الصورة 3 - قواطع الدائرة على الخطوط الصادرة.

الأجهزة التمهيدية ووحدات القياس في مبنى سكني

قاطع الدائرة العكسي مع الصمامات

قواطع الدوائر الصادرة

إذا كان لدى المدرسة موضوع: "أساسيات إمدادات الطاقة في منزلنا" ، فإن الحوادث الناجمة عن فشل مختلف مفاتيح الطاقة وفواصل في خطوط الكهرباء وفي المحولات الفرعية سوف تحدث في كثير من الأحيان أقل من ذلك بكثير. لقد تعلمنا منذ الطفولة أن نغسل أيدينا قبل الأكل ونخبر كيف نعبر الطريق. لكن لا أحد يعلمنا أنه إذا خرج الضوء في الشقة ، فافصل على الفور جميع الأجهزة الكهربائية القوية عن الشبكة: الحديد ، السخانات ، الأفران الكهربائية.

على سبيل المثال ، إذا تم قطع الاتصال بالشبكة نتيجة لانفجار فتيل في لوحة لوحات كهربائية ، ثم لاستعادة التيار الكهربائي ، سيحتاج العاملون في الكهرباء إلى إيقاف تشغيل التبديل واستبدال الصمامات وتشغيل المفتاح مرة أخرى. يعتمد عمر جميع أجهزة التبديل إلى حد كبير على حجم الحمل الذي تم تبديله.

إذا قام جميع سكان المنزل بفصل أجهزتهم الكهربائية عن مصدر التيار الكهربائي خلال انقطاع التيار الكهربائي ، فسيحدث هذا التبديل عند التيارات السفلية وستستمر قواطع الدائرة لفترة أطول.

في مثالنا ، عندما يقوم كهربائيون بإيقاف تشغيل قاطع الدائرة ، يمكن ملاحظة وميض ساطع في دائرتين على مرحلتين مع الصمامات غير المحترقة في لحظة انقطاع الاتصالات - سوف تومض القوس لجزء من الثانية ، تنطفئ منه الاتصالات تدريجياً.
