حول تقنية ومبادئ تشغيل Smart Home باستخدام نظام BeNext كمثال
في هذه المقالة سوف أشارك تجربتي وأحاول التحدث عن الأساسيات والمبادئ الأساسية لبناء نظام المنزل الذكي للميزانية اللاسلكية.
اختيار النظام
منذ وقت ليس ببعيد كان لدي فكرة لتثبيت نظام المنزل الذكي.
في الشقة السكنية التي تم بناؤها بالفعل ، لم أكن أرغب في التكسير والحفر والتحطيم. لذلك ، وقع الاختيار على الحلول اللاسلكية.
يوجد في السوق الآن الكثير (وفقًا للمعلومات الواردة من High-Tech Building 2014 على مدار العام الماضي ، نما السوق بنسبة تقارب 30٪) لتركيب أنظمة النخبة متعددة الوظائف الجاهزة. ولكن ، أولاً ، كقاعدة عامة ، يكون لها سعر مرتفع (مئات الآلاف من الروبل) ، وثانياً ، إنها أنظمة مغلقة لا تسمح بإضافة أجهزة جهة خارجية. وبشكل عام ، لا يتم تكييف هذه الأنظمة للإصلاح والتحديث والتوسع من قبل المستخدم.
أردت العثور على شيء ما في الميزانية ، مع القدرة على تكوين النظام بشكل مستقل وإضافة أجهزة جديدة ، دون إشراك متخصصين مؤهلين.
نتيجة للبحث والمقارنة بين التقنيات المتاحة ، اتضح أنها الأكثر ملائمة للمعايير المطلوبة تقنية Z-Wave. هي الرائدة بين الأنظمة المماثلة في سوق الأعمال اليدوية (افعلها بنفسك - افعلها بنفسك). ما تحتاجه!
العنصر الرئيسي في المنزل الذكي هو وحدة التحكم ، وهذه هي العقدة المركزية للنظام بأكمله. الأكثر شعبية منهم اليوم: Vera ، Fibaro ، Zipato ، BeNext.
أرخص للجميع وجذب انتباهي كان تحكم BeNext. مثل بقية ، كان لديه واجهة إدارة على شبكة الإنترنت (باللغة الروسية) ، وتطبيقات الهاتف الذكي المجانية ، ومجموعة واسعة من الأجهزة (تتوفر تعليمات باللغة الروسية أيضًا للأجهزة).
هيكل النظام
مخطط بناء نظام لاسلكي المنزل هو نفسه عموما لجميع الشركات المصنعة.
العنصر الرئيسي هو المراقب المالي.
وظائفها:
1. تزويد المستخدم بواجهة تحكم وتلقي التعليمات منه للتنفيذ ؛
2. تخزين القواعد والسيناريوهات (المزيد عنها أدناه) وتخزين المعلومات حول جميع الأجهزة في النظام.
3. التواصل مع جميع المشغلات عن بعد (إرسال الأوامر إليهم) وأجهزة الاستشعار (تلقي القيم الحالية منها).

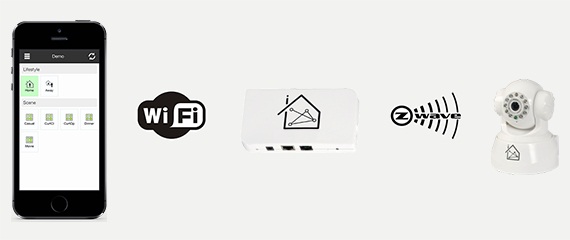

مخطط العمل العام: يرسل المستخدم الأوامر (أو يحفظها كقواعد) إلى وحدة التحكم من خلال التطبيق أو واجهة الويب ، والتي بدورها ترسل الأوامر إلى الأجهزة.
في نظام BeNext ، يمكنك إدارة محليا من خلال التطبيق من الهاتف الذكي والكمبيوتر اللوحي ، أو عن بعد عبر خدمة شبكة سحابية.
تتم إضافة الأجهزة إلى النظام عن طريق إجراء بسيط - باستخدام الواجهة على وحدة التحكم ، يتم تنشيط وضع البحث للأجهزة الجديدة. وعلى الجهاز ، يتم تشغيل وضع الإضافة إلى الشبكة (يمكن العثور على مزيد من التفاصيل في إرشادات الجهاز). بعد ذلك ، سيتم إضافة الجهاز إلى شبكة واحدة وسيكون متاحًا للإدارة.
تشغيل النظام
الإدارة المباشرة للجهاز - لكل جهاز مجموعة من الوظائف والإجراءات التي يمكنه القيام بها. من أجهزة الاستشعار ، يمكننا استلام مؤشراتها الحالية ، ونقل أوامر التحكم إلى المشغلات.

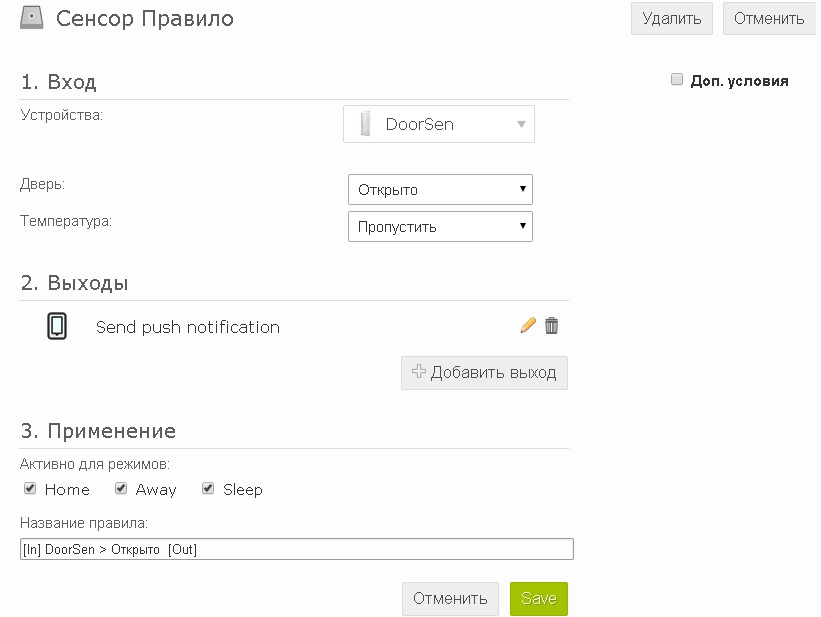

القواعد (القواعد) - هي القدرة على تنفيذ الإجراءات تلقائيًا دون تدخل بشري عند استيفاء الشروط المحددة.
بالنسبة لكل قاعدة ، تقوم دائمًا بتكوين معلمة الإدخال (الإدخال) - شرط تشغيل القاعدة ، ومعلمة الإخراج (المخرجات) - الإجراء الذي سيتم تنفيذه.
على سبيل المثال - إذا تم تشغيل مستشعر الباب ، فقم بإرسال إشعار دفع إلى الهاتف.

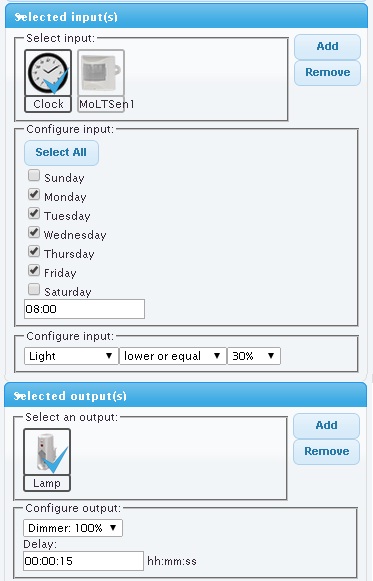

لإنشاء قواعد أكثر صعوبة مع العديد من الشروط ، يحتوي BeNext على محرر قواعد متقدم.
على سبيل المثال ، يكون هذا الخيار من الاثنين إلى الجمعة في الساعة 8:00 صباحًا ، إذا كان مستشعر السطوع أقل من أو يساوي 30٪ ، فقم بتشغيل المصباح بدرجة سطوع 100٪.

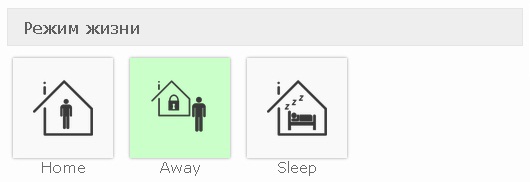

وضع الحياة (Lifestyle) - يمكن ربط كل قاعدة بوضع ، ثم لن يتم تنفيذه إلا إذا كان النظام في هذا الوضع. تم إصلاح مجموعة الأوضاع في نظام BeNext: Home ، Away ، Sleep. يتم تبديل الوضع الحالي من قبل المستخدم نفسه - على سبيل المثال ، مغادرة المنزل يمكنك تشغيل وضع بالخارج ، وقبل النوم ، قم بتشغيل وضع السكون.

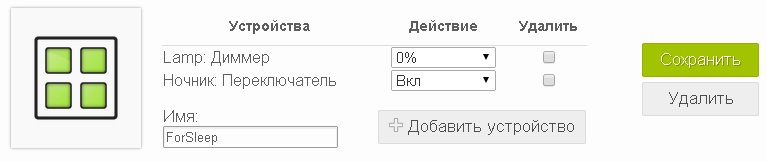

تعتبر المشاهد طريقة لأداء العديد من الإجراءات بسرعة مرة واحدة بنقرة واحدة. يحدد المستخدم المحركات التي تقبل هذه الحالة أو تلك. بعد ذلك ، يكون المشهد متاحًا للتنشيط اليدوي من خلال نظام التحكم ، أو يمكن استخدامه لإنشاء القاعدة.
أليكسي كازارين
