المرحلات التي تسيطر عليها الإنترنت

في هذا الاستعراض القصير ، نعتبر أن هناك أربعة أنواع من المرحلات يتم التحكم فيها عبر الإنترنت من شركة KERNELCHIP الروسية. لأكثر من 10 سنوات ، تعمل هذه الشركة على تطوير وبرمجة الأجهزة غير القياسية للتفاعل مع أجهزة الكمبيوتر ، وكذلك تطوير أنظمة التشغيل الآلي والتحكم وأنظمة التحكم عن بعد والمراقبة عبر Ethernet و GSM / GPRS. اليوم ، عندما يكون الإنترنت في كل مكان ، مثل هذه الحلول أكثر أهمية من أي وقت مضى. سيكون حول المرحلات التي تسيطر عليها سلسلة لوران.

لوران-T

تحتوي هذه الوحدة على ميزة - غرض خاص: جمع ونقل قراءات أجهزة استشعار درجة الحرارة الرقمية عبر واجهة Ethernet (LAN). الوحدة قادرة على العمل كحد أقصى - مع 20 جهاز استشعار من نوع دالاس DS18B20. يتم توصيل أجهزة الاستشعار إلى حافلة مشتركة 1 سلك.

وبالتالي ، فإن Laurent-T هو جهاز تحكم في درجة حرارة الإيثرنت يمكنه العمل من 1 إلى 20 مستشعرًا ، ويحتوي على واجهة ويب مدمجة بها جدول مناسب لأسماء المستشعرات (يمكن للمستخدم اختيارياً تعيينها) ، مع إمكانية إعادة ضبط أجهزة ناقل 1 سلك باستخدام مرحل داخلي ، بينما واجهة الأوامر (API) ، بالطبع ، مفتوحة.

غالبًا ما تكون هناك حاجة في المؤسسة لجمع بيانات من أجهزة استشعار درجة الحرارة الرقمية - في مجموعة مركزية من القراءات. يتم ذلك عن بُعد بسهولة عبر شبكة Ethernet. بعد كل شيء ، لا يوجد دائمًا وقت للمشي وجمع معلومات بتات من كل من العشرات من مستشعرات درجة الحرارة الرقمية المتصلة عبر ناقل سلك واحد. هذه هي المهام التي تساعد وحدة Laurent-T على حلها.

سيتم نقل القراءات التي تم جمعها من أجهزة الاستشعار إلى المشغل عبر شبكة Ethernet عبر واجهة الويب المدمجة أو XML / JSON أو سطر الأوامر (منفذ TCP). يمكن تعيين اسم لكل مستشعر بسهولة حسب رقم تعريف المستشعر. تتم حماية قراءات المستشعرات من التداخل قصير المدى (خاصية الخط الطويل) من خلال التصفية والترشيح. في حالة حدوث عطل في الحافلة ، تتم إعادة الضبط التلقائي باستخدام مرحل. وبالتالي ، يمكن مراقبة عدد كبير من أجهزة استشعار درجة الحرارة والتحكم فيها عن بعد.

تفتح صفحة الويب المدمجة في أي متصفح ، ما عليك سوى إدخال عنوان IP الخاص بالوحدة ، والتي تحتوي القيمة 192.168.1.99 افتراضيًا ، وسيشاهد المستخدم واجهة مرئية ملائمة لمراقبة القراءات من جميع أجهزة استشعار درجة الحرارة في الوقت الفعلي. سيتم تخزين جدول أسماء المستشعرات في الذاكرة غير المتطايرة للوحدة.

لوران-112

تستند الوحدة النمطية Laurent-112 إلى 12 مرحلًا للتحكم في الأجهزة المختلفة عبر Ethernet عبر واجهة ويب أو باستخدام واجهة أمر مفتوحة. هناك 12 مرحل على السبورة ، مصممة لتبديل الجهد من 0 إلى 220 فولت ، مع تيار يصل إلى 7 أمبير. يمكن التحكم في كل مرحل بشكل منفصل. يتيح لك نظام CAT تنفيذ رد فعل متحكم به للأحداث: بواسطة مؤقت أو ، على سبيل المثال ، في حالة عدم وجود استجابة من جهاز شبكة بعيد بواسطة أمر PING. واجهة الأوامر (API) مفتوحة هنا.

سيتم فتح صفحة الويب المدمجة لإدارة الوحدة النمطية في أي متصفح ، فقط قم بإدخال عنوان IP الخاص بالوحدة ، والذي سيكون افتراضيًا هو 192.168.0.101. الواجهة مرئية بشكل مريح ، وحالة الترحيل مرئية (الزر تشغيل - أخضر أو ​​الزر غير رمادي). يمكن أن تكون واجهة الويب المدمجة محمية بكلمة مرور اختياريًا ، والتي يمكن تغييرها. تتضمن مجموعة تسليم المنتج الوحدة نفسها فقط ، يتم شراء وحدة الإمداد بالطاقة بشكل منفصل.

لوران-2

هذه وحدة ذات وظائف متقدمة ؛ فهي تحتوي على أجهزة طرفية غنية للتحكم في المرحلات ولرصد ومعلمات مختلف الأجهزة عبر الشبكة. يُسمح بمعالجة الأحداث المستقلة (عدادات النبض ، المؤقت ، PING ، ADC ، مستشعر درجة الحرارة). يمكن أن تتفاعل الوحدات مع بعضها البعض باستخدام أوامر خاصة (انظر التعليمات) حتى بدون مشاركة الخادم (وظيفة M2M).

تم تجهيز اللوحة بـ 4 مرحلات للحصول على أقصى تيار يصل إلى 7A.لديها 4 عدادات نبض ، 6 مدخلات رقمية ، 12 مخرجات رقمية ، مخرج PWM ، RS-232 ، زوج ADC 10 بت ، مدخلات لمستشعر درجة الحرارة الرقمي KTS-18B20 ، نظام CAT - رد فعل متحكم فيه على الأحداث ، واجهة قيادة مفتوحة (API) . وبالتالي ، تعد هذه الوحدة نموذجًا مُطورًا ومطورًا للمنتجات السابقة مع الحفاظ التام على توافق الموصلات والأوامر.

وحدة Laurent-2 مناسبة للتحكم في الأجهزة التناظرية والرقمية والمشغلات وأجهزة الاستشعار عبر الإيثرنت. هناك عدة طرق للتحكم في الوحدة: من خلال واجهة الويب ، واستخدام طلبات http المباشرة ، واستخدام الأوامر النصية عبر منفذ TCP ، واستخدام البيانات الواردة من منفذ COM ، وبشكل مستقل عبر نظام CAT ، وأخيرا من خلال M2M.

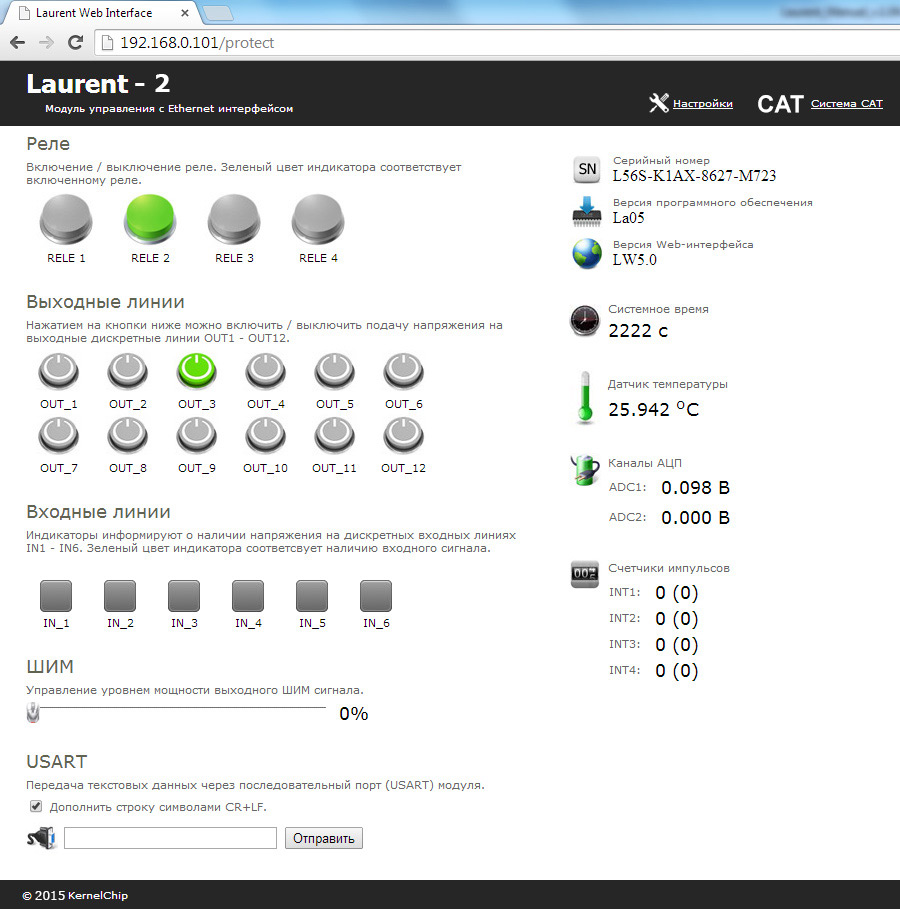

ستعمل صفحة التحكم على الويب المضمنة في الوحدة النمطية في أي متصفح ؛ وعنوانه الافتراضي هو 192.168.0.101. فيما يلي واجهة مرئية ملائمة لإدارة موارد الوحدة النمطية المختلفة ومراقبة المعلمات عبر الإنترنت.

باستخدام نظام CAT ، يتم تكوين استجابات الوحدة للأحداث المختلفة في مدخلاتها: عندما يتم تجاوز عتبة درجة الحرارة ، أو عن طريق عداد النبض ، أو بواسطة المؤقت ، أو عندما لا يكون هناك استجابة من الجهاز البعيد لأمر PING. يتيح لك نظام CAT برمجة الوحدة النمطية واستخدامها بشكل مستقل دون الحاجة إلى الاتصال بالشبكة طوال الوقت.

باستخدام وحدة Laurent-2 ونظام CAT ، يمكنك إنشاء نظام للمراقبة التلقائية لحالة الخادم عبر الشبكة وإعادة تشغيله على الفور في حالة اكتشاف "تجميد". سيكون الخادم و Laurent-2 على نفس الشبكة الفرعية. سيرسل Laurent-2 بشكل دوري أمر PING إلى الخادم عن طريق عنوان IP الخاص به ، وإذا لم تكن هناك إجابة ، فستتم إعادة ضبط الطاقة تلقائيًا عبر الترحيل.

يمكن توصيل وحدات Laurent-2 بسهولة بشبكة Wi-Fi لاسلكية عبر موجه Wi-Fi. يتيح لك هذا المزيج من وحدة Laurent-2 وجهاز توجيه Wi-Fi التحكم / إدارة الوحدة من أي جهاز مجهز بواجهة Wi-Fi على مسافة كبيرة.

لوران-2G

وحدة Laurent-2G هي نسخة معدلة من وحدة Laurent-2 ، تتم إضافة مودم GSM فقط مع إمكانية توصيل هوائي به. تم تصميم Laurent-2G ، مثل النموذج السابق ، للتحكم في الأجهزة الرقمية والتناظرية ، وأجهزة الاستشعار والمشغلات عبر واجهة Ethernet (LAN) ، حيث لا يزال بإمكانك التحكم فقط من خلال واجهة GSM - باستخدام أوامر SMS أو أوامر نغمة DTMF.
