برمجة الصمام تحكم إشارة

اليوم لا يكاد يكون من الممكن مفاجأة أي شخص بعلامة مضيئة أو مربع ضوء ساطع مع صورة مرسومة. يحتاج المستهلك إلى نظارات ، وصورة إعلانية ثابتة أصبحت شيئًا من الماضي ، تفسح المجال أمام عروض وعلامات ديناميكية مع أضواء جارية وبحروف قزحية ، بشكل عام - تستبدل الديناميكات الاستاتيكية.

وهذا ليس مفاجئاً على الإطلاق ، لأن السوق ظهر تحكم الصمام للبرمجةمما يتيح لك بسهولة إنشاء تأثيرات إضاءة ديناميكية فريدة من نوعها ، والتي ، إلى جانب مصابيح LED الحديثة ، يمكن أن تخلق معجزات حقيقية للتصور.

صندوق تحكم صغير لإشارة بناءً على طلب المصمم سيعيد إحياء خط LED ، المكون من الصمام duralightأو كتلة LED كبيرة - كتلة من المصابيح الفردية أو كتلة من خطوط كاملة من المصابيح. هذه الحلول القائمة مجموعات RGB LED ووحدات التحكم متعددة القنوات المقابلة القابلة للبرمجة - ما عليك سوى السماح للمصممين بإدراك أكثر الأفكار تعقيدًا للافتات.

سيجعل إقران عدة وحدات تحكم العلامة أكثر حيوية ، ناهيك عن الآلاف من الظلال المتاحة وعشرات التدرجات في السطوع. في الوقت نفسه ، لإنشاء تأثيرات ، يحتاج المستخدم فقط إلى فتح البرنامج على الكمبيوتر ، وكتابة برنامج نصي خفيف للإشارة ، وتوصيل جهاز التحكم بمنفذ USB ، وكتابة البرنامج النهائي إليه ، وكل ذلك - يمكن توصيل وحدة التحكم بالإشارة. بالمناسبة ، يمكن تجهيز بعض وحدات التحكم بأجهزة استشعار للضوء وأجهزة تحكم عن بعد.

وحدات التحكم القابلة للبرمجة ، من حيث المبدأ ، قادرة على التحكم في كل من المجموعات أحادية اللون التقليدية ومجموعات RGB للفولتية عادةً ما يصل إلى 24 فولت ، على الرغم من أن كل ذلك يعتمد على طراز وحدة التحكم وتعقيدها والغرض من المصمم.

وحدة التحكم قادرة على توفير ما يصل إلى 262000 لون ظلال في سطوع المعرفة من قبل المستخدم ، وسوف تعمل كل قناة من وحدة التحكم بشكل فردي. في الأساس ، لا يقتصر عدد القنوات ، بل يكفي لإرساء ومزامنة عدد وحدات التحكم المطلوب مع بعضها البعض.

عند إنشاء برنامج نصي في البرنامج ، سيتمكن المستخدم من اختباره على الفور بشكل مرئي - لتقدير كيف سيبدو عمل الإشارة ، وتصحيحها فورًا حسب تقديره. باختصار ، النظام مرن للغاية. وإذا كان يجب على المطور تشغيل دوائر تمثيلية معقدة ، فإن كتابة برنامج في بيئة ودية ومرئية للغاية يكفي الآن.

بعد ذلك ، على سبيل المثال ، ضع في اعتبارك بعض وحدات التحكم المصممة للعمل مع علامات LED.

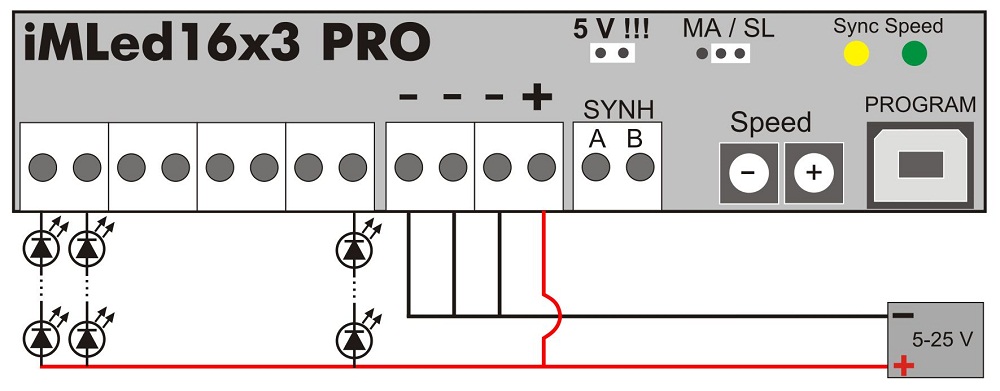

iMLed16x3_Pro (16ch ، 2A / ch) بواسطة Impuls Light

حجم وحدة التحكم هو 20 × 10 سم ، وارتفاعها 3.5 سم ، ويزن 200 غرام فقط. وحدة التحكم قادرة على التحكم في ما يصل إلى 16 قناة ، مع الفولتية من 5 إلى 25 فولت ، ويتم تحقيق الحد الأقصى الحالي من 32 أمبير ، لمدة 16 قناة من 2 أمبير ، مع إمدادات الطاقة 12 فولت من المصابيح.

يتم تنزيل البرنامج عبر كابل USB ، باستخدام تطبيق DynamicLight المدمج ، والذي يمكن للمستخدم من خلاله كتابة البرامج في 1336 خطوة لجهاز تحكم واحد بحجم خطوة وقت من 5 ميلي ثانية إلى 4 دقائق.

يتم تنظيم سرعة البرنامج النصي بالكامل بناءً على طلب المستخدم. لذلك ، يحصل المستخدم على فرصة في بضع دقائق لإنشاء برنامج نصي ديناميكي بأي تعقيد.

المستخدم لديه 16 قناة أو 5 مجموعات مستقلة ل RGB. يمكنك توصيل وحدات وأشرطة أحادية اللون ومصابيح LED بكسل ومجموعات RGB للفولتية من 5 إلى 24 فولت.

يتم تقديم برنامج "DinamicLight" لوميض البرنامج النصي في وحدة التحكم كمصفوفة ، يحتاج المستخدم إلى تعبئتها من خلال تعيين تدرج الألوان ، ووضع التشغيل والإيقاف لكل مكون أو مجموعة ، وتمكين التأثيرات (تجاوز السعة ، والانتقال ، وتأثير القوية ، وما إلى ذلك) وكذلك ضبط الوقت بين التحولات. يتم تعيين تدرج الألوان يدويًا من اللوحة ، ويتم ببساطة إدخال السطوع والوقت بالأرقام.

تكمن راحة استخدام البرنامج في حقيقة أنه يمكن استدعاء كل مجموعة من مصابيح LED باسمها حتى لا تتشوش أثناء عملية إنشاء البرنامج النصي.

لإنشاء المزيد من القنوات للافتات ، أو لتوفير المزيد من العناصر الحالية ، يكفي مزامنة عدة وحدات تحكم iMLed16x3_Pro مع بعضها البعض من خلال مبدأ العبد الرئيسي ، ثم قم بتوصيل وحدات التحكم مع بعضها البعض باستخدام كابل ثنائي الأسلاك.

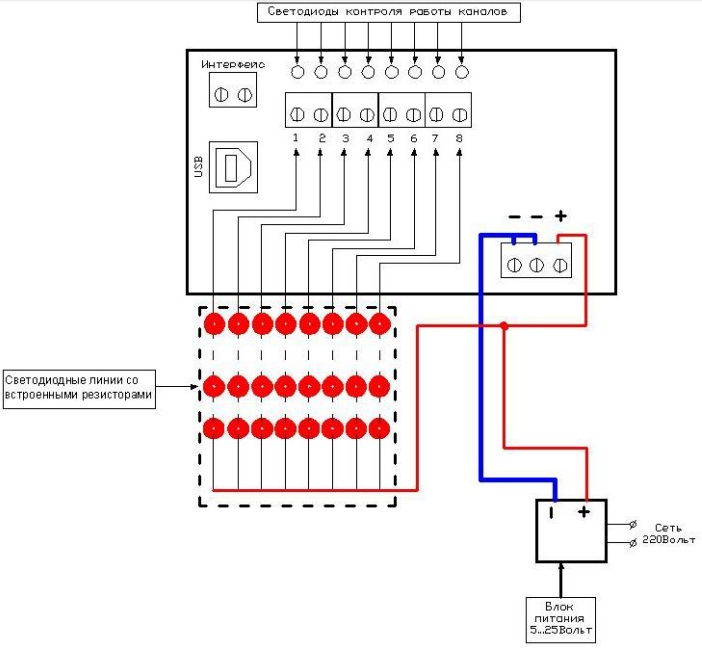

RUNLINE المسيطر 810

يبلغ حجم جهاز التحكم 11.5 × 6.5 سم ، وارتفاعه 4 سم ، ويبلغ وزنه الخفيف 330 جرامًا. يمكن لوحدة التحكم التحكم في ما يصل إلى 8 قنوات ، مع وجود جهد في المدى من 4 إلى 25 فولت ، بحد أقصى إجمالي حالي يبلغ 40 أمبير وتيار أقصى يبلغ 10 أمبير لكل قناة.

يتم تنزيل البرنامج عبر USB ، باستخدام برنامج الملكية المخصص للتحكم في Led ، والذي يستطيع المستخدم من خلاله كتابة البرامج في 65000 خطوة لوحدة تحكم واحدة مع التكرار ، مع مدة إطار زمني من 1.6 ميلي ثانية إلى 4 ثوان. يمكنك إنشاء برنامج نصي ديناميكي لأي تعقيد باستخدام التطبيق في دقائق.

8 قنوات متاحة للبرمجة. يمكنك توصيل وحدات أحادية اللون ، وأشرطة ، ومصابيح LED بكسل ولوحة للجهد من 4 إلى 25 فولت.

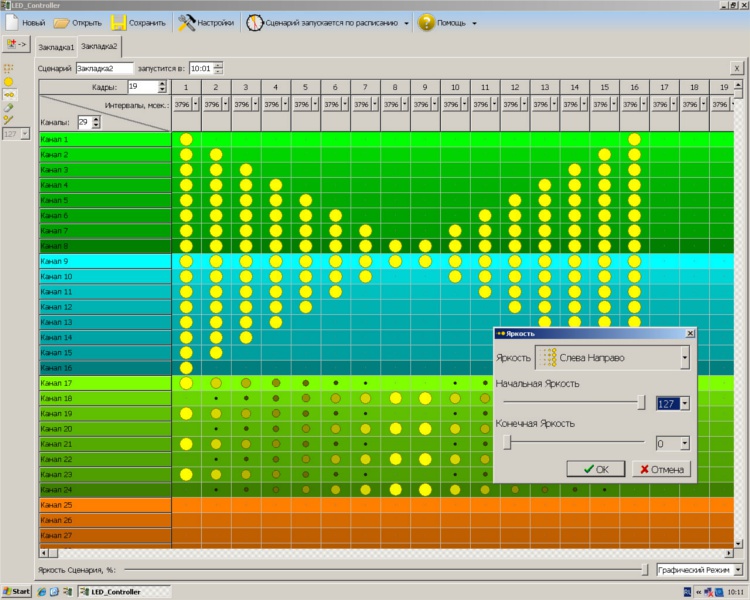

يتم تقديم نافذة برنامج "Led controller" لفلاش البرنامج النصي في شكل مصفوفة من الخلايا مع المساطر: اسم القناة رأسياً ووقت التشغيل - أفقياً ، الذي يملأه المستخدم ، ويضبط وضع التشغيل والإيقاف لكل مكون أو مجموعة ، مضيفا التأثيرات ، ضبط الفواصل الزمنية لوقت العمل باستخدام شريط التمرير مريحة.

لا تكمن راحة استخدام البرنامج في التمثيل المرئي للعلامة فحسب ، بل أيضًا في إمكانية تسمية كل قناة لتسهيل التنقل أثناء إنشاء البرنامج النصي.

لإنشاء المزيد من القنوات للافتات ، يكفي مزامنة العديد من وحدات التحكم Dominator 810 مع بعضها البعض ، ويمكنك كتابة برنامج لعدة وحدات تحكم في نفس الوقت ، فقط سيكون هناك المزيد من القنوات في النافذة ، وسيتم تلوين الخلايا لكل وحدة تحكم.
