كيفية اختيار المقطع العرضي السلكي لشبكات الإضاءة 12 فولت

في المحادثات مع العملاء ، عند مناقشة إضاءة الهالوجين بجهد 12 فولت ، لسبب ما ، تومض كلمة "التيار المنخفض" في كثير من الأحيان ، والتي تميز الموقف المقابل لاختيار الأسلاك - التي هي في متناول اليد ، ثم نستخدمها ، الجهد آمن.

إن جهد 12 فولت آمن حقًا ، بمعنى أن لمس الأسلاك العارية بمثل هذا الجهد ليس محسوسًا ، لكن التيارات في هذه الدوائر تتدفق إلى حد كبير (انظر يسلط الضوء على استخدام الجهد الآمن في الحياة اليومية).

النظر في الغذاء كمثال. مصباح هالوجين عادي قدرة 50 واط ، التيار في الدائرة الأولية للمحول I = 50W / 220V = 0.23A (أو بشكل أكثر دقة ، مع مراعاة كفاءة المحول) ، في حين أن التيار I = 50W / 12V = 4.2 A يتدفق في الدائرة الثانوية 12 فولت ، والذي هو بالفعل 18 مرة أكثر. إذا لم تأخذ هذه الحقيقة في الاعتبار ، فقد تواجه مفاجآت غير سارة للغاية.

في أحد الأيام جاءني رجل للتشاور وأخبره بما فعله في منزله إضاءة الهالوجين، يستخدم محول التعريفي موثوق 1000W في حمولة من 900W ، تنفق من مربع التركيب سلك منفصل لكل مصباح ، ولكن في لحظة التبديل على الأسلاك اشتعلت فيها النيران ببساطة ، وتلك الأسلاك التي أدت من إخراج المحولات إلى صندوق التركيب.

على سؤال حول قسم من الأسلاك وضعت - الجواب: "قسم عادي ، كما هو الحال في أي مكان آخر - 1.5 ملم²في الوضع الثابت ، يجب أن يتدفق التيار I = 900W / 12V = 75A من خلال هذا السلك ، وحتى أكثر عند تشغيله. يجب أن يكون المقطع العرضي للسلك النحاسي في مثل هذه الظروف 16 مم على الأقل². ومن هنا الاستنتاج: من المهم ألا ننسى زيادة التيارات في دوائر 12 فولت ، وبالتالي اختيار الأسلاك. هذا ، ومع ذلك ، في بعض الأحيان غير كافية تماما.

في كثير من الأحيان يتعين علينا التعامل مع الشكاوى التي عند استخدام محولات عالية الطاقة (في هذه الحالة ، 200W هي بالفعل عالية الطاقة) ، وتوفير عدة مصابيح ، يتناقص سطوع المصابيح بشكل ملحوظ مع زيادة المسافة من المحول. محاولات التعامل مع هذه المشكلة عن طريق زيادة قوة المحول ، بالطبع ، لا تؤدي إلى تحسن في الموقف ، خاصة وأن الزيادة في قوة المصابيح المستخدمة لا تساعد. الحقيقة هي أن سبب هذه الظاهرة أمر شائع انخفاض الجهد على الأسلاك وفقا لقانون أوم.

نوضح ما قيل في مثال ملموس:

افترض أنك بحاجة إلى تشغيل مجموعة من ثلاثة مصابيح كل منها 50 وات ، وتقع على مسافة L من المحول ، كما هو موضح في الشكل:

الدائرة المعادلة لها الشكل:

مقاومة كل مصباح Rl = U²/ P = 2.88 أوم ، ومقاومة السلك هي طول L وعرضي المقطع S

حيث ρ - المقاومة ، في هذه الحالة النحاس (0.0173 أوم مم²/ م).

إذا تم اعتماد الجهد U في إخراج المحولات₀ = 12 فولت ، ثم التيار من خلال كل مصباح

والقوة الصادرة في المصباح

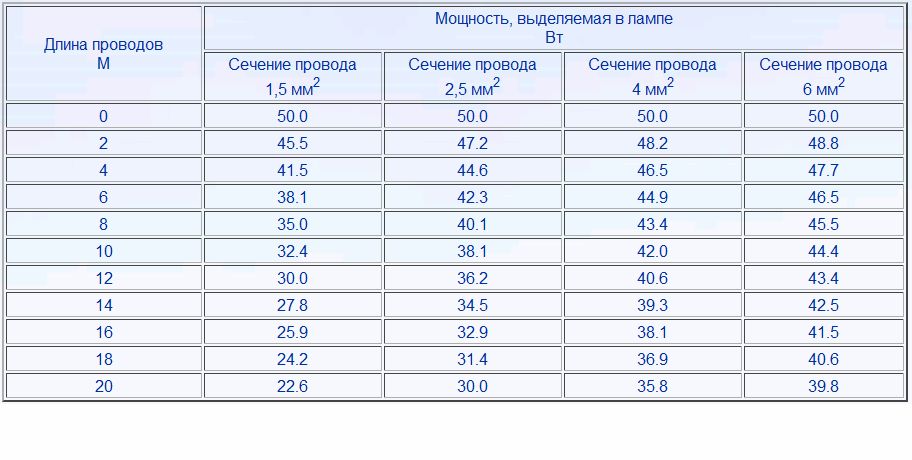

باستخدام هذه الصيغ ، من السهل حساب الطاقة مقابل طول السلك. يتم عرض نتائج الحساب في الجدول (إذا قمت بالنقر فوق الصورة ، فسيتم تحميل الجدول بتنسيق أكبر):

كما يتبين من الجدول ، تنخفض الطاقة بسرعة كبيرة مع زيادة أطوال الأسلاك، هذا أكثر وضوحا في الرسوم البيانية:

الشكل 3. فقدان طاقة المصباح حسب طول أسلاك التزويد

من الممكن تجنب التباين الملحوظ في التدفق الضوئي للمصابيح ، ليس فقط من خلال استخدام سلك كبير المقطع العرضي ، ولكن أيضًا عن طريق تقسيم المصابيح إلى مجموعات تغذيها أسلاك فردية ، في الحد الذي يتم فيه تغذية كل مصباح بسلك خاص به. في أي حال ، عند شراء معدات الإضاءة ، من المفيد أن تطلب من البائع تقديم توصيات دقيقة بشأن اختيار المقطع العرضي السلكي ومخطط التثبيت.

يمكن العثور على توصيات محددة لاختيار المقطع العرضي السلكي في دائرة الإضاءة 12 فولت عند استخدام المحولات الإلكترونية والحث في الجداول المقابلة.

جداول لاختيار المقطع العرضي للأسلاك في دوائر الإضاءة المنخفضة الجهد

كما هو موضح سابقًا ، من تحليل فقد الطاقة في شبكات الإضاءة 12 فولت ، يجب اختيار المقطع العرضي للأسلاك لإضاءة الهالوجين بـ 12 فولت مع مراعاة إجمالي الطاقة للمصابيح المتصلة بالمحول وطول هذه الأسلاك.

تعتمد طريقة تحديد المقطع العرضي للأسلاك على المصدر الذي يتم استخدامه لتشغيل الدائرة: إلكتروني أو تحريض. لا يمكن أن يتجاوز طول الأسلاك المسموح بها في الدائرة الثانوية لمصادر الطاقة الإلكترونية ، كقاعدة عامة ، مترين (في حالات نادرة للغاية ، يُسمح بأطوال تصل إلى 3 أمتار للمحولات عالية الطاقة). في هذه الحالة استخدام سلك مع المقطع العرضي المحدد في وثائق المحولات. إذا كانت هذه البيانات غير متوفرة ، يمكنك استخدام البيانات من الجدول مؤقتًا:

طاولة مستعرضة من الأسلاك النحاسية في دائرة إضاءة 12 فولت يصل طولها إلى مترين (لمصادر الطاقة الإلكترونية). إذا قمت بالنقر فوق الصورة ، فسيتم تحميل الجدول بتنسيق أكبر.

عند استخدام محولات الحث ، يكون طول السلك في الدائرة الثانوية محدودًا فقط عن طريق انخفاض الجهد عبر الأسلاك ، وبالتالي يمكن أن يكون أكبر بكثير من إمدادات الطاقة (نبض) الإلكترونية، يخضع للتعويض عن طريق زيادة المقطع العرضي للسلك.

ويرد أدناه جدول لاختيار المقطع العرضي للأسلاك حسب الطاقة الكلية للمصابيح المتصلة باللف الثانوي لمحول التعريفي وطول هذه الأسلاك. يجب مراعاة أن المصابيح يمكن تقسيمها إلى مجموعات ، كل منها متصل بسلكها الخاص ، وفي هذه الحالة ، يتم تحديد المقطع العرضي لسلك المجموعة حسب الجدول لكل مجموعة على حدة. في الحد ، يمكن توصيل كل مصباح بسلكه الخاص.

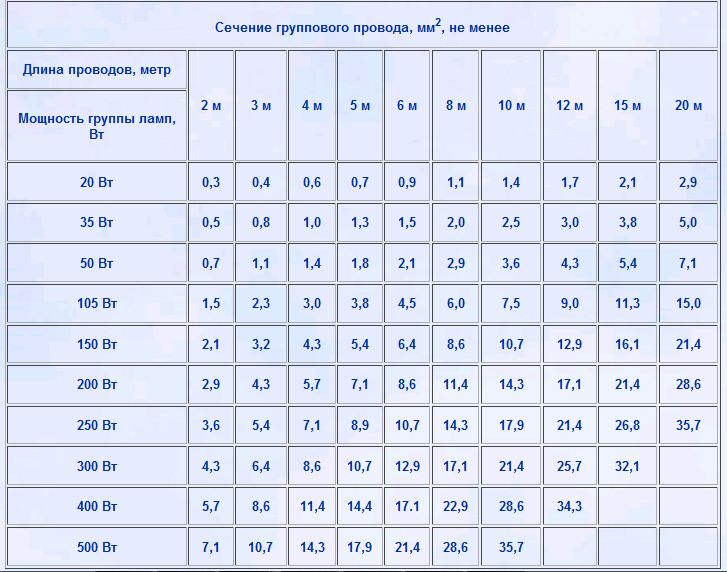

طاولة مستعرضة من الأسلاك النحاسية في دائرة الإضاءة 12 فولت (لمحولات الحث).
