555 الموقت المتكامل السفر ورقة البيانات
ذات مرة ، قبل حوالي عشرين عامًا ، تم إنتاج ما يقرب من جميع المعدات الإلكترونية ، المحلية منها والصناعية ، محليًا. وفقا لذلك ، تم استخدام قاعدة عنصري بأكمله - الترانزستورات ، والدوائر الدقيقة ، الثنائيات ، المقاومات ، المحلية.
لفهم هذا ، وإن لم يكن كبيرًا وفقًا للمعايير الحديثة ، فقد تم إصدار كتب مرجعية. كان هذا الأدب نادرًا لدرجة أنه ، من الناحية الحالية ، يجب أن يُطلق عليه أكثر الكتب مبيعًا: في المكتبات ، تم بيع جميع الأدبيات المتعلقة بالإلكترونيات على الفور. وكان مشتري هذه الكتب بشكل رئيسي هواة الراديو والمهندسين إصلاح.
كما هو الحال في ياندكس. هناك كل شيء
حاليًا ، يتم تطوير وتصنيع جميع الأجهزة الإلكترونية في الخارج ، وبالتالي فإن القاعدة الأساسية بأكملها هي أيضًا "من هناك". هذا ملحوظ بالفعل في مرحلة الحصول على مكونات الراديو في أسواق الراديو وفي المتاجر عبر الإنترنت. إذا كنت تبحث عن ، على سبيل المثال ، KR1006VI1 ، فسيقوم البائعون المفيدون بالتأكيد بتقديمك NE555. يمكنك العثور على الكثير من الأمثلة المشابهة. هذه الحالة ببساطة مرضية ، لأنه من الخطيئة أن تخفي ، في الحقبة السوفيتية ، مكونات الراديو ببساطة "تم جرها" من الشركات ، ولكن في نفس الوقت لم يتم العثور على كل ما هو مطلوب.
بطبيعة الحال ، لا يمكن العثور على أدلة ورقية للأجزاء المستوردة ، لأنها ببساطة لا تصدر. لكن الشركات - الشركات المصنعة لكل ترانزستور ، أو الصمام الثنائي أو دائرة كهربائية صغيرة في شكل إلكتروني ، وغالبًا ما تكون في شكل ملفات * .pdf ، تُصدر الوثائق الفنية - ورقة البياناتوالتي يمكن العثور عليها دائما على شبكة الإنترنت.
الآن لا يتعين عليك البحث في دليل مكون من ألف صفحة للعثور على الخصائص التقنية لترانزستور واحد أو صمام ثنائي. يتناسب حجم المعلومات هذا مع صفحة أو صفحتين فقط. صحيح ، تجدر الإشارة إلى أنه إذا كانت ورقة البيانات هذه لشيء أكثر تعقيدًا ، على سبيل المثال ، لوحدة تحكم متحكم دقيق ، فيمكن أن يستغرق الوصف أكثر من عشرة أو حتى مئات الصفحات.
555 صحيفة بيانات الموقت المتكاملة
في التنسيق الإلكتروني ، يوجد ملف NE555.pdf ، ويبلغ حجمه حوالي 600 كيلو بايت. في هذه الحالة ، يجب الانتباه إلى هذه التفاصيل. يتم إنتاج ورقة بيانات الوثائق ، مثل أجهزة ضبط الوقت 555 نفسها ، من قبل العديد من الشركات. تظل المؤقتات مؤقتات ، ولا يتغير شيء داخلها أو خارجها. لكن حجم ملفات ورقة البيانات يمكن أن يختلف من مائة كيلوبايت صغير إلى سبعمائة تقريبا. فهو يقع في حوالي 25 صفحة.
يرجع هذا الاختلاف إلى حقيقة أنه في بعض الأوصاف ، يمكنك فقط العثور على المعلمات الكهربائية ، و pinout ، واسم الإشارات والدائرة الداخلية. وفي أخرى ، أكثر حجمًا ، هناك أيضًا مخططات تبديل مختلفة ، صيغ حساب وأكثر من ذلك بكثير. لذلك ، ceteris paribus ، يجب عليك مشاهدة المزيد من ملفات * .pdf الضخمة. بعد ذلك ، سيتم النظر في عدة مخططات من ورقة البيانات NE555.pdf.
متعدد الهزاز من ورقة البيانات
في المادة السابقة "تصاميم على توقيت لا يتجزأ 555" وكان الشكل 9 مخططا لهزاز متعدد تتأرجح الذاتي. لا تستخدم هذه الدائرة دبوس 7 ، الذي تم تصميمه خصيصًا لتصريف مكثف محدد للوقت ، ويتم شحن المكثف وتفريغه من خلال المقاوم R1. لذلك ، يمكن أن تكون نبضات الخرج لهذا المولد مجرد نبضات من شكل التعرج. دورة عمل هذه البقول هي 2.
من أجل الحصول على نبضات من أي دورة عمل مطلوبة ، يوصي المصنعون بدائرة مختلفة قليلاً ، كما هو موضح في الشكل 1.
تشير حاشية الشكل إلى أنه ينبغي توصيل دبوس 5 CONT بسلك شائع من خلال مكثف صغير لمنع التداخل. حول هذا الاستنتاج سوف يوصف أدناه.
الشكل 1
والشكل 2 يبين الرسوم البيانية توقيت.
الشكل 2
عند تشغيل الطاقة ، يتم تفريغ المكثف C ، وبالتالي فإن TRIG pin 2 يكون منخفضًا ، مما يتسبب في ضبط الإخراج OUT (pin 3) على مستوى عالٍ.يبدأ Capacitor C بالشحن عبر المقاومات (Ra + Rb) حتى يصل الجهد عبره إلى الحد الأعلى للموقت (0.67 * Vcc). وقت الشحن سيكون tH = 0.693 * (RA + RB) * C.
بهذه الطريقة ، يتم تشكيل مدة النبض.
بعد هذا الوقت ، ينتقل خرج المؤقت إلى مستوى منخفض ، ويتم تفريغ المكثف C عبر المقاوم RB وإخراج خاص 7 DISCH (تفريغ). يستمر التفريغ حتى ينخفض الجهد عبر المكثف إلى (0.33 * V) ، عتبة الاستجابة المقارنة علم حساب المثلثات. يتم تعيين إخراج الموقت عالية ، وتبدأ الدورة مرة أخرى. وقت التفريغ هو tL = 0.693 * (RB) * C. سيكون هذا هو وقت التوقف المؤقت.
فترة تكرار النبضة تساوي مجموع فترة النبض والإيقاف المؤقت = tH + tL + 0.693 * (RA + 2RB) * C ، ومعدل تكرار النبضة سيكون التردد 1.44 / ((RA + 2RB) * C).
يوضح الشكل 3 رسمًا مأخوذًا من ورقة البيانات. يتيح لك تحديد تردد النبضات على الأقل تقريبًا مع أي مجموعة من مكثفات التوقيت والمقاومات. بتعبير أدق ، يتم تحديد التردد أثناء العمليات الحسابية ، ثم أثناء التوليف. بعد كل شيء ، ليس سراً على أي أحد أن العديد من الصيغ في الإلكترونيات تعطي نتائج تقريبية.
عند استخدام الرسم التخطيطي ، يكون العكس ممكنًا أيضًا ، وهو تحديد معلمات سلسلة RC بتردد معين.
الشكل 3
يجب الانتباه إلى مثل هذه التفاصيل: في أي من الصيغ أعلاه ، يوجد جهد تزويد. وبالتالي ، فإن وتيرة التذبذبات ، ودورة عملهم ، لا تعتمد بأي حال على التغذية. يتم تعيين هذه القيم فقط من خلال معلمات سلسلة RC. يعتمد استقرار تردد النبض عند إخراج الموقت أيضًا على ثبات هذه المعلمات.
استنتاج غامض 5 CONT
CONT تعني التحكم CONTROL. ومن هنا يتم تطبيق الجهد السيطرة ، وأحيانا يطلق عليه تعديل. مع ذلك ، يمكنك تغيير القيم الثابتة لعتبات المقارنة ، مما يجعل من الممكن تغيير وقت الشحن - تفريغ مكثف ضبط الوقت. يتيح لك عنصر التحكم هذا إنشاء مولدات باستخدام PWM وتعديل نبضات الوقت للإشارة. تظهر دائرة المغير PWM في الشكل 4 ، ومخططها الزمني في الشكل 5.
الشكل 4
إذا نظرت عن كثب إلى الدائرة ، فيمكننا القول إن هذه تجربة مألوفة. وقد ورد وصفه في المقال. "تصاميم على توقيت لا يتجزأ 555". لا يتم استخدام دبوس 5 CONT فقط في دائرة المذبذب الأحادي ، فمن المستحسن ببساطة "تأريضه" من خلال المكثف الموضح في الخط المتقطع. تسمح لنا مخططات التوقيت الموضحة في الشكل 5 باستخلاص الاستنتاجات التالية:
الشكل 5
في حد ذاته ، لا ينتج مُشَغِّل النبض ، أي ليس مولد.
يتم تغذية البقول الخارجية لمدخلاتها ، في هذه الحالة مع تكرار ثابت ودورة العمل.
يتم تطبيق جهد تعديل بالتناوب على إدخال التحكم CONT ، والذي يتم بموجبه تغيير عتبات مقارنات الدخل. يمكن توفير الجهد المعدل إما مباشرة أو من خلال مكثف العزل ، كما هو موضح في الملاحظة إلى الدائرة في ورقة البيانات.
تحدد عتبات تشغيل المقارنة الجهد الكهربي للشحنة - يتم عرض تصريف المكثف C المحدد للوقت بشكل واضح في الرسم البياني السفلي في الشكل 5.
مذبذب نابض
يظهر دائرتها في الشكل 6.
الشكل 6
تكرر الدائرة بالضبط دائرة الهزاز المتعددة الموضحة في الشكل 1 ، وهي تستخدم فقط دبوس 5 CONT ، والذي يتم تطبيق جهد تحكم على شكل ثلاثي الزوايا عليه. يظهر الرسم البياني توقيت هذا المولد في الشكل 7.
تجدر الإشارة إلى أن قيم الوقت الأفقي وحساسية قناة الانحراف العمودي تظهر في جميع المخططات الزمنية. وهذا هو ، قبلنا ليس مجرد رسم مرفوع ، ولكن التذبذبات الحقيقية. لذلك ، يمكن استخدامها لتحديد سعة الفولتية المعدلة ، وكذلك فترة وتكرار نبضات المدخلات والمخرجات.
الشكل 7
يكرر الجهد الموجود على المكثف ، أو بالأحرى غلافه ، شكل إشارة التعديل تمامًا ، ويختلف تردد نبضات الخرج تبعًا للجهد المعدل. مع الحد الأدنى من الجهد تعديل ، تردد خرج المولد هو الحد الأقصى. مع زيادة هذا الجهد ، ينخفض تردد الخرج ويصل إلى الحد الأدنى عندما يصل الجهد المعدل إلى الحد الأقصى.
عندما يبدأ الجهد المعدل ، الذي تجاوز الحد الأقصى ، في الانخفاض ، يبدأ تردد المولد في الزيادة ، - تتكرر الدورة مرة أخرى. إن سعة الشحنة - يتغير تفريغ المكثف المتغير بمرور الوقت أيضًا تحت تأثير تعديل الجهد.

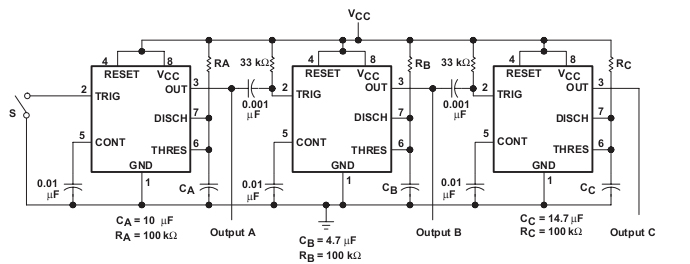

بالإضافة إلى الدوائر التي تم أخذها في الاعتبار ، تنظر ورقة البيانات أيضًا في دوائر كاشف فقد النبض ، طلقة التقسيم ، مقسم التردد ، وكذلك دائرة توقيت التسلسل الموضحة في الشكل 8.
الشكل 8
منطق الموقت بسيط: عندما تضغط على الزر S ، يبدأ الموقت A ويظهر جهد عالي المستوى في إخراج Output A ، الذي ينتقل إلى مستوى منخفض بعد سرعة الغالق التي تحددها دائرة توقيت RA * CA. يتم تغذية الفرق السلبي لهذا النبض من خلال الدائرة التفاضلية 0.001 فائق التوهج * 33KΩ بإدخال TRIG في اللقطة الواحدة التالية ويبدأ تشغيله.
في إخراج الثانية طلقة واحدة تعيين مستوى عال. في نهاية التأخير الزمني ، تبدأ اللقطة الثانية الثالثة. من حيث المبدأ ، من الممكن زيادة هذه السلسلة التسلسلية من اللقطات الواحدة إلى ما لا نهاية. يظهر الرسم البياني توقيت للخلايا الثلاث في الشكل 9.
الشكل 9
انظر إلى ورقة البيانات!
في ما يلي معلومات مفيدة حول العمل ، في هذه الحالة ، يمكن الحصول على مؤقت متكامل 555 من خلال دراسة ورقة البيانات. وبعد ذلك في كثير من الأحيان في العديد من المنتديات الإلكترونية ، يجب أن ترى مربعات الحوار هذه: المساعدة ، pliz ، تجميع الدائرة ، وتشغيلها لا يعمل. وفي بعض الأحيان ، يبدو أن هذا يبدو وكأنه ورقة بيانات!
استمرار المقال:الموقت 555. محولات الجهد
