كيفية إصلاح الثريا الصينية - قصة إصلاح واحد
في المقال "كيفية التحكم في الثريا في سلكين" تم النظر في مخططات مختلفة ، مما يتيح التبديل عدة مجموعات من المصابيح. خوارزمية التشغيل لجميع الدوائر هي نفسها: بنقرة قصيرة على التبديل ، تضيء المجموعة الأولى ، والثانية ، والنقر الثالث على كلتا المجموعتين في وقت واحد. لإيقاف تشغيل الثريا ، قم بتبديل المفتاح ، كالمعتاد ، إلى الوضع المفتوح.
تم تطوير جميع الدوائر التي تم النظر فيها في أوقات مختلفة بواسطة هواة الراديو. في الثريات المصنوعة في الصين ، تم تثبيت هذه الأجهزة بالفعل ، وبالإضافة إلى ذلك ، هناك بعض الإضاءة الإضافية وحتى المؤثرات الصوتية في بعض الأحيان. شارك زميلي في العمل في إصلاح أحد هذه الأجهزة: حتى تنشغل بإصلاح معدات الإنتاج ، يمكنك العمل بجد من أجل نفسك. وكان عيب الجهاز المذكور مثل هذا - بغض النظر عن كيفية النقر فوق التبديل ، لا شيء يتحول. لا يزال نجح في إصلاح الدائرة ، ولكن بطريقة غير عادية إلى حد ما. علاوة على ذلك ، فإن العيب نفسه لم يفهم من قبلنا. لكن أول الأشياء أولا.
في المظهر ، الجهاز بسيط للغاية. هناك مرحلتان ، ودائرة كهربائية صغيرة ، وعدة أجزاء على اللوحة أكبر قليلاً من علبة الثقاب. يظهر مظهر اللوحة في الشكل 1.
الشكل 1. ظهور لوحة من الثريا الصينية
ورقة البيانات الصينية
كان من الطبيعي افتراض أن كل منطق العمل مخفي في شريحة HL2609. لم يسفر البحث عن مواقع مألوفة مع أوراق البيانات عن شيء: لم نتمكن من العثور على الشريحة في أي مكان. ولكن نتيجة لعمليات البحث في Google و Yandex ، كان لا يزال من الممكن العثور على شخص غريب غامض. صحيح أن الوصف كان باللغة الصينية ، والذي كان متوقعًا بالفعل.

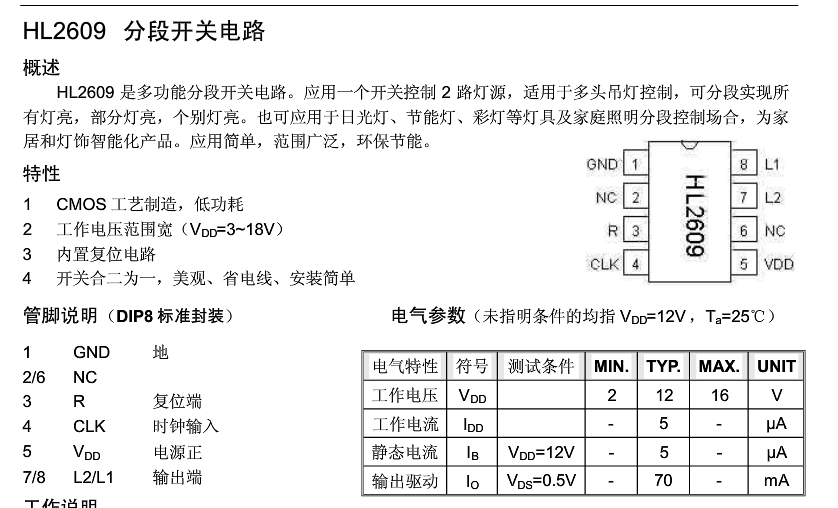

لم يكن من الممكن تنزيله ، كالعادة ، بتنسيق * .pdf ، لذلك كان لا بد لي من أن أكون راضياً عن لقطات الشاشة - لقطات الشاشة. في المجموع ، كان هناك ثلاث لقطات من هذا القبيل ، أولها مبين في الشكل 2.
الشكل 2. Pinout وأنماط التشغيل من رقاقة HL2609.
إذا لم تهتم بالهيروغليفية ، فيمكنك من خلال هذا الشكل استخلاص المعلومات التالية.
أولاً ، لدينا شريحة HL2609 في الحزمة DIP-8. ثانيا ، هذا هو رقاقة من بنية CMOS (في النسخة الروسية هو أيضا CMOS) ، قابلة للتشغيل في نطاق الفولتية العرض 2 ... 16V ، مع الحد الأقصى لانتاج الحالي يصل إلى 70mA. يُظهر أيضًا pinout (مصطلح أكثر حداثة ، كلمة عامية إلى حد ما - pinout) للدائرة الصغيرة.
يتم توفير الطاقة بين 1 و 5 دبابيس ، يتم توصيل الحمل (L1 ، L2) إلى دبابيس 7 و 8 ، دبابيس 2 و 6 ، المعينة كـ NC (لا يوجد اتصال) داخل الدائرة الصغيرة غير متصلة في أي مكان.
Pin 3 ، والمشار إليه بالرمز R ، هو إعادة تعيين الدائرة الدقيقة إلى حالتها الأولية عند تشغيلها لأول مرة ، والدبوس 4 من CLK عبارة عن نبض مدار يغير حالة الدائرة الصغيرة خلال النقرات قصيرة المدى اللاحقة للمحول.

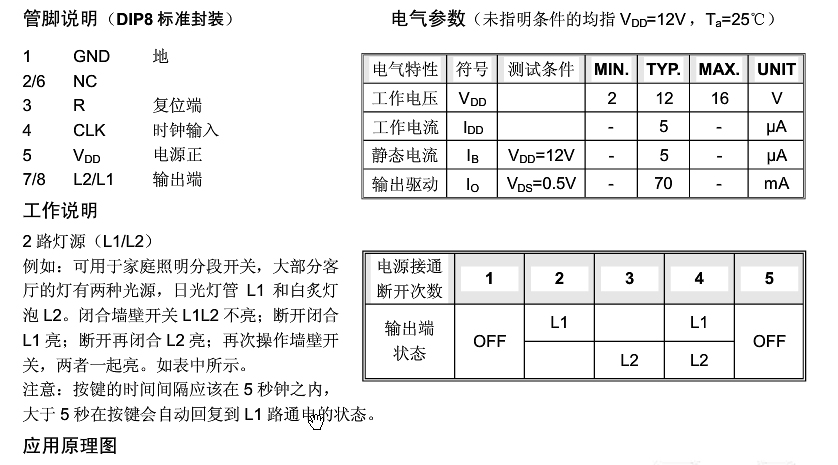

يوضح الشكل 3 في الجدول السفلي منطق الدائرة الدقيقة (جدول الحقيقة). إنها لا تحتاج إلى شرح مفصل.
الشكل 3. منطق رقاقة HL2609.

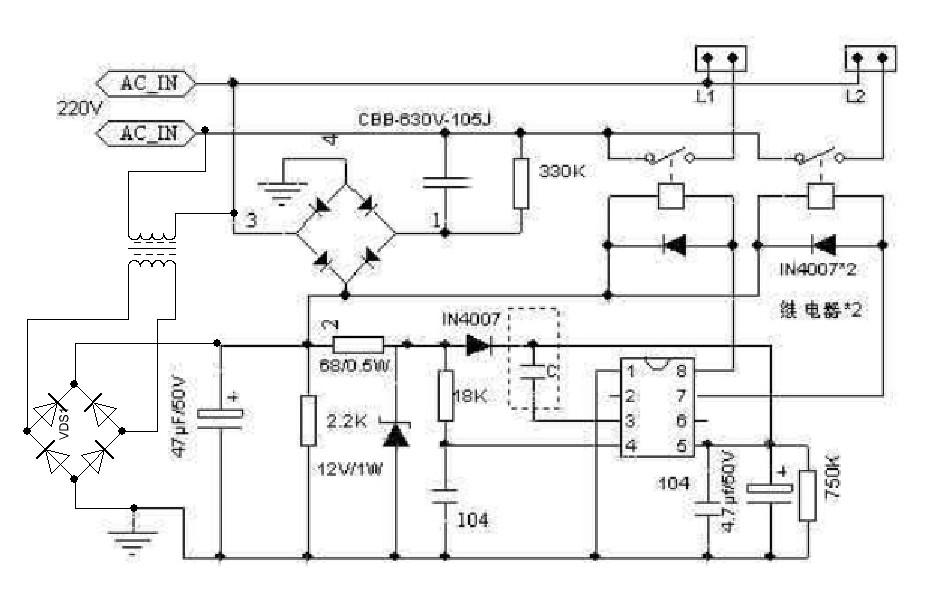

في نفس صفحة ورقة البيانات الصينية ، يوجد مخطط للجهاز بأكمله ، على ما يبدو ، كمخطط تحويل نموذجي. كما هو موضح في الشكل 4. لسوء الحظ ، لم يتم عرض الجهاز الداخلي للدائرة الكهربائية ، ولكن كيف يمكن أن يساعد أثناء الإصلاح؟
الشكل 4. نموذجي HL2609 الدوائر.
كيف ينبغي أن تعمل
لا تحتوي التفاصيل على المخطط ، وكذلك على اللوحة نفسها ، على تسميات قياسية ، مثل R1 ، R2 ، C1 ، إلخ. لذلك ، لتبسيط الوصف ، في هذا المخطط ، يجب أن يتم هذا الترقيم بشكل إضافي. وتظهر أرقام جزء في الشكل 4.
يتم تشغيل الدائرة بأكملها بواسطة مقوم محول VD1 ، مصنوع وفقاً لدائرة جسر به تقطيع مكثف C1.عندما تقوم بتشغيل الجهاز لأول مرة (عمود واحد من جدول الحقيقة) ، إلى أن يتم شحن المكثف C2 ، يكون المكثف C3 ذو جهد منخفض ، مما يعيد ضبط الدائرة الدقيقة إلى حالتها الأولية ، كلا المرحلتين متوقفتين ، والمصابيح لا تضيء بشكل طبيعي. علاوة على ذلك ، يتم شحن المكثف C3 إلى مستوى عال ولا يتأثر بالمزيد من تشغيل الدائرة.
في الوقت نفسه ، يتم شحن المكثف C5 ، والذي يوفر الطاقة للرقاقة بنقرة قصيرة على المفتاح للتبديل مجموعات من المصابيح. مع كل نقرة ، يتم إنشاء نبض على مدار الساعة على C4 مكثف ، والتبديل التبديل وفقا لجدول الحقيقة هو مبين في الشكل 3.
نظرًا لأن المكثف C2 ليس لديه وقت لإفراغه تمامًا خلال نقرة قصيرة ، لا يتم تشكيل نبض إعادة التعيين على المكثف C3 ولا يعود الجهاز إلى حالته الأصلية. يتم إيقاف تشغيل الثريا كالمعتاد ، والذي يتوافق مع العمود الأخير من جدول الحقيقة.
يبدو أن كل شيء بسيط وواضح ومفهوم ، ولكن كما اعتاد الكلاسيك أن يقول ...
"وتشغيله - لا يعمل!"
مخطط الجهاز ومنطق تشغيله بسيط وواضح ، ويبدو أنه ببساطة لا يوجد شيء لعدم العمل فيه. وبعد ...
مظهر خارجي من العيب - ليست مجموعة واحدة من المصابيح قيد التشغيل. فحص الأجزاء والثنائيات والمقاومات ، لم يجد المتر المتعدد الأجزاء المعيبة. تم فحص المكثفات ببساطة عن طريق طريقة الاستبدال. ما كان الاستنتاج من هنا؟ الشريحة هي المسؤولة.
عند فحص الدائرة ، اتضح أن المرحلات تحاول تشغيلها ، وأن تسلسل التبديل يتوافق تمامًا مع جدول الحقيقة الموضح في الشكل 3. لكن التشغيل لم يحدث تمامًا: عند المحطتين 7 و 8 ، انخفض الجهد فقط إلى 5 فولت. ولكن مع ترانزستورات الإخراج المفتوحة بالكامل ، يجب ألا يزيد الجهد في هذه المحطات عن 0.5 فولت.
بالمناسبة ، فإن الجهد عبر المكثف C2 "تراجع" أيضًا إلى 5V. زيادة في قدرة مكثف التبريد C1 أيضا لم يؤدي إلى القضاء على الخلل. أيضا ، تم فحص جسر الصمام الثنائي عن طريق الاستبدال. لم يتحقق أي تأثير إيجابي.
استمر البحث. بدلاً من التتابع ، تم توصيل مصابيح LED ، بالطبع ، بمقاومات محدودة. عندما ينقر المفتاح ، تضيء مصابيح LED وتخرج بالتسلسل المطلوب الموضح في جدول الحقيقة. يبدو أن هذا هو السبيل لحل المشكلة! من الضروري وضع optocoupler مع الترانزستور ، مثل هذا النوع من مكبر للصوت ، والتي سوف تتحكم في تشغيل التتابع. وتظهر هذه التجارب في الشكل 5.
الشكل 5
كان المنطق على النحو التالي. لا يمكن تشغيل الدائرة المصغرة الخاطئة في التتابع ، وينبغي أن يلغي مؤشر ضوئي optocoupler مرحلة إخراج الدائرة الدقيقة. سوف يعمل الترانزستور عند إخراج optocoupler بسهولة وبدون قيد أو شرط على التتابع. لكن مفاجأتنا لم تكن تعرف الحدود عندما كانت هذه المراجعة لا تزال لا تعمل على التتابع. يبدو أن التجارب قد وصلت إلى طريق مسدود وأن استمرارها لا معنى له.
تم حل المشكلة بطريقة مختلفة تماما. تمت استعادة الدائرة إلى حالتها الأصلية ، وتم توصيل مصدر إضافي بالتوازي مع مكثف C2 ، مجرد محول 12V مناسبة مع جسر المعدل.
بعد هذه الإضافة ، عملت الدائرة ، كما هو متوقع ، يتم تنفيذ خوارزمية التبديل بالكامل بالكامل. ومع ذلك ، فإن المشكلة تكمن داخل الشريحة ، ولكن من غير المحتمل شراء واحدة. لذلك ، هنا يمكنك فقط تكرار العبارة المخترقة التي تفيد بأن جميع الوسائل جيدة لتحقيق النتيجة. يتم إظهار الاتصالات الإضافية التي تم إجراؤها في الشكل 6.
الشكل 6
