التبديل مرور الإلكترونية
مفتاح الممر مألوف جدا لكبار السن. الآن تم نسيان هذا الجهاز إلى حد ما ، لذلك عليك أن تتحدث بإيجاز عن خوارزمية عملها.
تخيل أنك تترك غرفة في ممر لا توجد به نوافذ. انقر فوق المفتاح بالقرب من الباب ، ويضيء الضوء في الممر. يسمى هذا التبديل تقليديًا الأول.
بعد الوصول إلى الطرف الآخر من الممر ، قبل الخروج إلى الشارع ، يمكنك إطفاء الأنوار بواسطة المفتاح الثاني الموجود بالقرب من باب الخروج. إذا بقي شخص آخر في الغرفة ، فيمكنه أيضًا تشغيل الضوء باستخدام المفتاح الأول عند الخروج ، ثم إيقاف التشغيل بمساعدة الثاني. عند دخول الممر من الشارع ، يتم تشغيل المصباح بواسطة المفتاح الثاني ، ويتم بالفعل إيقاف تشغيله في الغرفة بواسطة الأول.
على الرغم من أن الجهاز بأكمله يسمى رمز التبديل ، إلا أن تصنيعه سيتطلب مفتاحين للتبديل. سوف مفاتيح التقليدية لا تعمل هنا. يظهر الشكل 1 رسم تخطيطي لمثل هذا الممر.
الشكل 1. التبديل الممر مع اثنين من مفاتيح.
كما يتضح من الشكل ، الدائرة بسيطة جدا. سوف يضيء المصباح إذا كان كلا المفتاحين S1 و S2 مغلقين على نفس السلك ، إما أعلى أو أسفل ، كما هو موضح في الرسم التخطيطي. خلاف ذلك ، المصباح مغلق.
للتحكم في مصدر ضوء واحد من ثلاثة أماكن ، وليس بالضرورة مصباح كهربائي واحد ، يمكن أن يكون عدة مصابيح تحت السقف ، المخطط مختلف بالفعل. يظهر في الشكل 2.
الشكل 2. التبديل الممر مع ثلاثة مفاتيح.
بالمقارنة مع المخطط الأول ، فإن هذا المخطط أكثر تعقيدًا إلى حد ما. ظهر عنصر جديد فيه - التبديل S3 ، والذي يحتوي على مجموعتين من تبديل جهات الاتصال. في موضع جهات الاتصال المشار إليها في الرسم التخطيطي ، يتم تشغيل المصباح ، على الرغم من أن الموضع الذي يتم إيقاف تشغيل المستهلك به عادة يتم الإشارة إليه. ولكن مع مثل هذا المخطط التفصيلي ، يكون من السهل تتبع المسار الحالي عبر المفاتيح. إذا تم نقل أي منها الآن إلى الموضع المقابل للموضع الموضح في الرسم التخطيطي ، فسيتم إيقاف تشغيل المصباح.
لتتبع المسار الحالي بخيارات أخرى لوضع المفاتيح ، يكفي فقط تحريك الإصبع وفقًا للمخطط ونقله عقلياً إلى جميع المواضع الممكنة.
عادةً ما تتيح لك هذه الطريقة التعامل مع مخططات أكثر تعقيدًا. لذلك ، لم يرد هنا وصف طويل وممل لتشغيل الدائرة.
يتيح لك هذا المخطط التحكم في الإضاءة من ثلاثة أماكن. يمكن استخدامه في الممر ، الذي له بابان. بالطبع ، يمكن للمرء أن يقول أنه في هذه الحالة يكون من الأسهل تثبيت مستشعر الحركة الحديث ، والذي يراقب ما إذا كان ليلا أو نهارا. لذلك ، لن يتم تشغيل الإضاءة خلال اليوم. ولكن في بعض الحالات ، لن تساعد هذه الأتمتة ببساطة.
تخيل أن هذا المفتاح الثلاثي مثبت في الغرفة. يوجد مفتاح واحد عند الباب الأمامي وآخر فوق المكتب والثالث بالقرب من السرير. بعد كل شيء ، يمكن تشغيل الأتمتة الضوء عند التمرير فقط من جانب إلى آخر في المنام. يمكنك العثور على العديد من الشروط التي تحتاج فيها الدائرة دون التشغيل الآلي. وتسمى هذه المفاتيح أيضا بطانة معدنيةوليس الممرات فقط.
نظريا مثل تبديل المرور يمكن القيام به بعدد كبير من المفاتيح ، ولكن هذا سيعقد الدائرة إلى حد كبير ، وستكون جميع مفاتيح التبديل مع عدد كبير من مجموعات الاتصال مطلوبة. بالفعل حتى خمسة مفاتيح فقط ستجعل الدائرة غير مريحة للتركيب وفهم مبادئ عملها.
وإذا كانت هناك حاجة لمثل هذا التبديل للممر الذي فيه عشر أو حتى عشرين غرفة ، تذهب؟ الوضع حقيقي جدا. مثل هذه الممرات تكفي في الفنادق المحلية وبيوت الطلبة والمصنع. ماذا تفعل في هذه الحالة؟
هذا هو المكان الذي تأتي فيه الالكترونيات للإنقاذ بعد كل شيء كيف يعمل هذا من خلال التبديل؟ ضغطوا على أحد المفاتيح - كان المصباح قيد التشغيل ويستمر حتى يضغط على مفتاح آخر. تشبه خوارزمية التشغيل هذه تشغيل جهاز إلكتروني - وهو مشغل. يمكنك قراءة المزيد عن المشغلات المختلفة في سلسلة المقالات "رقائق المنطق. الجزء 8».
إذا كنت تقف فقط واضغط على نفس المفتاح ، فسيتم تشغيل وإطفاء الضوء بالتناوب. يشبه هذا الوضع تشغيل المشغل في وضع العد - مع ظهور كل نبضة تحكم ، تتغير حالة المشغل إلى الاتجاه المعاكس.
في هذه الحالة ، أولاً وقبل كل شيء ، يجب الانتباه إلى حقيقة أنه عند استخدام المشغل ، يجب ألا تحتوي المفاتيح على تثبيت: فقط أزرار كافية ، مثل مفاتيح الجرس. لتوصيل مثل هذا الزر ، ستحتاج إلى سلكين فقط ، وليس الأسلاك السميكة للغاية.
وإذا قمت بتوصيل زر آخر بالتوازي مع زر واحد ، فستحصل على مفتاح تمرير مع زرين. بدون تغيير أي شيء في مخطط الدائرة ، يمكنك توصيل أزرار خمسة أو عشرة أو أكثر. تظهر الدائرة باستخدام المشغل K561TM2 في الشكل 3.

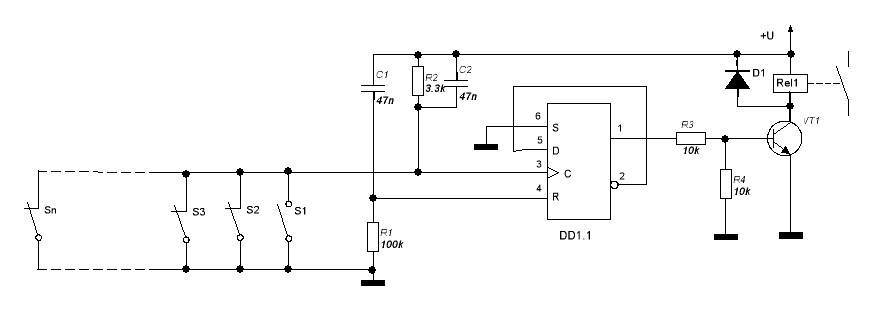

الشكل 3. التبديل التغذية من خلال المشغل K561TM2.
يتم تمكين المشغل في وضع العد. للقيام بذلك ، يتم توصيل الإخراج العكسي الخاص به بالإدخال D. وهذا هو التضمين القياسي الذي يغير فيه كل نبضة إدخال عند الإدخال C حالة المشغل إلى الاتجاه المعاكس.
يتم الحصول على نبضات الإدخال عن طريق الضغط على الأزرار S1 ... Sn. تم تصميم سلسلة R2C2 لقمع ترتد الاتصال وتشكيل نبضة واحدة. عند الضغط على الزر ، يتم شحن المكثف C2. عندما تقوم بتحرير الزر ، يقوم المكثف بالتخلص من خلال C - إدخال المشغل ، مما يشكل نبضة دخل. هذا يضمن التشغيل الواضح للمفتاح بأكمله ككل.
توفر سلسلة R1C1 المتصلة بإدخال الزناد R إعادة ضبط عند بدء التشغيل الأولي. إذا لم تكن إعادة التعيين مطلوبة ، فيجب أن يكون دخل R- متصل ببساطة بكابل طاقة مشترك. إذا تركت الأمر ببساطة "في الهواء" ، فسوف ينظر المشغل إلى هذا المستوى العالي وسيظل دائمًا في حالة الصفر. نظرًا لأن RS - مدخلات المشغل هي الأولوية ، فإن توريد النبضات إلى المدخلات C في حالة المشغل لن يكون قادرًا على التغيير ، وسوف يتم تثبيط الدارة بأكملها وغير صالحة للعمل.
يتم توصيل مرحلة الإخراج التي تتحكم في الحمل بالإخراج المباشر للمشغل. الخيار الأبسط والأكثر موثوقية هو التتابع والترانزستور ، كما هو موضح في الرسم التخطيطي. بالتوازي مع ملف الترحيل ، يتم توصيل الصمام الثنائي D1 ، والغرض منه هو حماية الترانزستور الناتج من الجهد التعريفي الذاتي عندما يتم تشغيل التتابع Rel1.
تحتوي شريحة K561TM2 في غلاف واحد على مشغلتين ، واحدة منها غير مستخدمة. لذلك ، يجب أن تكون متصلاً جهات اتصال الإدخال من مشغل الخمول إلى سلك شائع. هذه هي جهات الاتصال 8 و 9 و 10 و 11. سيمنع هذا الاتصال الدائرة الكهربائية الصغيرة من التعطل تحت تأثير الكهرباء الساكنة. بالنسبة للدوائر الدقيقة لهيكل CMOS ، يكون هذا الاتصال ضروريًا دائمًا. يجب أن يطبق جهد التيار الكهربائي + 12V على الخرج الرابع عشر من الدائرة الدقيقة ، ويجب توصيل الخرج السابع بسلك كهرباء مشترك.
باعتبارها الترانزستور VT1 ، يمكنك تطبيق KT815G ، ديود D1 نوع 1N4007. التتابع صغير الحجم مع ملف 12V. يتم تحديد تيار العمل لجهات الاتصال اعتمادًا على قوة المصباح ، رغم أنه قد يكون هناك أي حمل آخر. من الأفضل استخدام التبديلات المستوردة مثل TIANBO أو ما شابه.
يظهر مصدر الطاقة في الشكل 4.
الشكل 4. امدادات الطاقة.
يتكون مصدر الطاقة وفقًا لدائرة المحولات باستخدام جهاز التثبيت المتكامل 7812 ، مما يوفر جهدًا ثابتًا لإخراج 12V. كمحول للشبكة ، يتم استخدام محول بسعة لا تزيد عن 5 ... 10 واط بجهد ثانوي 14 ... 17V. يمكن استخدام جسر الصمام الثنائي Br1 كنوع KTs407 ، أو تجميعه من الثنائيات 1N4007 ، والتي هي شائعة جدا حاليا.
المكثفات المستوردة كهربائيا مثل JAMICON أو ما شابه ذلك. هم الآن أسهل أيضا لشراء من الأجزاء المحلية.على الرغم من أن جهاز التثبيت 7812 مزود بحماية داخلية ضد الدوائر القصيرة ، إلا أنه من الضروري التحقق من صحة التثبيت قبل تشغيل الجهاز. يجب ألا تنسى هذه القاعدة.
يوفر مزود الطاقة ، المصنوع وفقًا للمخطط المحدد ، عزلًا كلفانيًا عن شبكة الإضاءة ، والذي يسمح باستخدام هذا الجهاز في غرف رطبة ، مثل الأقبية والأقبية. إذا لم يكن هناك مثل هذا الشرط ، فيمكن تجميع مصدر الطاقة باستخدام دارة بدون محول ، على غرار الدائرة الموضحة في الشكل 5.
الشكل 5. امدادات الطاقة Transformerless.
يسمح لك هذا المخطط بالتخلي عن استخدام محول ، وهو في بعض الحالات مناسب وعملي تمامًا. الأزرار الحقيقية ، والتصميم بالكامل ككل ، سيكون لها اتصال كلفاني مع شبكة الإضاءة. لا ينبغي نسيان هذا ، واتبع تعليمات السلامة.
يتم توفير جهد التيار الكهربائي المعدل من خلال المقاوم الصابورة R3 إلى الصمام الثنائي Zener ويقتصر على 12V. تمليس تموج الجهد بواسطة مكثف كهربائيا C1. يتم تشغيل الحمل بواسطة الترانزستور VT1. في هذه الحالة ، يتم توصيل المقاوم R4 إلى الإخراج المباشر من الزناد (دبوس 1) ، كما هو مبين في الشكل 3.
الدائرة التي يتم تجميعها من الأجزاء القابلة للخدمة لا تحتاج إلى ضبط ، فهي تبدأ العمل على الفور.
بوريس الأديشين
