DIY LED جارلاند المراقب المالي

وصف لدائرة مراقبة إكليل بسيطة LED.

الآن ليست مشكلة في شراء إكليل عيد الميلاد مع وحدة تحكم: هناك عدد كاف من الأضواء الوامضة المصنوعة في الصين للبيع.

يبدو أنه ذهب ، اشترى كل شيء. ولكن سيكون أكثر متعة إذا تم إنشاء الطوق بيديك. وسوف يساعد على تنشيط إكليل القديمة الموروثة من الأجداد جنبا إلى جنب مع زينة شجرة عيد الميلاد القديمة.

جهاز التحكم هذا (جهاز التحكم ، تأثيرات الإضاءة التلقائية) ليس من الصعب على الإطلاق تجميعه. كاف جعل لوحة الدوائر وجندى بعض التفاصيل في ذلك.

هناك ثلاثة مجالات في تطوير أجهزة التحكم في تأثيرات الإضاءة: نظم متحكم، وأنظمة مع استخدام RPZU ، وأجهزة التحكم على الدوائر الدقيقة المنطقية بدرجة صغيرة من التكامل.

ليس هناك شك في أن أول نظامين له أكبر عدد من التأثيرات ، وأن أنظمة التحكم الدقيق أبسط في تصميم الدوائر (مجرد متحكم ومفاتيح الإخراج) ، ولكن مثل هذه الأجهزة سوف تتطلب برنامجًا مكتوبًا. بالإضافة إلى ذلك ، تحتاج أيضًا إلى مبرمج يعمل على الكمبيوتر. لذلك ، فإن وحدة التحكم في الدوائر المنطقية التي يتم تجميعها وفقًا للدائرة النهائية تكون أسرع وأسهل بكثير من الأولين.

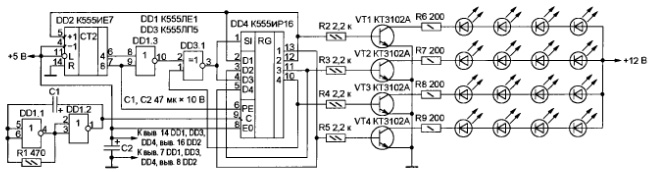

يوضح الشكل 1 مخططًا لوحدة تحكم بسيطة تتحكم في تشغيل أربعة مصابيح LED.

الشكل 1. وحدة تحكم لأضواء LED (انقر على الصورة للتكبير).

على الرغم من بساطة الدائرة ، تطبق وحدة التحكم العديد من تأثيرات الإضاءة. هذه هي تشغيل الأضواء في اتجاه واحد وآخر. علاوة على ذلك ، من واحد أو اثنين أو حتى ثلاث أكاليل. قم بتشغيل الأنوار واحدًا تلو الآخر بدوره ، ثم أطفئ في الاتجاه المعاكس. بالإضافة إلى هذه التأثيرات ، يقوم جهاز التحكم بتنفيذ العديد من الأدوات الأخرى. يحتاج فقط أن نرى ، وليس قراءة في المقال.

يتم تكرار كل تأثير تلقائيًا عدة مرات ، وبعد ذلك يتم تنفيذ الصورة التالية ، دون التسبب في إرهاق الجمهور.

الدائرة ليست كبيرة الحجم وتتألف من أربعة دوائر مصغرة فقط ، لذلك لن يكون من الصعب تجميعها.

أساس الجهاز هو سجل التحول المكون من أربعة أرقام مع التسجيل المتوازي للبيانات K555IR16. يتم التحكم في تشغيل سجل الإزاحة من خلال عناصر المنطق DD1 و DD3 وعداد ثنائي DD4 من النوع K555IE7. يتم الحصول على "أضواء الجري" في اتجاه واحد عن طريق نقلة بسيطة من الكود المخزن في السجل. في الاتجاه المعاكس ، يتم تحقيق نفس التأثير من خلال الكتابة المتوازية لتسجيل أكواد الإخراج الخاصة بها وتحولها اللاحق بمقدار بت واحد.

بالنسبة للعناصر DD1.1 ، صنع DD1.2 المذبذب الرئيسي لوحدة التحكم. مع تصنيفات مكثف C1 والمقاومة R1 المشار إليها في الرسم البياني ، ترددها حوالي 3 ... 4 هرتز. يمكنك تغييره عن طريق تحديد فئات هذه الأجزاء. بدلاً من R1 ، يمكنك وضع المقاوم المتغير في واحد كيلو ونصف أوم. بعد ذلك سيكون من الممكن تغيير التردد يدويًا ضمن حدود معينة.

تتم مراقبة الطوق بواسطة مفاتيح الترانزستور VT1 ... VT4. بالإضافة إلى تلك المشار إليها في الرسم البياني ، فإن أي ترانزستورات موصلية عكسية منخفضة أو متوسطة القدرة ، مثل KT315 أو KT815 ، مناسبة.

كما ذكر أعلاه ، فإن عدد الأجزاء صغير. لذلك ، جميعها ملائمة على لوحة واحدة ، يظهر الرسم في الشكل 2.

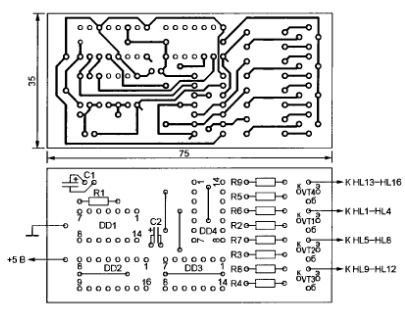

الشكل 2. لوحة الدوائر وموقع الأجزاء (انقر على الصورة للتكبير).

عند إنشاء لوحة ، يجب أن تنتبه إلى حقيقة وجود صداري سلكية أسفل الدوائر الصغيرة DD2 ، DD3 ، DD4. يجب ألا تنسى تثبيت قبل لحام الدوائر الدقيقة. يمكن استبدال الرقائق نفسها بنظيراتها الوظيفية من سلسلة K155 أو KR1533 أو نظائرها الأجنبية ، والتي يمكن العثور عليها على الإنترنت.

يتم تجميع كل إكليل من المصابيح من نفس اللون.من الممكن الآن استخدام أربعة ألوان: الأحمر والأخضر والأصفر والأزرق. إذا كان من الضروري زيادة عدد مصابيح LED في كل إكليل ، فيجب زيادة الجهد الذي يزودها ، وفي حالتنا يكون + 12V ، بمعدل حوالي فولتين لكل مصباح LED إضافي. بالطبع ، يجب ألا يتجاوز الجهد الحد الأقصى المسموح به للترانزستورات الرئيسية. يجب تحديد مقاومة المقاومات R6 ... R9 بحيث لا يتجاوز التيار من خلال المصابيح 20 ... 25 مللي أمبير.

كمصدر للطاقة ، يمكنك استخدام المحول الصيني لجهد + 12V ، مع استكماله بمثبت متكامل من النوع 7805. من الضروري الحصول على + 5V الجهد لتشغيل الدوائر الدقيقة. نظرًا لوجود أربع دوائر فقط ، يمكن أن تعمل أداة التثبيت دون وجود المبرد.

بدلا من المصابيح ، يمكنك الاتصال مفاتيح التيرستوراتثم سيكون من الممكن استخدام أكاليل المصابيح المتوهجة. يمكن العثور على مخطط الاتصال في مقالة "كيفية توصيل الحمل بوحدة التحكم على الدوائر الدقيقة". من الناحية الهيكلية ، يمكن تنفيذ المفاتيح على لوحة منفصلة وتوصيلها بوحدة التحكم عن طريق الأسلاك. يجب وضع كل من اللوحات في حالة واحدة.

بوريس Aladyshkin

Comments

[#1]

بالترتيب ، هل يمكن أن ترتب لوحة وحدة التحكم في إكليل مع المصابيح؟ ليس مع الثنائيات. في 8 تأثيرات الإضاءة.
على الرغم من أنني رأيت هذا المقال منذ حوالي عامين ، إلا أن وحدات التحكم المحروقة المؤسفة التي تم حثها الآن حثت بشدة على أكاليل لا تزال كاملة وجيدة.

[#2]

شكرا للدائرة

[#3]

أنا جمعت وحدة التحكم هذه وفقا للمخطط واستخدمت الطوبولوجيا المشار إليها - أنها لا تعمل. بالإضافة إلى ذلك ، لقد وجدت خطأ في الطوبولوجيا. لا أعرف السبب ، لكن مفاتيح LED تتحول بشكل عشوائي ، دون تكرار ودون علامات على الطلب. علاوة على ذلك ، تبدأ الدائرة في العمل فقط بعد إجراء دائرة مفتوحة في المنطقة بين المحطتين 2 و 10 من العناصر DD1.3 و DD3.1. إذا لم يتم ذلك ، فستعمل الدائرة على تنفيذ برنامج قصير وستستمر حتى بدء التشغيل التالي.
الوصف هو أيضا خطأ. العنصر DD4 هو نفسه K555IR16 ، ولكن ليس K555IE7. ومكتوب أيضًا أن المذبذب الرئيسي له تردد 3-4 هرتز ، ولكنه في الواقع يظهر 26-28 هرتز.
