تصميم مؤقت بسيط يسمح لك بتشغيل وإيقاف الحمل ، على فترات زمنية محددة مسبقًا. وقت التشغيل ووقت الإيقاف المؤقت مستقلان عن بعضهما البعض.
أصناف من الموقتات
أصبح استخدام المؤقتات في الحياة اليومية شائعًا جدًا. لذلك ، يمكن ببساطة شراء مثل هذا الجهاز من متجر للسلع الكهربائية. غالبًا ما تكون هذه أجهزة توقيت متعددة القنوات تتيح لك إمكانية تشغيل / إيقاف تشغيل البرنامج في وقت معين من اليوم ، وحتى مع مراعاة يوم الأسبوع.
لكن في بعض الأحيان ، يلزم وجود مؤقت يعمل ببساطة وفقًا لخوارزمية "توقف العمل". يمكنك تشغيله ببساطة باليد ، لكن يمكن ضبط وقت التشغيل والإيقاف المؤقت بشكل مستقل عن بعضهما البعض. مثال واحد حيث قد تحتاج فقط هذا تتابع الوقت، يمكن أن تكون بمثابة "الثريا Chizhevsky."
قليلا من التاريخ
الثريا Chizhevsky هو جهاز لتشبع الهواء مع أيونات الأكسجين السلبية. بدأ مخترع الثريا ، العالم السوفياتي الشهير ألكساندر ليونيدوفيتش تشيزيفسكي ، الدخول في تجارب حول تهوية الهواء في عام 1922 في أحد مختبرات غلافناوكا. ولكن كما حدث في ذلك الوقت ، في عام 1942 ، تم قمع العالم وبقي في المنفى في كاراجاندا حتى عام 1950. لكن Chizhevsky واصل عمله هناك: جلسات العلاج الجوي في مستشفى Karaganda الإقليمي ساعدت الكثير من المرضى الذين يعانون من التئام الجروح في عام 1958 ، عاد العالم إلى موسكو ، حيث كان حتى الأيام الأخيرة من حياته يشارك في تنفيذ aeroionization.
بالإضافة إلى التئام الجروح ، تعد ثريا Chizhevsky وقائية ممتازة تمنع تطور العديد من الأمراض ، كما تحسن الأداء العقلي والبدني. كان هناك الكثير من النقاش في الأدب حول فوائد أو مخاطر الثريا ، وحتى المقالات التي تحمل عنوان "DIY Chizhevsky Chandelier".
يوصى باستخدام الثريا Chizhevsky الذي يبدأ بجلسات قصيرة ، مما يؤدي إلى زيادة عددهم ووقتهم تدريجيًا. ولكن إذا تم تشغيل الثريا باستمرار ، فإن تركيز أيونات الهواء في الهواء يمكن أن يتجاوز الحد الأقصى ، وهو أمر غير جيد تمامًا للصحة. يمكنك التحكم في هذا التركيز ببساطة عن طريق تشغيل الجهاز وإيقاف تشغيله يدويًا ، والذي ، كما ترى ، غير مناسب للغاية. لتبسيط هذه العملية سوف يساعد أبسط توقيت ، التي أجريت على رقاقة منطقية واحدة فقط.
بالطبع ، يمكن لمثل هذا المؤقت العثور على العديد من التطبيقات عند التبديل الدوري - مطلوب إيقاف تشغيل الحمل. يوضح الشكل 1 مخطط الدارة لجهاز توقيت.

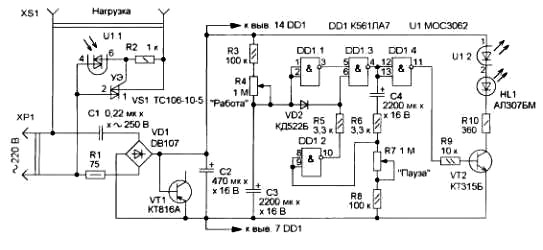

الشكل 1. الموقت للتحميل الدوري على.
في الواقع الموقت في هذه الحالة هو مولد نبض مستطيل على العناصر DD1.1 ... DD1.4. يمكن ضبط دورة التشغيل للنبضات ، ويتم ضبط كل من وقت النبض ووقت الإيقاف المؤقت بشكل مستقل.
يتم تشغيل الجهاز بالكامل من خلال مزود طاقة غير محول مع مكثف الصابورة C1 وجسر المعدل VD1. يستخدم الترانزستور VT1 بمثابة الصمام الثنائي زينر. يبلغ جهد التثبيت في هذه الحالة حوالي 10 فولت - تعمل الدوائر الدقيقة من سلسلة K561 في نطاق وحدة تزويد الطاقة 3 ... 15 فولت.
تحميل بدوره على صمام تحكم كهربائي يتم تشغيل VS1 ، والذي بدوره يتم تشغيله عن طريق زوج optocoupler ذو طاقة منخفضة U1.1. هذا الأخير يحتوي على دائرة مدمجة لتحديد الانتقال من خلال صفر من التيار الكهربائي التيار الكهربائي. لذلك ، لن يكون هناك تداخل التبديل في الشبكة. هذا هو الظرف الذي يفسر عدم وجود مرشح خط الإدخال في الدائرة.
للسيطرة على زوج optocoupler ، يتم استخدام سلسلة رئيسية مصنوعة على الترانزستور VT2. يتم تضمين LED من زوج optocoupler U1.1 و LED HL1 ، مما يدل على إدراج الحمل ، في دائرة جامعها. يحد المقاوم R10 التيار من خلال المصابيح.
المخطط يعمل على النحو التالي. في الحالة الأولية ، يتم تفريغ جميع المكثفات بشكل طبيعي. عندما تقوم بتشغيل الطاقة من خلال مقاومات R3 و R4 ، يبدأ المكثف C3 في الشحن. إلى أن يتم شحنه ، يكون دخل عنصر DD1.1 هو الصفر المنطقي ، وبالطبع واحد في الخرج. تؤدي هذه الحالة إلى حقيقة أنه عند إخراج العنصر DD1.4 ، توجد أيضًا وحدة منطقية تفتح الترانزستور VT2 ، من خلال تقاطع باعث المجمع ، يتم تشغيل optocoupler U1.1 LED. الأخير يتضمن triac VS1 ، وربط الحمل. يضيء مصباح HL1 أيضًا للإشارة إلى أن الحمل قيد التشغيل. هذا الموقت المسمى يسمى "العملية".
في هذا الموضع للمولد ، يكون خرج العنصر DD1.2 عبارة عن جهد صفري منطقي ، والذي لا يسمح بشحن المكثف C4.
Capacitor C3 ، لا تنسى ذلك ، يتم الشحن بالفعل من اللحظة التي يتم فيها تشغيل الطاقة. عندما يصل الجهد عبرها إلى مستوى الوحدة المنطقية ، سيظهر مستوى منخفض في إخراج العنصر المنطقي DD1 ، ومستوى عالٍ عند إخراج العنصر DD1،3. تؤدي حالة الدائرة هذه إلى إغلاق الترانزستور VT2 ، وبالتالي إلى انقطاع الحمل.
سيبدأ المكثف C4 الشحن من خلال العنصر DD1.3 والمقاومات R6 ... R8. في هذه الحالة ، يتم تفريغ المكثف C3 بسرعة من خلال الصمام الثنائي VD2 ، المقاوم R6 ، العنصر المنطقي DD1.2 ، والذي هو في هذا الوقت في حالة الصفر المنطقي عند الخرج.
عند شحن المكثف C4 ، عند إخراج العنصر DD1.2 ، سيتم تحديد مستوى الوحدة المنطقية. سيؤدي هذا إلى إعداد منخفض على إخراج DD1.3. لذلك ، من خلال العنصر DD1.4 ، يفتح الترانزستور VT2 ، سيتم توصيل الحمل. أيضًا ، من خلال العنصر DD1.3 والمقاومات R6 ... R8 ، يتم تفريغ المكثف C4.
بالإضافة إلى ذلك ، يمنع ظهور وحدة منطقية عند إخراج العنصر DD1.2 تفريغ المكثف C3 من خلال الصمام الثنائي VD2 والمقاوم R5. مع شحن المكثف C3 ، تبدأ دورة توقيت جديدة.
يتم تعيين مدة وقت التشغيل والإيقاف المؤقت باستخدام المقاومات المتغيرة R4 و R7 ، على التوالي. مع القيم المشار إليها في الرسم البياني ، يمكن تغييره في غضون 3 ... 30 دقيقة. في الوقت نفسه ، لا يتوقف وقت الإيقاف المؤقت على وقت التشغيل ، نظرًا لأن دوائر شحن المكثفات مختلفة. لا يتطلب جهاز الضبط المُجمَّع من الأجزاء القابلة للخدمة ، باستثناء ضبط وقت التشغيل والإيقاف المؤقت المطلوبين.
إذا كنت لا تزال بحاجة إلى الإعداد ، يجب أن تتذكر أن الجهاز ليس لديه عزل كلفاني عن الشبكة. لذلك ، من الأفضل استخدام محول أمان للتكليف. في هذه الحالة ، كحمولة ، يمكنك استخدام مصباح إضاءة تقليدي بقوة 25 ... 100 واط.
بضع كلمات عن التفاصيل. يشار إلى تصنيفات الأجزاء بشكل أساسي على مخطط الدائرة. جميع المقاومات الدائمة مثل MLT أو المستوردة ، على الأرجح الصينية ، والمتغيرات SPO ، SP4-1. Capacitor C1 لجهد تناوب عمل لا يقل عن 250 فولت ، وعادة ما تستخدم هذه في مرشحات خط ، أو من النوع K73-17 لجهد عمل لا يقل عن 400V. المكثفات كهربائيا C3 و C4 مع انخفاض تسرب الحالي ، وإلا فإن سرعات مصراع ستكون غير مستقرة. هنا ، أيضًا ، تكون المكثفات المستوردة ، على سبيل المثال ، العلامة التجارية JAMICON ، أكثر ملاءمة.
إذا لم تتجاوز طاقة التحميل 400 واط ، فيمكن تثبيت triac VS1 بدون مشعاع.
يمكن استبدال الترانزستور KT 816B مع الصمام الثنائي Zener D 815B. في هذه الحالة ، يجب أن يكون الكاثود متصلاً بـ + مكثف C2.
تصميم
يمكن صنع الجهاز في علبة بلاستيكية بحجم مناسب ، وهناك الكثير منها معروض للبيع الآن. لا ينبغي أن ننسى أن التصميم لديه قوة محولة ، أي أنه تحت الجهد. لذلك ، فإن مقابض المقاومات المتغيرة مصنوعة أيضًا بشكل أفضل من البلاستيك.
بوريس Aladyshkin
