مسبار منطق بسيط
مخطط اختبار المنطق لاستكشاف الدوائر الرقمية ، ووصف لقدراتها وطرق عملها مع المسبار.
من المعروف أنه من الضروري لإصلاح وإنشاء الدوائر الرقمية الإلكترونية مرسمة الذبذبات. بالطبع ، لقد ولت تلك الأيام عندما كان من الضروري إصلاح أجهزة الكمبيوتر الكبيرة في المصانع. ولكن كانت هناك أجهزة لأغراض مختلفة جرا ميكروكنترولر، دوائر كهربائية دقيقة متخصصة ، عدد كبير من الأجهزة التي تستخدم دوائر كهربائية صغيرة رقمية مع درجة صغيرة من التكامل (لم تتمكن كل الشركات والمؤسسات من شراء معدات مستوردة حديثة).
من المستحيل رؤية العمليات التي تحدث في الدوائر النبضية بمقياس نفطي تقليدي واستخلاص استنتاجات حول تشغيل الدائرة ككل. لكن الذبذبات ليست دائما في متناول اليد. في هذه الحالة ، يمكن أن يكون التحقيق المنطقي الموصوف مساعدة لا تقدر بثمن.
تم وصف الكثير من الأجهزة المماثلة في الأدب ، وكلها لها نفس الغرض لا يزال لها معايير مختلفة تمامًا: هناك بعض الأجهزة التي ببساطة غير مريحة وغير مفهومة للعمل معها. تم إنتاج هذه التحقيقات من قبل الصناعة المحلية حتى نهاية القرن الماضي.
لسنوات عديدة أتيحت لي الفرصة لاستخدام مسبار منطقي ، ويرد وصف تصميمه أدناه. وقد أثبتت الدائرة موثوقة وسهلة الاستخدام.
الفرق الرئيسي بين هذا المخطط وتلك المشابهة هو الحد الأدنى لعدد الأجزاء ذات القدرات الواسعة إلى حد ما. واحدة من ميزات الدائرة هو وجود مدخلات ثانية ، والتي تتيح لك في بعض الأحيان الاستغناء عن الذبذبات ثنائي الحزمة.

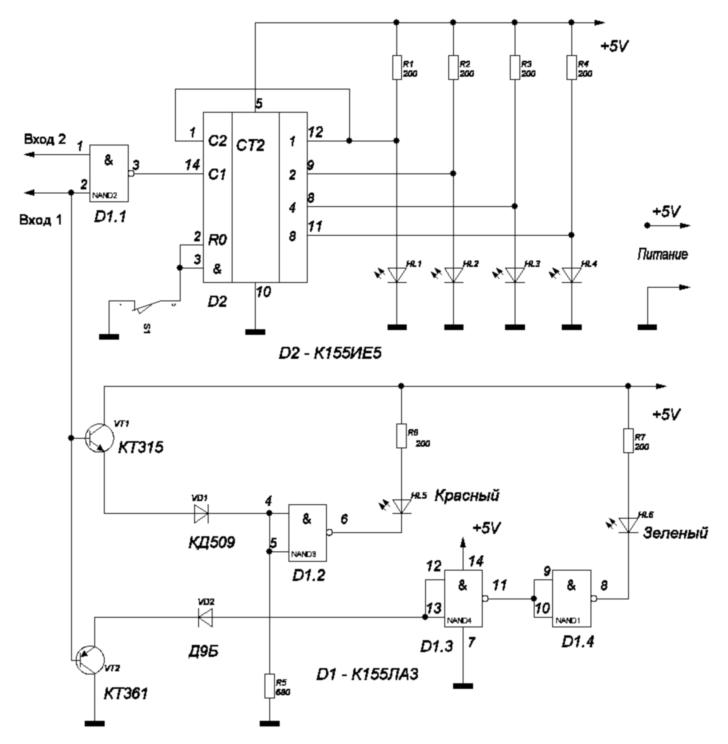

منطق التحقيق الكهربائية التخطيطي
وصف المفهوم.
يتم تنفيذ مصدر الطاقة للمسبار (+ 5V) من الدائرة قيد الاختبار.
يتم تغذية الإشارة المدروسة إلى قاعدة ترانزستورات الإدخال VT1 ، VT2 ، المصممة لزيادة مقاومة إدخال الجهاز. علاوة على ذلك ، من خلال الثنائيات VD1 ، VD2 ، إشارة إلى عناصر المنطق D1.2 ، D1.3 ، D1.4 ، والتي تضيء المصابيح الحمراء والخضراء.
تقنيات للعمل مع التحقيق.
يشير توهج مؤشر LED الأحمر إلى وجود وحدة منطقية واحدة عند الإدخال ، والصفر الأخضر المنطقي.
بالنسبة للمسبار الموصوف ، فإن جهد الصفر المنطقي هو 0 ... 0.4V ، والجهد المنطقي للوحدة هو 2.4 ... 5.0V. إذا كان الإدخال 1 من المسبار غير متصل في أي مكان ، فسيتم إيقاف تشغيل كلا مؤشري LED.
في الحالة التي يكون فيها الإدخال 1 متصلاً بالدائرة قيد الاختبار ، ويكون كلاً من LED قيد التشغيل ، يمكننا افتراض وجود خلل. هذا المستوى يسمى "الرمادي".
بالإضافة إلى عرض المستويات المنطقية للصفر وواحد ، يمكن أن يشير المجس أيضًا إلى وجود نبضات. لهذه الأغراض ، يتم استخدام عداد ثنائي D2 ، حيث يتم توصيل مخرجات المصابيح الصفراء HL1 ... HL4.
مع وصول كل نبضة ، تزداد حالة العداد بمقدار واحد. إذا كان معدل تكرار النبض صغيرًا ، فبإمكانك رؤية مصابيح LED العاكسة الوامضة ، حتى إذا ظهرت النبضة التي تدوم عدة ميكروثانية مرة واحدة في الثانية أو حتى أقل. لا يمكن إصلاح هذه العملية إلا من خلال ذبذبة تخزين - وهو جهاز مكلف ونادر للغاية.
عندما تتبع النبضات بتردد عالٍ ، يبدو أن مصابيح LED HL1 ... HL4 تتوهج بشكل مستمر ، على الرغم من أن النبضات مضاءة بالفعل.
حسب طبيعة توهج المصابيح الحمراء والخضراء ، يمكن للمرء تقريبًا تقدير شكل النبضات. إذا كان سطوع كلا LEDs هو نفسه ، فإن مدة النبضة (log. 1) تساوي مدة الإيقاف المؤقت (log. 0). يشير التوهج الأكثر كثافة لمصباح LED الأحمر إلى أن مدة النبضة (السجل 1) أطول من مدة الإيقاف المؤقت (السجل 0) والعكس.
يمكن أن تكون نسبة النبضة إلى الإيقاف المؤقت بحيث يكون توهج LED واحد فقط ملحوظًا. ولكن إذا استمر العداد في نفس الوقت ، فهناك نبضات.يتم استخدام الزر S1 لإعادة ضبط العداد: إذا خرجت مصابيح LED HL1 ... HL4 وخرجت عن حالتها ، فلن تحدث نبضات ، وعندئذٍ يعرض المسبار مستوى منطقيًا يساوي صفرًا أو واحدًا.
بضع كلمات عن التفاصيل.
يمكن استبدال الثنائيات VD1 ، VD2 بأي الثنائيات النابضة منخفضة الطاقة. فقط في هذه الحالة ، يجب أن نتذكر أن VD1 يجب أن يكون السيليكون ، وأن VD2 يجب أن يكون جرمانيوم: هم الذين يفصلون بين مستوى الصفر والوحدة. يمكن أن تكون الترانزستورات مع أي فهارس أبجدية ، أو استبدالها بـ KT3102 و KT3107.
يمكن استبدال الرقاقات نظائرها المستوردة: K155LA3 على SN7400N ، و K155IE5 على SN7493N.
تصميم المجس تعسفي ، ولكن من الأفضل القيام به باستخدام دائرة مطبوعة في شكل مجس ، موضوعة في علبة بلاستيكية مناسبة.
عند العمل مع مسبار ، يجب عليك مراقبة بعناية حتى لا يتم توصيل الطاقة بالدوائر التي يزيد جهدها عن 5 فولت ، وكذلك عدم لمس هذه الدوائر بمسبار قياس. هذه اللمسات تؤدي إلى إصلاح الجهاز.
بوريس الأديشين
