تحويل بسيط 12V إلى 220V 50HZ
توضح هذه المقالة دائرة محول مصنوعة على قاعدة عنصر حديثة ، تحتوي على أقل عدد ممكن من الأجزاء وتسمح بالحصول على طاقة كبيرة في الحمل.
لسنوات عديدة حتى الآن ، على صفحات منشورات هندسة الراديو ، تم نشر مخططات تسمح بذلك بطارية السيارة الحصول على الجهد المتردد من 220V لتشغيل المعدات المختلفة في ظروف "الميدان". بالطبع ، يمكنك دائمًا شراء محول الجهد 12 220 ، ولكن من المثير للاهتمام القيام بمحول الجهد بيديك.
إن دارة هذه المحولات بسيطة للغاية: يتحكم المذبذب الرئيسي في تشغيل الترانزستورات الخرجية القوية التي "تتأرجح" في محول الخرج. تم تشغيل المولد ، كقاعدة عامة ، على دوائر مصغرة ذات درجة صغيرة من التكامل K155 و K561 وما شابه ذلك ، وتم احتوائه على حالتين إلى أربع حالات.
لتنسيق ترانزستورات الخرج القوية مع هذه الدوائر الدقيقة ، كان من الضروري إدخال مراحل إضافية على الترانزستورات ذات القدرة الصغيرة والمتوسطة. ترانزستورات الخرج ، التي كانت تستخدم في معظم الأحيان KT819GM ، كان عليها أن تضع على المبرد كبير إلى حد ما.
تتيح القاعدة الأساسية الحديثة تبسيط مثل هذه المخططات بشكل كبير. يحتوي المخطط المقترح ، بالمقارنة مع ما تم وصفه للتو ، على عدد أدنى من الأجزاء.
يتم استخدام رقاقة متخصصة KR1211EU1 بمثابة مذبذب رئيسي. بالمناسبة ، لا تملك الدائرة المحلية الصغيرة نظائرها الأجنبية.
كمفاتيح للإخراج ، يتم استخدام ترانزستورات تأثير الحقل القوية IRL2505 ، والتي غالباً ما تستخدم في أجهزة السيارات المختلفة.
KR1211EU1 له مخرجات - مباشرة وعكسية. هذه هي الاستنتاجات 4 و 6. على التوالي ، ومستوى الإشارة في هذه المخرجات كافية للسيطرة المباشرة الترانزستورات الإخراج: الترانزستورات مفتوحة مع نبضات عالية المستوى. علاوة على ذلك ، فإن الدائرة الدقيقة نفسها تشكل بينهما فترة توقف (مستوى منخفض) ، والتي لفترة زمنية معينة ، تسمى أحيانًا "وقت ميت" ، تبقي الترانزستورات مغلقة. يتم ذلك لاستبعاد ظهور خلال الحالي عند فتح كلا المفاتيح في وقت واحد.

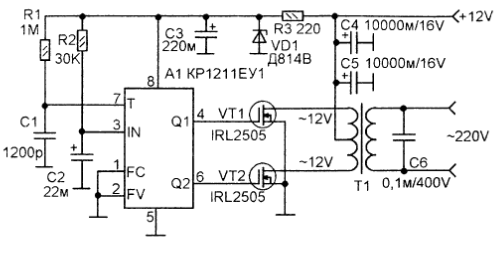

مخطط تخطيطي كهربائي لمحول من 50 هرتز إلى 220 فولت 50 هرتز
يتم تعيين التردد المطلوب للمولد بواسطة السلسلة R1 - C1 ، ويتم استخدام الدائرة R2 - C2 كبداية.
يسمح لك دبوس 1 من الدائرة الدقيقة بتعطيل توليد النبض ، والذي يجب تطبيق مستوى عالٍ عليه. يمكن استخدام هذه الخاصية للتحكم عن بعد أو للحماية. في هذه الدائرة ، لا يتم استخدام هذه الوظائف ، لذلك يتم توصيل دبوس 1 ببساطة بسلك شائع.
يتم إجراء مرحلة إخراج الدفع على المحولات T1 والترانزستورات الرئيسية VT1 ، VT2 ، والتي تستخدم IRL2505. مقاومة القناة المفتوحة لهذه الترانزستورات هي 0.008 أوم. هذا يتناسب مع مقاومة التلامس الميكانيكيةوبالتالي ، فإن الطاقة التي تبددها الترانزستور في الحالة المفتوحة صغيرة ، حتى في التيارات العالية ، والتي تسمح في بعض الحالات بالتخلي عن استخدام المبردات.
IRL2505 الحالي المباشر حتى 104A ، نبض 360A. هذه المعلمات تجعل من الممكن استخدام محول الإخراج بقوة تصل إلى 1000W ، والتي يمكن من خلالها إزالة ما يصل إلى 400W في الجهد من 220V.
تتمثل ميزة هذا المحول في أنه يمكنك استخدام أي محول جاهز يحتوي على لفتي إخراج لـ 12V. تعتمد قوة المحول على الحمل ويجب أن تزيد بمقدار 2.5 مرة: لنفترض أن طاقة الحمل 30 وات. ثم يجب أن تكون قوة المحول على الأقل 30 * 2.5 = 75W.
مع طاقة إخراج لا تزيد عن 200 واط ، لا يمكن تثبيت الترانزستورات على مشعات.
عن التفاصيل. يتلقى Microcircuit A1 الطاقة من جهاز تثبيت المعلمات R3 و VD1 و C3.باعتباره الصمام الثنائي زينر ، أي شخص مع الجهد استقرار 8 ... 10V مناسبة.
المكثفات كهربائيا الاستيراد. إذا لم تكن هناك مكثفات بسرعة 10000 mkf ، (C4 ، C5) ، فيمكن استبدالها بمكثفات 4700 mkf ، وتشغيلها بشكل متوازٍ.
يعمل المكثف C6 على قمع إخراج النبضات عالية التردد. يمكن أن يكون من النوع K-73-17 أو استيراد مشابه.
أثناء التثبيت ، لا ينبغي لأحد أن ينسى أنه عند قدرة تبلغ 400 واط بالفعل ، يمكن أن يصل التيار المستهلك من البطارية عبر دائرة 12V إلى 40A ، لذلك يجب أن تكون أسلاك التوصيل بالبطارية ذات مقطع عرضي كافٍ وأقصر طول ممكن.
