ما الفرق بين مصدر الطاقة للمصابيح LED والمحولات الإلكترونية لمصابيح الهالوجين

عند استبدال مصابيح الهالوجين بـ 12 فولت في مصابيح LED ، يثور السؤال غالبًا: "هل أحتاج إلى تغيير مصدر الطاقة؟". بالنسبة للهالوجين ، تم استخدام محولات إلكترونية بجهد خرج يبلغ 12 فولت لالصمامات الصمام كما يتم أيضًا توفير إمدادات طاقة خاصة (PSUs) بجهد خرج يبلغ 12 فولت. ما هو الاختلاف وهل هي قابلة للتبديل؟ دعونا معرفة ذلك!

ما هو المحولات الإلكترونية؟

يسمى المحول الإلكتروني بدائرة تزويد طاقة التبديل القائمة على محول ومولد عالي التردد يعتمد على مفاتيح أشباه الموصلات. يتم تشغيلها بواسطة التيار المتردد 220 فولت ، وعند إنتاجها ، فلطية متناوبة بقيمة فعالة تبلغ حوالي 12 فولت.

يظهر الرسم التخطيطي للجهاز في الشكل أدناه.

هنا نرى أنه يتم توفير الطاقة 220 فولت لأول مرة إلى المقوم ، وبعد ذلك يتم تزويد الجهد النبضي المعدل بتردد 100 هرتز لمفتاح الطاقة وتجميع المولد ، مثال على مخطط تخطيطي نموذجي لمحول إلكتروني.

تظهر دائرة الدفع والشد النموذجية هنا. ميزته هي أنه لكي تعمل المفاتيح في وضع التبديل (التبديل) بتردد عالٍ ، فإنها لا تحتاج إليها تحكم PWM أو غيرها المتخصصة PM. وبكلمات بسيطة ، فإن تشغيل المذبذب هو تبديل الترانزستور نتيجة للجهد الناتج عن لفائف محول النبض والتغذية المرتدة الإيجابية.

ماذا نرى في الرسم البياني؟ أول ما يلفت انتباهك هو عدم وجود جسر الصمام الثنائي في الإخراج ، مما يعني أن الجهد الناتج متغير ، وكذلك عدم وجود الدوائر المصممة لتحقيق الاستقرار في الجهد الناتج. يمكنك معرفة المزيد حول مبدأ عملهم من خلال مشاهدة الفيديو:

يوجد مخطط مماثل في قلب معظم أجهزة الشحن للهواتف المحمولة ، كوابح إلكترونية لتشغيل مصابيح الفلورسنت، بما في ذلك مصابيح الفلورسنت المدمجة الموفرة للطاقة في بعض الاختلافات وبعض التعديلات.

النظر في الطول الموجي الناتج.

يمكن ملاحظة أن الجهد المتناوب الذي تتقلب سعته من الصفر إلى + و - 17 فولت. مثل هذه التغييرات في السعة بمرور الوقت - كرر تموج الشبكة المصححة (100 هرتز). لقد تبين أن هذا الموقف مثير للاهتمام - فهناك جهد إخراج عالي التردد يتغير بتردد عشرات الآلاف من هيرتز ، بينما تتراوح سعاته من 0 إلى 17 فولت بتردد 100 هرتز أو تصحيح 50 هرتز. إذا قمت بتمديد محور الوقت واعتبرت النموذج على مستوى الفترات ، فستتخذ الصورة النموذج التالي.

هنا يمكنك أن ترى أن الإشارة في الشكل بعيدة عن موجة جيبية ، ولكنها مستطيل ذو ميل طفيف نحو الحافة الخلفية.

إمدادات الطاقة للمصابيح LED 12V

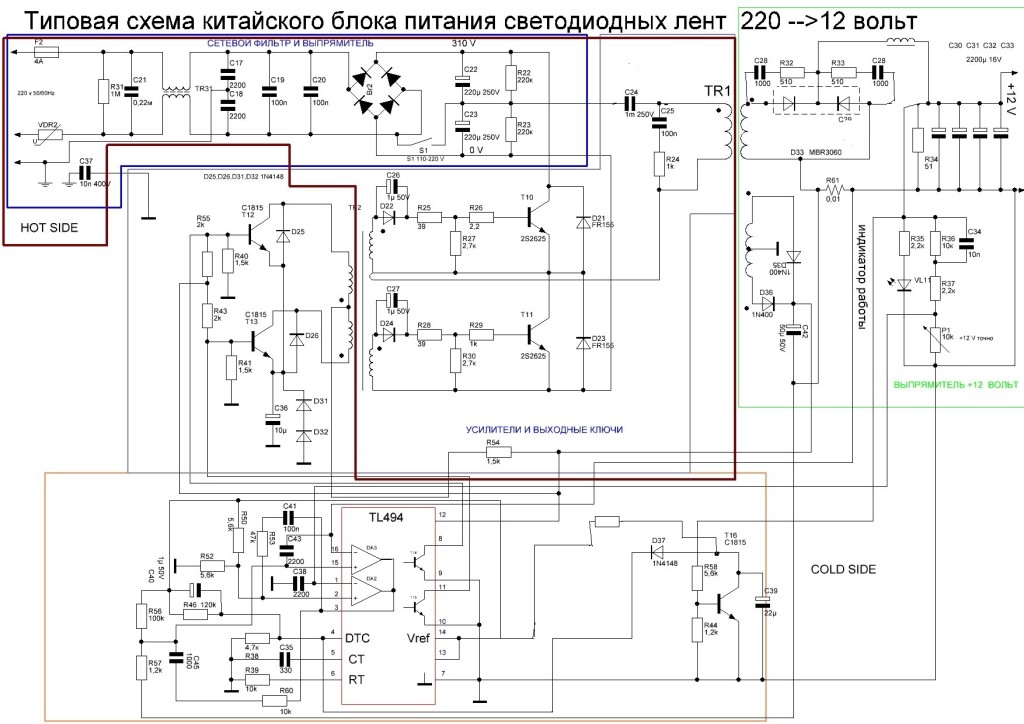

وغالبًا ما يطلق عليهم اسم مزودات الطاقة لشرائط LED ، في الواقع ، لتوصيل كل من الشرائط والمصابيح ، فأنت بحاجة إلى أي مصدر للجهد الثابت الثابت البالغ 12 فولت مع الحد الأدنى من التموج. في الممارسة العملية ، في العالم الحديث تحويل امدادات الطاقة، النظر في مخطط نموذجي.

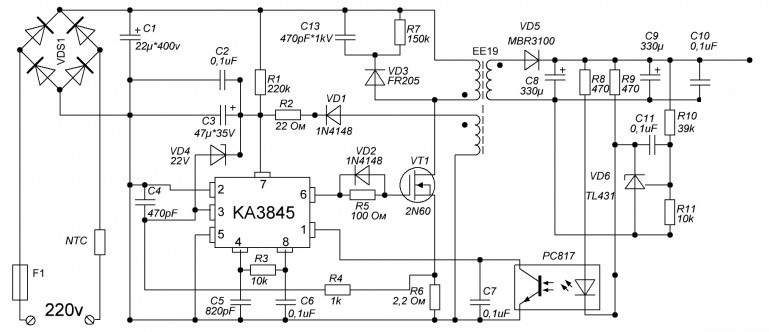

أو خيار آخر:

ما الذي يشترك فيه هذان المخططان المختلفان على ما يبدو؟ إنها مبنية على وحدة تحكم PWM مدمجة تتحكم في مفاتيح الطاقة - الترانزستورات ، ويمكن أن تكون حقلية وثنائية القطب. بالإضافة إلى ذلك ، في مرحلة إخراج الدائرة ، ترى مقوم ومكثفات لتموجات التمليس (المرشح). كل هذا يعني أنه في الإخراج نحصل عليه استقرت العاصمة امدادات الطاقة. يعتمد حجم تموجها على الحمل والسعة لمكثفات الترشيح.

يمكن أيضًا تنفيذه على دارة يتم إنشاؤها ذاتيًا ، على غرار المحولات الإلكترونية ، من خلال إضافة دوائر التغذية المرتدة لتحقيق الاستقرار في الجهد الناتج. والنتيجة هي دائرة كهذه.

يتم استخدام تصميم مشابه في أجهزة الشحن المذكورة أعلاه للهواتف المحمولة ؛ وهنا ، تكون سلسلة التغذية المرتدة على الصمام الثنائي Zener ذو 11 فولتًا و optocoupler الترانزستور U1 هي المسؤولة عن التثبيت.

مبدأ تشغيل مثل هذه IIPs نظرنا في المقال في وقت سابق - تصميم الدوائر لامدادات الطاقة قطاع الصمام.

5 ميزات واختلاف PSU لشرائط LED ومصابيح من المحولات الإلكترونية لمصابيح الهالوجين

لذا ، لتلخيص وإجابة السؤال: "لماذا لا يمكنك تشغيل مصابيح LED من محول إلكتروني؟". للقيام بذلك ، ندرج الميزات الرئيسية لمصادر الطاقة هذه ومتطلبات تشغيل منتجات LED.

1. لتشغيل شرائط LED ومصابيح 12V ، تحتاج الجهد المستمر. نظرًا لأن LEDs تتميز بخاصية جهد التيار غير الخطية - فهي حساسة جدًا لانحرافات الجهد الكهربائي عن القيمة الاسمية ، وإذا تم تجاوزها ، فسوف تفشل سريعًا.

2. المحولات الإلكترونية نعطيه نبض تناوب عالي التردد. قد يصل حجم العواصف والقمم إلى 40 فولت في بعض الحالات. هذا يمكن أن يؤدي إلى فشل المصابيح أو برامج التشغيل المضمنة في مصباح LED ، وكذلك إلى التشغيل غير المستقر.

3. المحولات الإلكترونية لها خاصية الحد الأدنى للحمل (انظر الشكل أدناه). هذا يعني أنه إذا قمت بتوصيل حمولة أقل من تلك المشار إليها في وحدة التزويد بالطاقة ، فقد لا يتم تشغيلها أو إعطاء تموجات كبيرة ، وكذلك قطع الاتصال أو الخروج عن التشغيل العادي بطريقة أخرى. هذا أمر بالغ الأهمية ، لأن مصابيح الهالوجين تستهلك طاقة أكثر من مصابيح LED مرات عديدة ، لذلك يمكن للمحول الإلكتروني أن يعبر عن نفسه بهذه الطريقة.

يشار إلى الطاقة من 20 إلى 105 واط ، مما يشير إلى وجود قيود على الحد الأدنى من الطاقة المتصلة.

4. بالنسبة لإمدادات الطاقة للمصابيح 12V ، فإن الجهد الناتج ثابت ومستقر.

5. بالنسبة لتوريد مصابيح الهالوجين ، لا يوجد فرق في نوع التيار (ثابت أو متناوب) الذي سيتم تغذيته به. القيمة الفعالة للجهد على ذلك مهم. لذلك ، فهي مناسبة لكلا الخيارين لمصادر الطاقة.

استنتاج

لا تستخدم محول إلكتروني لتشغيل منتجات LED. اختر مصدر طاقة بجهد خرج ثابت ثابت. خلاف ذلك ، قد تفشل التركيبات والمصابيح الخاصة بك. كن حذرًا أيضًا - فوانيس مصممة لتزويد مصدر تيار مباشر - برنامج تشغيل أصبح الآن شائعًا ، إنه نوع منفصل من الأجهزة! اقرأ عن ذلك هنا -ما هو الفرق بين مزود الطاقة والسائق للمصابيح
