كيفية توصيل فرن كهربائي وغسالة ملابس بشكل مستقل
1. من سيساعد؟
أصبحت الأجهزة المنزلية أكثر وأكثر تطوراً كل عام. لذلك "أكثر ذكاء" أنه عند الشراء تبدأ في الشك في فائدتك العقلية. يبدو أنه من غير المحتمل أن تكون قادرًا حقًا على إتقان هذه المعجزة - فستتذكر كيف تقوم بتشغيل مجموعة أبسط وأكثرها ضرورة ، ومن الواضح أن الأدوات المتبقية ستبقى بدون استخدام. بالإضافة إلى ذلك ، تبرز الفكرة ، نظرًا لأن التقنية معقدة ، فهي سهلة مثل إفسادها أو كسرها.
وعندما يتعلق الأمر بغسالة أو موقد كهربائي ، يجب ألا يغيب عن البال أنه لا يزال يتعين توصيلهما. نعم ، افعلها بشكل صحيح. بعد كل شيء ، ينص الإدخال في دليل التعليمات بشكل صريح على: "يجب إجراء الاتصال بواسطة متخصصين مؤهلين. خلاف ذلك ، قد لا يكون الضمان ساري المفعول. " والضمان هو كل شيء لدينا!
عندها قدم موظفو المتجر الذين تم شراء المعدات إليهم. حججهم هي كما يلي: "مقابل رسوم رمزية ..." ، "حتى لا تفقد الضمان ..." ، "هناك حاجة إلى التأهيل ...". كل هذا صحيح ، بالطبع ، ولكن مع بعض التحفظات.
أولاً ، في الممارسة العملية ، يهدد رفض إصلاح الضمان فقط في حالة حدوث خلل على وجه التحديد بسبب اتصال غير صحيح. ولا يهم من قام بهذا الاتصال - أخصائي مؤهل أم لا. الفرق الوحيد هو أنه إذا قمت بتعيين شخص ما ، فيمكنك تقديم شكوى إليه. ومدى فعالية هذه الادعاءات هو سؤال آخر.
ثانياً ، إذا كنت توظف بالفعل أخصائيين ، سيكون من الجيد التعرف على الوثائق التي تؤكد مؤهلاتهم. كحد أدنى ، يجب أن يكون لديهم شهادات مهمة لمجموعة السلامة الكهربائية. وإلى جانب ذلك ، فإن الوثائق الخاصة بالتعليم المتخصص أو ، على الأقل ، شهادة إتمام الدورات لن تؤذي. الخصوصية هنا هي أن العديد من متاجر الأجهزة المنزلية ببساطة لا يوجد بها مثل هؤلاء المتخصصين في فريق العمل ، وهم يؤدون أعمال التوصيل ... المحركون العاديون وسائقو التوصيل.
ثالثا ، من أجل إفساد الأجهزة المنزلية الحديثة مع وجود اتصال خاطئ ، يجب على المرء حقا محاولة وحتى إظهار المواهب. يجب أن نتذكر أن هذه التقنية مصنوعة للإنسان. ومن الطبيعة البشرية أن نخطئ في بعض الأحيان. لذلك ، تم تصميم حتى أبسط غلاية بطريقة تقلل من احتمال حدوث خطأ فادح. بمعنى آخر ، هذه التقنية تحمي نفسها وأنت قدر الإمكان.
في ضوء كل ما سبق ، توصلنا إلى الاستنتاج التالي: تحتاج إلى اختيار متخصصين لربط الأجهزة المنزلية المكتسبة حديثًا بعناية فائقة ، والأفضل من ذلك كله ، إذا لم تكن خائفًا من التقاط مفك البراغي والكماشة ، فعل كل شيء بنفسك ، مسلحين بهذا المقال ودليل التشغيل (يدوي).
2. ما هو الخطر؟
عند توصيل موقد كهربائي بنفسك ، هناك خطران:
- الحصول على صدمة كهربائية.
- اشعل النار في الشقة.
إذا قمت بتنفيذ كل العمل مع إيقاف التيار الكهربائي ، وتمتثل الأسلاك الخاصة بك بمعايير السلامة ، فسيتم استبعاد كلا الخطرين من أجلك.
المعايير هنا هي:
- يجب تشغيل الموقد الكهربائي من قاطع دارة منفصل لمدة 25 - 32 أ (ثلاثة أقطاب لشبكة ثلاثية الطور وقطب أحادي لمرحلة واحدة) ؛
- يجب ألا يقل طول المقطع العرضي للكابل الذي يوفر الموقد عن 2.5 متر مربع. مم. للأسلاك النحاسية (4 متر مربع. للألمنيوم ، ولكن يجب التخلص من الألومنيوم في الأسلاك) ؛
- حسنًا ، بالطبع ، يجب أن تكون الأسلاك نفسها قادرة على تحمل حمولة إضافية تبلغ حوالي 7 كيلوواط (اعتمادًا على طراز الموقد) - وهذا مهم بشكل خاص إذا لم يكن هناك موقد كهربائي في الشقة من قبل.
عندما يتم توصيل الغسالة بشكل مستقل بالمخاطر المذكورة أعلاه ، تتم إضافة ثالثة: خطر حدوث فيضان صغير على مقياس مطبخ واحد أو حمام واحد. إذا لم نكن نعيش في الطابق الأرضي ، فهناك أيضًا بعض المسؤولية تجاه الجيران أدناه. تجدر الإشارة هنا إلى أن الغسالات الحديثة تستخدم الطاقة والمياه بشكل اقتصادي للغاية.
بالإضافة إلى ذلك ، يوجد قفل كهرمغنطيسي على أبواب آلات التحميل الأمامية ، مما يمنع الفتح أثناء الغسيل أو الشطف. تم تجهيز الآلات نفسها بصمام للطوارئ لتصريف المياه يدويًا في حالة حدوث عطل. لذلك ، فإن المشاهد البرية ذات الجداول المتدفقة والجيران تغمر عدة طوابق لأسفل ، كما هو الحال في الإعلان عن إزالة الترسبات ، لا يمكن أن يكون بحكم التعريف.
لضمان السلامة الكهربائية عند توصيل غسالة أوتوماتيكية ، تذكر ما يلي:
- يجب أن يتضمن المقبس الخاص بهذه الوحدة اتصالًا أرضيًا وكابل الطاقة - نواة ثالثة (صفر واقي).
في أي حال ، بغض النظر عن ما تقوم بتوصيله إلى الشبكة الكهربائية المنزلية ، وجود أجهزة مثل آلة تفاضلية أو RCD مرحبا بكم فقط
إذا كانت الأسلاك في شقتك لا تلبي الحد الأدنى من المتطلبات المذكورة ، فأنت بحاجة إلى تحسينها. للقيام بذلك ، يكفي تركيب قواطع الدوائر السوفيتية وسحب كابل جديد إلى موقع التثبيت بما يكفي في المباني السكنية التي أنشأها الاتحاد السوفيتي. لا يمكنك إهمال ذلك ، و "متخصصو المتجر" ، في السعي لتوفير الوقت والمال ، لا يهتمون غالبًا بذلك.
3. قم بتوصيل الموقد الكهربائي.
مواقد كهربائية على مرحلة واحدة ، وهناك على ثلاث مراحل. يمكن تضمين نفس اللوحة ثلاثية الطور في كل من الشبكات أحادية الطور والشبكات ثلاثية الطور. لا يتم تضمين طباخات أحادية الطور في شبكة ثلاثية الطور.
إذا كنت مالكًا سعيدًا لشبكة ثلاثية الطور ، فيجب أن يكون الكبل الذي ينتقل من لوحة التبديل الخاصة بشقتك إلى مخرج الموقد ذا أربعة محاور (المراحل A و B و C والصفرية الواقية PE). في هذه الحالة ، يمكن أن يكون لموصلات الطور أي لون: وردي ، أسود ، بني ، أبيض ، إلخ ، ويمكن أن يكون الصفر الواقي أصفر مع شريط أخضر. ثلاث مراحل يمكن أن تقلل من الحمل الحالي على الشبكة واستخدام كابل من المقطع العرضي أصغر. نظرًا لأن الكبل مكون من أربعة أسلاك ، فيجب أن يحتوي "موصل التوصيل" على أربعة أقطاب.
إذا كانت الشبكة أحادية الطور ، فسيكون الكبل ثلاثي النوى - المرحلة L ، ويعمل الصفر N والصفر الواقي PE. الطور والصفر الواقي هما نفس الألوان الموجودة في الكبل ثلاثي الطور ، والصفر العامل أزرق أو سماوي أو أبيض مع شريط أزرق. نظرًا لأن الكبل ثلاثي الأسلاك ، فسيكون القابس ، على التوالي ، مزودًا بثلاثة أقطاب كهربائية.
سيتم تخصيص بعض الكلمات المنفصلة لتوصيل الموصلات. قد لا يكون الزوجان المتفرغان ، "الأب" و "أمي" ، مناسبين لشبكتك. يمكنك شراء حق واحد في أي متجر تقريبا للسلع الكهربائية. يتميز القابس والمقبس ، المصنوعان وفقًا للمعايير السوفيتية ، بمظهر غير مدعي وغير مريح للتثبيت ، إلا أنهما لا يتسببان في أي شكاوى حول العملية.
بالإضافة إلى ذلك ، هناك اليوم الكثير من الخيارات الأخرى لأزواج من حلول التصميم الأكثر تنوعًا. الخيار لك. فقط التصنيف الحالي سيكون حاسما هنا. في الممارسة العملية ، فإن زوج المكونات مع التيار المقنن 40 أمبير يكفي لأي موقد كهربائي منزلي.
يجب قول شيء عن كبل الطاقة ، إذا تعهدت بتركيبه بنفسك. عند وضع الكابل في البوابة (الأسلاك المخفية) ، فإن استخدام كابل مرن في عزل المطاط أمر غير مقبول. في أي حال ، سيكون كبل العلامة التجارية VVG مع العدد المناسب من النوى هو الأمثل.

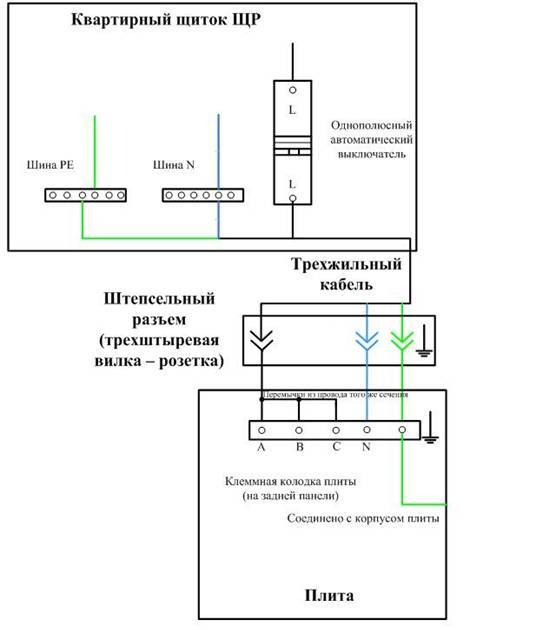

التين. 1. توصيل لوحة ثلاثية الطور بشبكة أحادية الطور. إذا كانت الحافلة الصفرية في واقي الشقة واحدة ، وكان الخط بسلكين ، فسيكون السلك الأصفر والأخضر متصلاً بالإسكان المؤرض للدرع.
التين. 2. اتصال لوحة على مرحلة واحدة
4. نحن ربط غسالة أوتوماتيكية.
المهمة الأكثر مسؤولية والأكثر أهمية هنا هي اختيار موقع التثبيت وتسوية الغسالة. وضعت بعض المتطلبات إلى الأرض والأرضيات. يجب أن تكون الأرضية صلبة وثابتة حتى لا تسمح بالانحراف أو التشوه. الأرضيات الخشبية القديمة الفاسدة ليست مناسبة - من الأفضل وضع ورقة من الخشب الرقائقي أو أي درع آخر ذي حجم مناسب عليها. لحماية الطلاء ولمنع الانزلاق ، من الأفضل وضع حصيرة مطاطية أسفل الماكينة ، أو على الأقل قطعة من المشمع.
قبل التثبيت ، من الضروري للغاية إزالة جميع أجزاء الشحن - المشابك ، القضبان ، البراغي. المشابك ربط سلك الطاقة واستنزاف خرطوم. القضبان والمسامير إصلاح موقف البرميل. يتم وضع هذه الأجزاء لإعطاء صلابة هيكلية أثناء النقل ، وخلال العملية يمكن أن تسبب الضرر. من الأفضل حفظ العناصر التي تمت إزالتها - فجأة ستنتقل أو تنقل الآلة لسبب ما إلى مكان إقامة آخر؟
من الأفضل التحقق من موضع الغسالة بالنسبة للأرض مع مستوى المبنى ، وكذلك ، وفي حالة عدم وجود واحدة ، يمكنك استخدام وعاء واسع القاع عن طريق سكب القليل من الماء فيه. الجهاز ، الذي لم يتم محاذاة أفقيا ، لن يعمل بشكل طبيعي ، لأنه خلال دورة الدوران سوف تهتز أسطوانةها بقوة ، مما يؤثر على الجسم.
توصيل الغسالة بالأنابيب عادة لا يمثل مشكلة. الطاقة الكهربائية الاسمية للغسالات المنزلية بمتوسط 2.2 كيلو واط. هذا ليس كثيرًا ، لذلك يمكن توصيل الغسالة بمأخذ التيار التقليدي مع ملامسة التأريض وتحميل مُقدر بـ 16 أ ، خاصة وأن الماكينة نفسها مُجهزة بالفعل بمقبس قياسي قياسي. لا توجد غسالات ثلاثية الطور ، وبالتالي ، فهي متصلة جميعًا وفقًا للدائرة الموضحة في الشكل 2 لموقد كهربائي أحادي الطور.
بعد ذلك ، تحتاج إلى تنظيم كمية المياه. للقيام بذلك ، يمكنك استخدام نقطة الاتصال القياسية لحوض الماء البارد أو الدش أو المرحاض: يتم شراء نقطة انطلاق بقطر من الأنبوب ، وخرطوم مدخل (يتم شراؤه أيضًا بشكل منفصل) والمغسلة / الدش / المرحاض المذكوران أعلاه متصلان بالفعل به. لا تنس استخدام البكرة ولا تحاول المبالغة في ذلك - العناصر البرونزية للتجهيزات الصحية تنفجر بسهولة من الجهود المفرطة.
بالطبع ، يمكنك تثبيت المشابك على ماسورة بماء بارد وترتيب كمية من الماء مستقلة للجهاز ، ولكن هذا سيتطلب تكاليف إضافية للعمالة (حفر أنبوب ، تثبيت مشابك ، إلخ) - وهذا يناسب ذوقك ووفقًا للموقف. تتوفر خراطيم المدخل بأطوال مختلفة - حتى 5 أمتار ، وأحجام الوصلات الخاصة بها موحدة بحيث لا تضطر إلى كسر رأسك هنا.
غالبًا ما يكون خرطوم التصريف المنتظم في الغسالة غير كافٍ. لذلك ، نقوم بشراء خرطوم التصريف (يُباع أيضًا بأطوال مختلفة تصل إلى 5 أمتار) ، وقم ببناء خرطوم منتظم بمساعدته وتنظيم نزيف في الحوض / حوض الاستحمام أو مباشرةً في المجاري. علاوة على ذلك ، فإن الخيار الأخير هو الأفضل بكثير لعدد من الأسباب. أولاً ، من الواضح أن المياه القذرة بعد الغسيل ليست في صالح السباكة ولا تزين المناطق الداخلية. ثانياً ، قد تضطر إلى إزالة الخرطوم بشكل دوري من الحوض أو حوض الاستحمام ، وأين هو الضمان الذي لن تنساه أبدًا لوضعه في مكانه قبل الغسيل؟
في أي حال ، عند تثبيت الصرف ، يجب مراعاة عدد من القواعد. بادئ ذي بدء ، في الجزء الخلفي من الجهاز على المشابك تحتاج إلى إصلاح حلقة من خرطوم التصريف (إلى أعلى الماكينة وصولاً إلى الأرض) - سيفون ضروري حتى لا تتدفق المياه وغيرها من وسائل الراحة من المجاري مرة أخرى إلى الجهاز. بعد ذلك ، يجب أن يكون موقع الصرف نفسه على ارتفاع 50-80 سم من مستوى الأرض. هذا ضروري حتى تتمكن مضخة التصريف من التعامل مع مهمتها.
عند تثبيت شبكة الصرف الصحي في المجاري ، يجب استخدام نقطة الإنطلاق. إذا كانت أقطار الأنابيب والخرطوم لا تتوافق معًا ، فيمكنك استخدام أدوات التوصيل المانعة للتسرب.
إذا تم ترتيب التصريف في حوض أو بالوعة ، فمن الضروري إصلاح خرطوم التصريف بشكل آمن ، على سبيل المثال ، باستخدام خطاف غلاف بلاستيكي.
5. الخاتمة
في الختام ، يمكننا القول أن كل شيء ليس مخيفًا كما يبدو أحيانًا. وبالتالي ، بعد الحماس والرغبة قليلاً فقط ، من الممكن تمامًا تجنب النفقات غير الضرورية لخدمات الجنود المشكوك فيهم واكتساب راحة البال والثقة. في الواقع ، حتى النهاية يمكنك أن تكون متأكداً فقط من ما يتم بأيديك.
ألكساندر مولوكوف ، HTTP://electro-ar.tomathouse.com/
