كيفية حساب واختيار مصدر طاقة لشريط LED 12V

شريط LED يسمح لك بتنظيم الإضاءة والإضاءة. عند استخدام الطرز المزودة بقدرة 220 فولت ، هناك حاجة إلى محول صغير به جسر الصمام الثنائي للاتصال. ولكن للاتصال 12V أو 24V الجهد المنخفض قطاع الصمام ستحتاج إلى مصدر طاقة. وللنماذج متعددة الألوان ، يوجد أيضًا جهاز تحكم. سنتحدث عن كيفية اختيار وحساب مزود الطاقة لشريط LED في التيار والطاقة في هذه المقالة.

أنواع

كل ما يلي صحيح بالنسبة لشريط 12 فولت LED المشترك ، وكذلك للطرز ذات الجهد الكهربائي 5V أو 24 فولت.

قبل متابعة حساب مزود الطاقة لشريط LED ، تحتاج إلى تحديد مكان تثبيته ، ويعتمد ذلك على الخيار الذي يجب الانتباه إليه.

وفقًا لطريقة التبريد ، يتم تمييز نوعين من مصادر الطاقة:

• مع التبريد النشط.

• تبريد السلبي.

يتكون التبريد النشط من مشعات ومروحة (مبردة مماثلة لتلك المثبتة في أجهزة الكمبيوتر). تتمثل مزايا هذا النظام في أن المشعاعات الموجودة في عناصر الطاقة تستخدم في أحجام أصغر ، مما يعني أن وحدة التزويد بالطاقة ستكون أصغر وأخف من وحدة التزويد بالطاقة مع التبريد السلبي لنفس القوة.

ومع ذلك ، تتداخل الخصائص الجيدة للوزن والحجم لوحدات تزويد الطاقة النشطة مع عيب كبير - مع مرور الوقت ، يبدأ المبرد في العمل بصوت أعلى وأعلى ، بسبب التآكل الميكانيكي. لذلك ، لا يُنصح باستخدامها في المباني السكنية ، حيث أن الضجة أثناء التشغيل يمكن أن تسبب إزعاجًا للمستخدم.

عادةً ما يكون مصدر طاقة التبريد النشط طاقة كبيرة - من 100 واط أو أكثر ، وهذا هو السبب في أنها رائعة لتوصيل الإضاءة الخلفية في الغرف الكبيرة والأماكن العامة أو لتوصيل المنشآت LED ذات الطول الكبير ، على سبيل المثال ، لإضاءة الشوارع (الواجهة ، لوحات الإعلانات و الخ) من مصدر واحد.

يتم إنتاج إمدادات الطاقة السلبية في مجموعة واسعة من القدرات ، ولكن النماذج ذات السعة التي تصل إلى 100-150 واط تستخدم على نطاق واسع. ميزتهم هي أنهم صامتون في العمل. لذلك ، يمكن تثبيتها دون تردد في غرفة النوم أو غرفة المعيشة الأخرى. أحجام هذه الأجهزة عادة ما تكون أكبر من أحجام إمدادات الطاقة النشطة.

في السوق ، يمكنك العثور على المنتجات التي تختلف في فئة مقاومة الغبار والماء (فئة IPxx) ، على سبيل المثال ، IP22 ، IP44 ، IP67. أفضل تقسيمهم إلى نوعين:

• مختوم (IP65 وما فوق) أو ما يسمى "الشارع" إمدادات الطاقة لشرائط LED. وغالبًا ما تشبه حالتهم مصدر طاقة الكمبيوتر المحمول (كتلة بلاستيكية سوداء) ، ويتم توفير إمدادات الطاقة عالية الطاقة المختومة في غلاف معدني مع أغطية في النهايات.

• ليس محكم. هذه هي تلك التي يتم تنفيذها في علبة بلاستيكية غير محكمة الإغلاق أو في صندوق معدني مع ثقب يتم من خلاله حمل الهواء عندما يتم تبريد العناصر.

عندما تقرر مكان تثبيت الوحدة ، وفئة الحماية المطلوبة ، وما هو نطاق القدرة الذي تباع فيه هذه الوحدات ، يمكنك متابعة حساب دائرة إمداد الطاقة لشريط LED.

كيفية حساب امدادات الطاقة

للبدء ، تحقق من مخطط الطاقة لمنتجات LED النموذجية.

هنا ، يشار إلى نوع المصابيح LED وقيمة الطاقة لعدد مختلف من القطع لكل متر خطي ، وكذلك القيم النموذجية للتدفق الضوئي.

باستخدامه ، يمكنك حساب إجمالي الطاقة لشريط LED في التثبيت. افترض أنك اشتريت بطول 4 أمتار مع SMD 5050 LEDs 60 pcs / m. قوة 1 متر الشريط 14.4 واط. حساب امدادات الطاقة عن طريق الطاقة على النحو التالي:

1. تحديد مقدار الحمولة يستهلك:

14.4 واط / م * 4 م = 57.6 واط

2.يجب أن يكون مصدر الطاقة أقوى بنسبة 20-40٪ من الحمل المتصل به. يتم اختيار المخزون استنادًا إلى ظروف تشغيله - إذا كان جيدًا التهوية ، فإن 20٪ يكفي ، إذا كان في مساحة صغيرة مغلقة ، فقد لا يكون 40٪ كافيًا ، لا سيما إذا كان التدفئة على سبيل المثال قريبًا. افترض أن لدينا الحالة الأولى (نأخذ هامشًا بنسبة 20٪) ، ثم نحتاج إلى شراء مصدر طاقة بسعة لا تقل عن:

57.6 * 1.2 = 69.12 واط

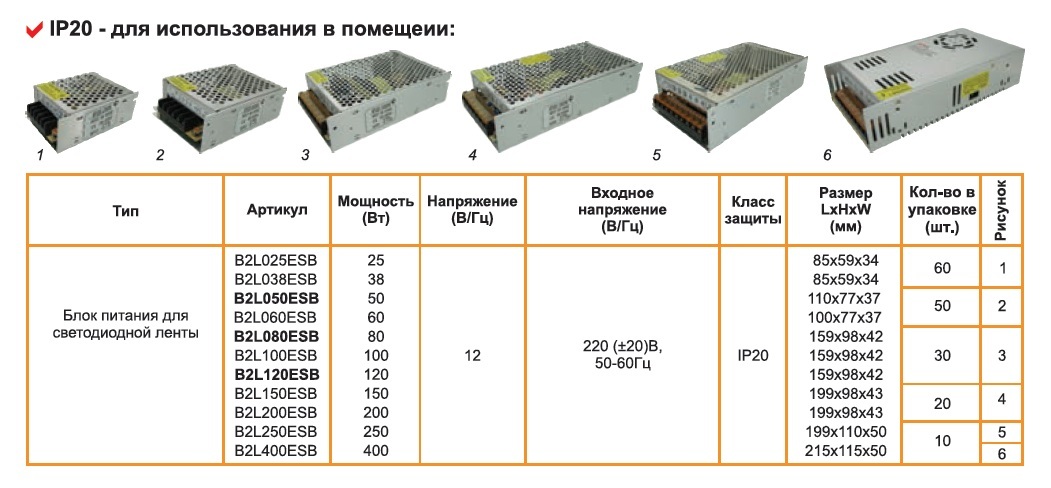

جولة تصل إلى 70 واط. يمكنك عمل المزيد ، لكن ليس أقل - اختر أقرب قيمة متوفرة في المتجر. أدناه ترى مجموعة نموذجية من السعات المقدرة لإمدادات الطاقة مع فئة الحماية IP20 من كتالوج موردي الجملة ، بالمناسبة تحت الحرف B - يشار إلى وحدة تزويد الطاقة مع التبريد النشط (برودة).

ولكن في بعض الأحيان يحدث أن تسمية وحدة تزويد الطاقة لا تشير إلى الطاقة ، ولكن إلى الحد الأقصى الحالي الناتج ، ثم لحساب التيار الذي تحتاجه لتقسيم الطاقة عن طريق الجهد:

69.12 واط / 12 فولت = 5.76 ألف

وهذا هو ، يجب أن يكون الانتاج الحالي (جولة) ما لا يقل عن 6 أمبير.

مخطط الأسلاك

الحساب بسيط للغاية. ولكن هناك بعض الميزات في توصيل شريط LED ذي الطول الكبير ، وهذا صحيح بشكل خاص عند إضاءة السقف حول محيط الغرفة. النظر في بعض الرسوم البيانية الأسلاك النموذجية وقواعد للنظر فيها.

القاعدة الرئيسية هي عدم توصيل أكثر من 5 أمتار من الشريط في سطر واحد. وتباع شرائط LED في الخلجان من 5 أمتار لسبب ما. تم تصميم مساراتها الحالية للاستهلاك الحالي لهذه 5 أمتار. إذا كانت الأجزاء التالية من الشريط متصلة بنهاية هذا الجزء ، فستكون هناك قطرات للجهد في نهاية الخط ، وسوف يتم الاحماء وسيفشل بسرعة.

طول إجمالي جميع قطع شريط الصمام متصلا من أخرى إلى أخرى لا تتجاوز 5 أمتار.

إذا كنت بحاجة إلى توصيل أكثر من 5 أمتار ، فهناك خياران:

1. قم بتوجيه الكبل من مزود الطاقة إلى كل طول لاحق.

2. ضع كابل 220 فولت وقم بتوصيله بمصدر الطاقة الجديد.

في الحالة الأولى ، يجب أن تأخذ في الاعتبار أن المقطع العرضي السلكي لخط 12 فولت يجب أن يكون 0.75 مم على الأقل ، ويتم حسابه بدقة حسب التيار. للحصول على معلومات ، يستهلك 5 أمتار من شريط LED SMD5050 60 قطعة / م تيار 72 واط أو 6A. فيما يلي بعض المخططات النموذجية لتوصيل شريط LED.

إلى مصدر طاقة واحد لشريحة بطول إجمالي يصل إلى 5 أمتار:

عدة شرائط لوحدة إمداد طاقة واحدة بطول إجمالي أكثر من 5 أمتار:

توصيل إضاءة خلفية طويلة بمجهزي طاقة:

كما ترون ، ليس من الصعب اختيار مصدر طاقة لشريط LED. هناك 3 عوامل يجب مراعاتها:

1. الموقع.

2. شريط متر والاتصال النهائي والتخطيط التثبيت.

3. الحالية التي يستهلكها الشريط.

وبالتالي ، يمكنك تحديد الطاقة وعدد مصادر الطاقة اللازمة لتنظيم الإضاءة الخلفية أو الإضاءة.
