مخطط الأسلاك في المرآب: ميزات التصميم والتركيب

يبني الناس المباني بشكل رئيسي لغرضين: للعيش أو لحل المشكلات الفنية. عند إنشاء نظام تزويد الطاقة في هذه الغرف ، يولى اهتمام خاص لموثوقية الجهاز وتشغيله الآمن.

في المباني السكنية ، يولى الكثير من الاهتمام لتصميم الغرف. عادةً ما يتم إخفاء الأسلاك الكهربائية الموجودة داخل الجدران أو يتم إنشاؤها بطريقة مفتوحة من مكونات باهظة الثمن حصرية تؤكد على النمط الفردي للمالك.

يتم تصميم المباني لتلبية الاحتياجات الفنية ، التي ينتمي إليها المرآب ، كقاعدة عامة ، مع مخطط الأسلاك بسيطة ومفتوحة. إخفاءها داخل الجدران ليس له معنى كبير: إنه أسهل في الصيانة والتعديل.

أنواع الجهد

بالنسبة إلى الغالبية العظمى من المرائب المصممة لاحتواء واحدة أو سيارتين ، يتم استخدام مصدر طاقة أحادي الطور يبلغ 220 فولت من التردد الصناعي. يكفي إنشاء إضاءة عمل ومجموعة من منافذ الطاقة لاستخدام الأدوات المكهربة أو أجهزة الشحن أو أجهزة الإطلاق.

الجهد ثلاثي المراحل من 380 فولت من المنطقي الاتصال بالكراجات بعدد كبير من السيارات ، عند الحاجة إلى الاستخدام الغلايات الكهربائية، وأدوات الآلات مع المحركات الكهربائية غير المتزامن ، وأجهزة لحام.

كيف اصنع مشروع

يجب التفكير ملياً في المستقبل في استخدام الكهرباء واستهلاكها للكهرباء وأساسيات الأمن في المرآب. يتم وضع القرار النهائي على الورق. سيساعد ذلك في وضع جميع الأفكار في الاعتبار ، لحساب الموارد المادية اللازمة ، لتقييم قيمتها.

تحقيقا لهذه الغاية ، وضعت خطة عامة لخطة المرآب على نطاق يشير إلى موقع عناصر المبنى الرئيسية والرسومات لكل جدار وأرضية وسقف.

ثم يتم تحديده ، فإنه يشير إلى:

• حجم؛

• موقع تركيب درع الإدخال ؛

• إحداثيات النقاط الكهربائية: المصابيح والمفاتيح والمقابس.

يتم رسم الطرق المثلى لوضع الكابلات إلى نقاط كهربائية من لوحة الإدخال ، مع مراعاة أماكن مرورها عبر الجدران وغيرها من هياكل البناء. سيساعد المخطط في تحديد عدد مربعات الوصلات اللازمة لتوصيل المحولات بأجهزة التركيب والمقابس.

بعد ذلك ، يتم نقل علامات النقاط الكهربائية إلى هياكل المباني ، مع رسم مسارات الأسلاك والكابلات في وقت واحد.

يجب أن يأخذ المشروع في الاعتبار طريقة توفير الكهرباء ل فتح الدرع من خط الإمداد ، مع الأخذ في الاعتبار موقع المرآب نفسه. بعد كل شيء ، يمكن أن يكون موجودا في:

• التعاونية المرآب ، التي لديها بالفعل المحولات الفرعية الخاصة بها مع دائرة الطاقة المتفرعة ؛

• بالقرب من منزل خاص أو كوخ مزود بالطاقة الكهربائية ؛

• بشكل منفصل على الأرض عندما تضطر إلى وضع خط كهرباء علوي أو خط كهرباء.

يمكن أن تؤثر هذه الميزات بشكل كبير على مقدار عمل اتصال الطاقة.

في مرحلة المشروع ، ينبغي أن تؤخذ في الاعتبار قضايا السلامة المتعلقة بحماية البرق ، وحالات الطوارئ على خط الإمداد ، والحاجة إلى استخدام حلقة أرضية بناء فردية.

تكوين مخطط الأسلاك في المرآب

المكونات الرئيسية:

• مجلس توزيع الطاقة الإدخال ؛

• أجهزة القياس والحماية والأتمتة.

• الكابلات والأسلاك.

• أجهزة الإضاءة ومفاتيح ؛

• مجموعة منفذ الطاقة.

في بعض الحالات ، يمكن أن تستكمل أنظمة التدفئة والأجهزة الأخرى.

مدخلات الطاقة

يتم توصيل الطاقة الكهربائية بدائرة الجراج باستخدام درع خاص. في بعض الحالات ، يتم وضعها في الخارج.

ولكن في معظم الأحيان ، يتم تثبيت درع الفتح بالفعل داخل المبنى بعد بناء الجدران والهيكل العظمي للسقف.

عادة ما يتم اختيار مكانه بالقرب من الباب الأمامي أو البوابة. من الأسهل والأكثر أمانًا إيقاف تشغيل الطاقة عند مغادرة المرآب عندما لا تكون هناك حاجة لاستخدام الكهرباء.

يجب اختيار درع الدخول مع خيار:

• راحة الاستخدام ؛

• القيود المفروضة على وصول الأشخاص غير المصرح لهم بالأجهزة الكهربائية ؛

• قدرة الحماية اللازمة ومفاتيح التبديل.

مع موقع المرآب في التعاونية العامة ، هناك حاجة ادفع للكهرباء على عداد فردي. وهو موجود أيضًا في لوحة التبديل الافتتاحية.

يمكن إجراء التصميم النهائي لدرع الإدخال بشكل مستقل عن المعدن أو شراء طراز مصنع جاهز في المتجر.

أجهزة الحماية

داخل المرآب مع مخطط الأسلاك ، يمكن أن تحدث حالات الطوارئ المختلفة. تم تصميم نتائج أنشطتها المدمرة لمنع:

• قواطع الدائرة

• التجمع الكونغولي من أجل الديمقراطية وديفافتوماتي ؛

• مانعات الصواعق ؛

• تتابع مراقبة الجهد ؛

• تنحى المحولات العزلة.

عادة ، يستخدم أصحاب المرآب الحماية التلقائية فقط ، ويتركون الأجهزة الأخرى وفقًا لتقديرهم. مثل هذا القرار له ما يبرره اقتصاديًا في كثير من الحالات ، ولكن ليس على الإطلاق ...

قواطع الدائرة

إنها عنصر لا غنى عنه يمنع آثار الأحمال الزائدة والدوائر القصيرة في رسم تخطيطي حديث لأسلاك المرآب.

توجد الآلة التمهيدية داخل اللوحة التمهيدية أمام عداد الكهرباء. إذا كنت تستخدم مخططًا جديًا مبسطًا لجد الأسلاك ، يتكون من لمبة إضاءة واحدة تقع في وسط السقف ومنفذ واحد ، يتم استخدامها أحيانًا لتوصيل الحاملة ، فلن تكون هناك حاجة مبدئيًا لمزيد من قواطع الدائرة.

ومع ذلك ، بالنسبة للظروف الحديثة ، من الواضح أن هذا لا يكفي. نظرًا للعدد المتزايد من مستهلكي الكهرباء: أجهزة الشحن وأجهزة التشغيل ، والأدوات المكهربة ، وأنظمة التدفئة والإضاءة ، فقد تم تجميعها كما هو مقصود وتعمل بواسطة قواطع دوائر مختلفة تم اختيارها وفقًا لتصنيفات الحمل. وتقع جميع هذه الآلات بعد العداد.

UZO و difavtomaty

الغرض منها: حماية صاحب الجراج من تيارات التسرب الناتجة عن عزل الدائرة التالفة بطريق الخطأ.

هذه المشكلة مهمة بشكل خاص عند العمل في حفرة التفتيش والطابق السفلي من المرآب مع الأجهزة الكهربائية والمعدات حيث يتم إنشاء زيادة الرطوبة المحيطة.

تصاعد المهاجمين

إذا كان المرآب مدعومًا من خلال خط كهرباء علوي ، فمن المحتمل أن يدخل صاعقة البرق خلال فترة العاصفة الرعدية. يتم إطفاء إمكاناته جزئيًا بواسطة مانعات الخط العلوي ، لكن القيمة المتبقية قادرة على الوصول إلى الأسلاك الكهربائية للمرآب عبر نبض منفصل عالي الجهد عبر خطوط الكهرباء.

في هذه الحالة قاذفات زيادة إنهم ينقذون الدائرة الكهربائية من الإمكانات المتزايدة ، ويحولونها إلى دائرة الأرض. يتم تثبيتها بعد الجهاز التمهيدي ، ولكن قبل العداد لضمان حمايتها.

لمنع حدوث مثل هذا الحادث ، عندما لا يتم تثبيت مانعات الصواعق في واقي الإدخال ، يقوم أصحاب الخبرة ببساطة بإيقاف تشغيل قواطع دوائر الإدخال أو قواطع الدائرة عند اقتراب عاصفة رعدية. هل هي مريحة؟

تتابع مراقبة الجهد

في تعاونيات المرآب ، عادة ما يجتمع الكثير من الحرفيين والحرفيين ، وكذلك أولئك الذين ينظرون إلى عملهم الواثق ويكررون أعمالهم بشكل مستقل. غالبًا ما تؤدي محاولات إعادة المحاولة غير المؤهلة إلى حدوث أعطال في الدائرة الكهربائية.

غالبًا ما يحدث الإنهاء النهائي لدائرة طاقة ثلاثية الطور في مثل هذه الحالات. في المستهلكين ، يتجلى ذلك من خلال زيادة الجهد الكهربائي ، حيث تحترق المصابيح الكهربائية وتشغيل المحركات الكهربائية.

يعمل مرحل التحكم في الجهد الكهربي على إلغاء تنشيط الدائرة تلقائيًا في حالة حدوث مثل هذا العطل ، ويمنع أعطال الجهاز المتصل.

يتم إنتاج قواطع الدائرة الحالية المتبقية ، و difavtomata ، مانعات الصواعق و ILV في تصميم وحدات المدمجة. هم شنت على السكك الحديدية الدين في لوحة التبديل الافتتاحية ، شغل مساحة صغيرة بداخلها.

ولكن حتى هذه الميزة يتم تجاهلها من قبل العديد من المالكين الذين يقومون بإنشاء رسم تخطيطي بسيط للأسلاك في مرآب مع قاطع دائرة واحد.

تنحى المحولات العزلة

يتم العمل في حفرة التفتيش والطابق السفلي في ظروف الرطوبة العالية ، فإنه أمر خطير. بالنسبة للأجهزة الكهربائية ، بما في ذلك مصابيح الإضاءة ، يوصى باستخدام الجهد المنخفض إلى 36 فولت أو أقل.

تم تعيين هذه الوظيفة إلى محولات العزل. أنها تزيد من السلامة الكهربائية ، واستبعاد احتمال وقوع اصابات كهربائية.

الكابلات والأسلاك

عند اختيار تصميمهم للمرآب ، يجب الانتباه إلى خصائص الطبقة العازلة لتحمل النار المفتوحة ، والتي يمكن أن تحدث عند حدوث ماس كهربائي أو اشتعال للسوائل القابلة للاشتعال.

الكابلات المعرضة للحرق تشكل خطرا كبيرا. يجب أن توضع في صناديق أو أنابيب تمنع تطور الحريق.

من أجل عدم تعقيد تركيب الأسلاك الكهربائية بهذه الطريقة ، من السهل اختيار ماركات الكابلات ذات طبقة العزل غير القابلة للاحتراق ، والتي تتميز بإضافة مؤشر "ng" في نهاية تعيين النوع ، على سبيل المثال ، VVGng.

انتبه أيضًا إلى:

• المقطع العرضي للقلب ومعدنيه ، مما يؤثر على اختيار الأحمال الاسمية (من الأفضل رفض الألومنيوم) ؛

• القوة العازلة للطبقة العازلة ، امتثالها لفئة الجهد المطبق.

الإضاءة والتبديل

نظام إضاءة المرآب مدعوم من قواطع دوائر فردية. من الأفضل تقسيمها إلى:

• عام ، تغطي كامل مساحة الغرفة بالضوء ؛

• محلي - لمكان عمل محدد.

يتم إنشاء الإضاءة العامة للجراج بشكل جيد من خلال مصابيح الفلورسنت الصناعية ، ويتم وضع المفتاح المناسب لهم بالقرب من المدخل.

يمكن تقسيم الإضاءة المحلية حسب الجهد:

• 220 فولت منتظم للاستخدام العادي ؛

• خفضت من خلال محول فصل - في الأماكن الخطرة.

توجد مفاتيح الإضاءة المحلية بالقرب من مكان العمل ، ولكن ليس داخل حفرة التفتيش والطابق السفلي ، ولكن عند المدخل.

إيلاء الاهتمام لتصميم السكن مصباح في منطقة الخطر. وفقًا لشروط الحماية ضد تغلغل الأجسام الغريبة والرطوبة ، يجب أن تفي بمعايير IP65. تعتبر النظارات أفضل حماية بشبكة معدنية من التلف الميكانيكي العرضي.

مجموعة منفذ الطاقة

يتم تقسيم أجهزة الاستهلاك الكهربائي بشكل أفضل إلى مجموعات وفقًا للقدرة والغرض. المستهلكين كثيفة الاستخدام للطاقة من أجهزة التدفئة واللحام. يجب أن تكون متصلا قاذفات في خطوط منفصلة من خلال حمايتهم.

بالنسبة للأدوات المكهربة المحمولة ، يتم توزيع المقابس بالتساوي حول محيط المرآب. يتم وضعها بشكل مريح في الارتفاع على مستوى رفوف العمل.

أغطية واقية قابلة للقفل تمنع الاتصال بأشياء عشوائية ، واستبعد الدوائر القصيرة. منذ الآن هناك رفض لاستخدام أنظمة الطاقة بواسطة نظام TN-Cثم يجب شراء جميع المقابس فورًا وتثبيتها باستخدام جهة اتصال ثالثة واقية ، حيث سيتم تبديل موصل PE.

لتوصيل المقابس والمفاتيح ، تحتاج إلى توصيل أطراف الكابلات. لهذا الغرض ، استخدم مربعات الوصلات. يتم اختيار أماكن لهم في نقاط فرعية على طرق تقاطع خطوط الكابلات.

مخططات الأسلاك في المرآب

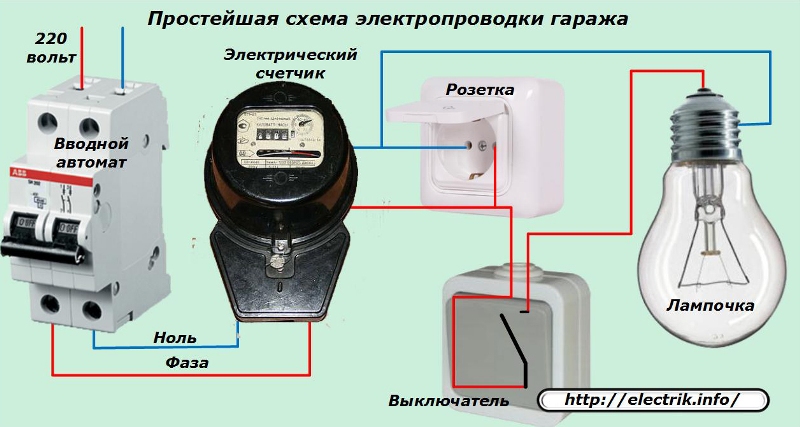

بناءً على التوصيات الواردة أعلاه ، فإن مخطط الأسلاك أحادية الطور 220 فولت في المرآب يأخذ الهيكل التالي.

لتبسيط الصورة ، فإنه لا يظهر اتصال وأسلاك موصل PE واقية. لمثل هذه الدائرة الكهربائية ، يجب استخدام كابل بثلاثة أسلاك.

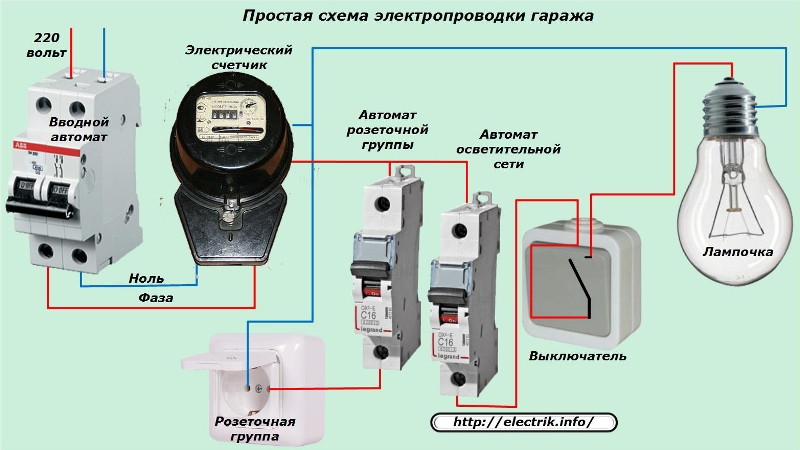

في ثلاث مراحل امدادات الطاقة 380 فولت يتم تنفيذ مخطط الأسلاك في المرآب وفقًا لنفس المبادئ ، لكنه يفصل المستهلكين بعدد المراحل وفولتية الإمداد ، كما هو موضح في الرسم البياني للدائرة أدناه.

لتبسيط ، فإنه يظهر فقط قواطع الدائرة بدون أجهزة واقية أخرى يختارها كل مالك مرآب ، مع مراعاة الشروط المحددة لتشغيله.

يتم توصيل المستهلكين عبر خطوط كهرباء الشبكة ثلاثية الطور باستخدام كبل ذو خمسة نواة ، ومرحلة واحدة - باستخدام كبل ثلاثي النواة.

عندما يعمل المستهلكون أحادي الطور ، يحاولون الحفاظ على حمل موحد في جميع المراحل ، وتجنب الحمل الزائد على أي مرحلة.
