طرق لتثبيت التركيبات على السقف

في عمل أي دائرة كهربائية ، يتم دائمًا الانتباه إلى ثباتها وجودة تركيبها. يجب أن تكون أنظمة الإضاءة ، خاصة تلك الموجودة فوق الرأس ، مثبتة بشكل آمن في عناصر الطاقة للمبنى وتحتفظ بها تحت تأثير الأحمال بمختلف أنواعها.

يمكن تقسيم أكثر الطرق شيوعًا لتثبيت التركيبات على السقف بشكل مشروط عن طريق الاستخدام:

• في المنشآت الصناعية ؛

• في المباني السكنية.

ملامح الإضاءة الصناعية

في المختبرات وورش العمل وورش العمل ، يجب أن يضيء الضوء بالتساوي مساحة العمل بأكملها. لهذا الغرض ، يستخدمون غالبًا مصابيح الفلورسنت كبيرة الحجم ، والتي يتم توزيعها في صفوف على ارتفاع معين.

قد تكون طريقة الحجز مختلفة. تعد الأجهزة المفردة أكثر ملاءمة للتثبيت مباشرةً على سطح السقف.

ومع ذلك ، فإن الارتفاع الكبير والحاجة إلى وضع عدد كبير من هذه المصادر الضوئية يخلق بعض الصعوبات أثناء التثبيت والصيانة اللاحقة.

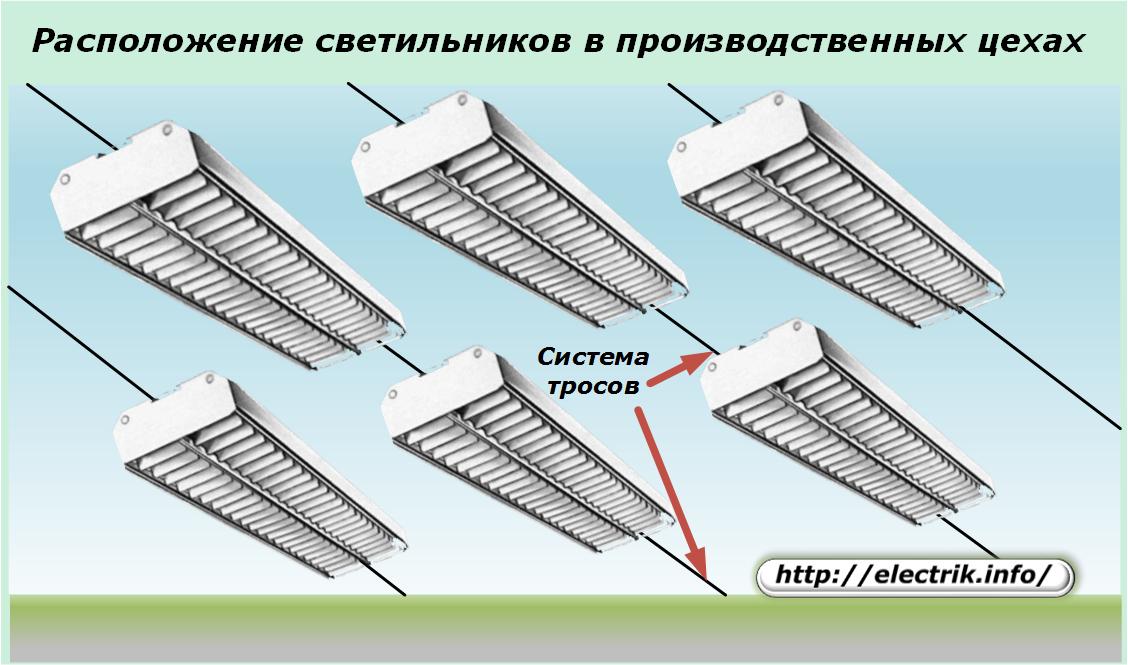

لذلك ، فإن نظام الكابلات الأكثر استخداما. حتى أن الشركات المصنعة تنتج تصميمات خاصة لكابلات وأسلاك الكابلات لمثل هذه المنشآت.

يتيح لك نظام وضع التركيبات تحرير السقف من تركيب هياكل إضافية عليه وجعل مصادر الإضاءة أقرب إلى أسطح أماكن العمل.

باستخدام هذه الطريقة ، يتم إنشاء حمل إضافي على الجدران التي يتم تثبيت السحابات بها. عادةً ما تتمتع مباني البلاطات الخرسانية بهامش عالٍ من الأمان وتقاوم القوى المطبقة عليها. وجدران البناء المصنوعة من كتل الرغوة أو الطوب لها ميزات. يجب اختبارها لقدرتها على تحمل جهود الكبل المشدود واستخدام أعمدة الدعم لهذه الأغراض ، إن أمكن.

يظهر أحد خيارات توصيل نظام الكابلات في الصورة أدناه.

إنه يوفر شريحة انتقالية وموتر مع خطاف يرتدي عليه الكابل. يُنصح باختيار مساحة أكبر من الغسالة تقع بين مسمار الجدار. في بعض الأحيان ، من أجل توزيع الحمل بالتساوي على مستوى الجدار ، يتم تثبيت الألواح المعدنية أو الزوايا بدلاً من الغسالات.

طرق لتثبيت التركيبات على السقف في المباني السكنية

يؤثر التصميم والمادة وسمك السقف على طريقة تركيب مصادر الإضاءة الصناعية عليه.

أسقف خرسانية من ألواح الأرضيات

إصلاح الأسلاك

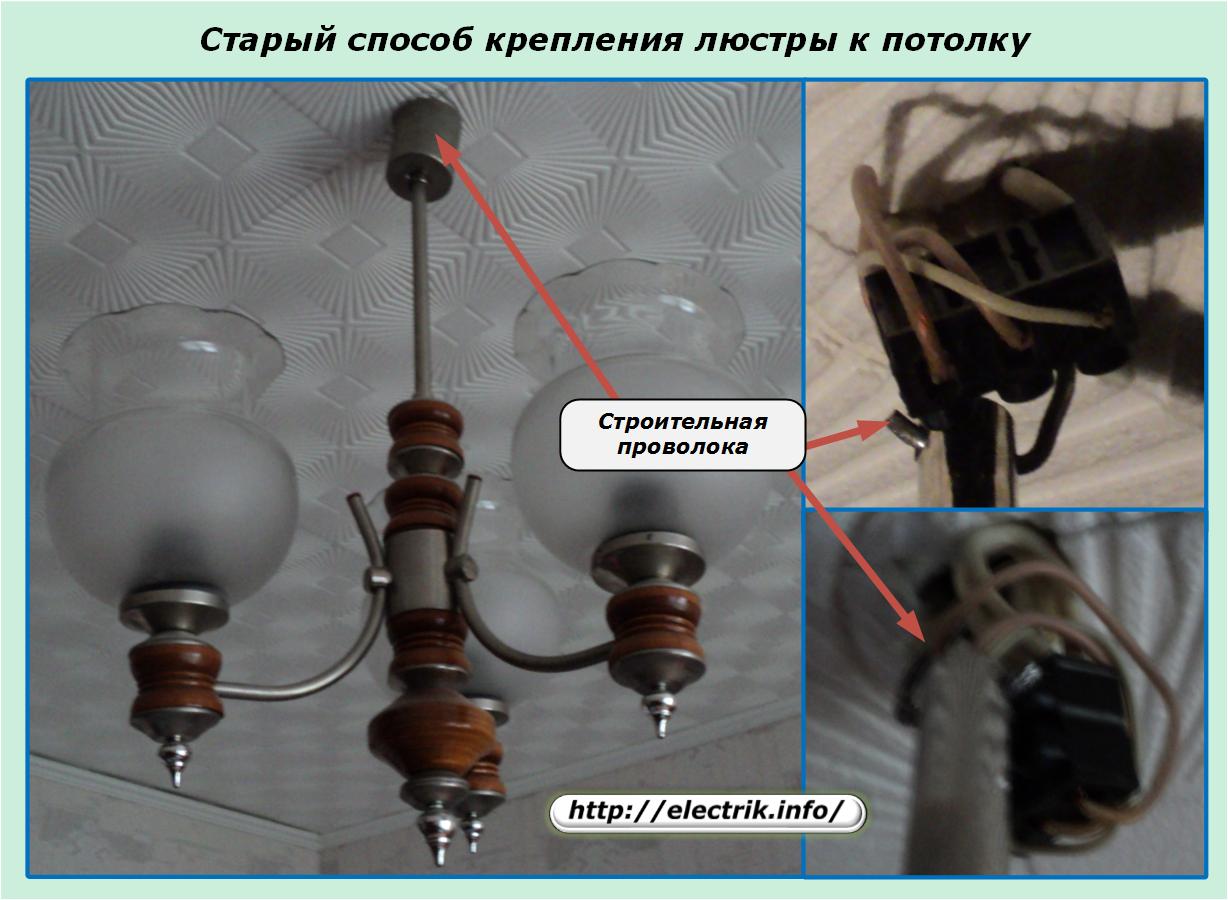

في مباني الألواح في المبنى القديم ، لم يعرض عمال البناء في مكان تركيب المصباح الموجود على السقف الأسلاك الكهربائية فحسب ، ولكن أيضًا قطعة من الأسلاك الفولاذية لتثبيت الثريا. على عنصر المبنى هذا ، تم تعليق غطاء المصباح أيضًا.

كان على الكهرباء فقط توصيل الأسلاك من الثريا بالسلك الكهربائي عبر صندوق الوصلات وإغلاق الوصلة بغطاء واقي مزخرف.

كلاب

نفس الطريقة تعمل في معظم المباني الحديثة. هنا فقط موقع الثريا ، الذي أعده بناة ، لا يمكن أن يرضي دائمًا النوايا الإبداعية للمالكين الذين قرروا تنفيذ حل التصميم الأصلي لإضاءة الغرفة.

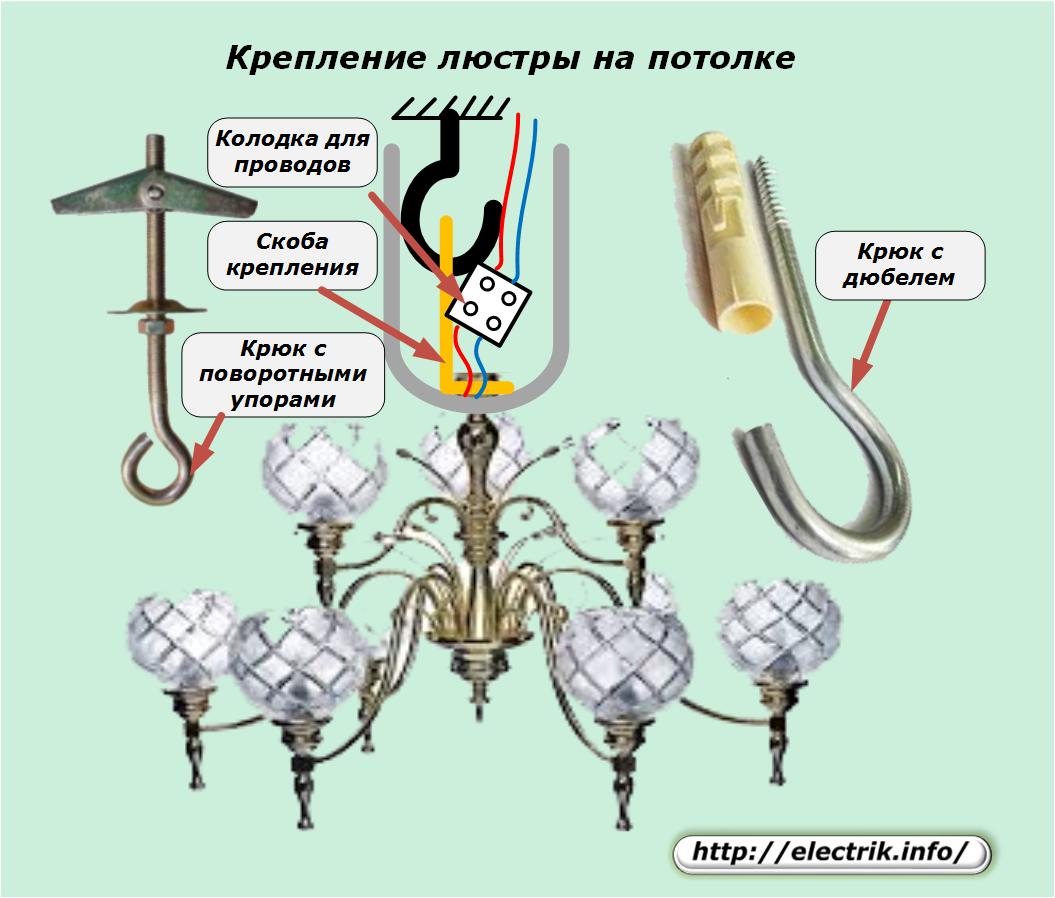

في هذه الحالة ، لتعليق الثريا في مكان جديد ، تحتاج إلى إصلاح الخطاف. يمكن العثور على هذا السحابة بطرق تركيب السقف المختلفة للبيع.

خطاف المسند لديه أبسط طريقة للبناء والتركيب ، ولكنه مناسب للأسقف المصنوعة من ألواح الأرضية الخرسانية. إنهم يحتاجون إلى حفر ثقب مع الناخس بقطر المقابلة لسمك وتد إلى عمق كامل دخوله.

بعد ذلك ، يتم دفع وتد في الحفرة ، ومن ثم مشدود الخطاف. عندما تتحرك ، فإنه ينفجر مواقع تصاعد من وتد وتدفق بحزم في حفرة بلاطة ملموسة.

شريحة متزايدة

يشبه هذا النوع من التثبيت تثبيت خطافًا بمسامير ، يتم تثبيت اللوحة فقط في مكانين على الأقل بمسامير ومسامير ذاتية التنصت. يتم إدخال الثقوب الموجودة على هيكل الثريا في دبابيس الدعامة ويتم تثبيت صواميل التثبيت عليها.

يتم إنشاء العديد من الثريات الحديثة ، وخاصة التصاميم باهظة الثمن مع مصابيح LED وأشرطة التحكم عن بعد عبر قناة الراديو من خلال أجهزة التحكم عن بعد ، للتركيب على السقف بهذه الطريقة بالضبط. علاوة على ذلك ، فإن شريحة التثبيت نفسها جزء من مجموعة الإضاءة.

سيحتاج سيد المنزل الذي يقرر تثبيت مثل هذا المصباح حتى في موقع الثريا القديم إلى حفر ثقوب جديدة وتثبيت شريحة متزايدة بالقرب من مخرج الأسلاك الكهربائية من السقف ، كما هو موضح في الصورة أعلاه.

سمك السقوف الصغيرة

في بعض الأحيان ، لا يسمح الهيكل الداعم الرقيق لعناصر البناء بتركيب السحابات فيه بعمق كامل. لمثل هذا السقف ، يتم استخدام التثبيت على أساس إدخال لوحة التثبيت من خلال سمك السقف بأكمله وتثبيته في الخارج. لهذا الغرض ، يتم استخدام ما يلي:

1. تحديد السنانير مع توقف قطب أو لوحات.

2. البراغي طويلة اضافية مع غسالات الدفع.

يكون خيار التثبيت الثاني أكثر بساطة إلى حد ما ، ولكن لا يمكن استخدامه إلا إذا كان من الممكن إدخال مسمار التثبيت في فتحة السقف من الأعلى. غالبًا ما تتوفر هذه الطريقة أثناء تشييد مبنى في مراحل معينة من البناء فقط ، وبعد ضياع مواد بناء إضافية ، تضيع هذه الفرصة.

تسمح لك معلقات التركيبات المزودة بمثبتات دوارة بالخروج من هذا الموقف.

تصنع السنانير الخاصة بهم من صفائح مسطحة يتم فيها حفر ثقب ويتم إدخال محور دوار مع توقفات متحركة. يمكنهم الدوران عموديًا على طول المحور عند إدخال الخطاف من خلال الفتحة الموجودة في السقف ، ثم يستقرون أفقيًا ويحدون خفض عنصر الطاقة هذا مع ربط الخطاف لأسفل.

توجد اللوحة الدوارة في هذا الموضع على جانبي الفتحة وتحمل خطافها الثابت في السقف. توقف المنقولة العمل بشكل مختلف. تصميمهم لديه آلية قفل بسيطة تمنع المزيد من دوران العناصر حول محور الدوران.

السقوف الخشبية

تعتمد أسهل طريقة لإصلاح المصباح على ربط خطاف خاص بمسمار ملولب ذاتيًا في خشب السقف بحيث لا يمر طول اللولب من خلال لوحة الزخرفة فحسب ، بل يتحول أيضًا إلى ثمله إلى مادة الشعاع الداعم.

في هذه الحالة ، يتم تحقيق أقصى قوة للثريا.

يمكن تثبيت قواعد التثبيت الخاصة بمصابيح الإضاءة الصغيرة مباشرةً على اللوحة بواسطة براغي ذاتية التنصت بطول 25 ÷ 35 مم.

السقوف الكاذبة

لخلق لهم استخدام:

• دريوال.

• لوحات مصنوعة من مواد PVC.

• مواد تمتد مصنوعة من الأقمشة أو الأفلام الاصطناعية.

لا يمكن لهذه المواد أن تدعم وزن معظم وحدات الإنارة وسوف تتشوه تحت تأثير الحمل المطبق. لذلك ، لوضع مصادر الضوء فيها ، يتم استخدام حلول تقنية خاصة.

تركيب الثريا من خلال السقوف المعلقة

يتم تعليق وحدات الإنارة الثقيلة على قاعدة خرسانية صلبة من لوح السقف باستخدام هياكل الانتقال المتصاعدة ، والتي تم تصميمها لنقل وزن الثريا إلى السقف الأساسي وموقع قاعدة مصدر الضوء في مستوى التعليق.

يتم تحديد سمك محول التثبيت وفقًا للمسافة التي يتم إنشاؤها من سطح القاعدة إلى المستوى السفلي للسقف المعلق.قد تكون طرق إرفاق الثريا والمحول مختلفة ، ولكن يجب أن تضمن قوة الهيكل ومظهره الزخرفي.

عادة ، يتم تنفيذ هذا العمل أثناء تثبيت السقف. من الصعب للغاية تثبيت ثريا ثقيلة على هيكل معلق معلق بالفعل ، وفي بعض الحالات تكون مشكلة.

تركيب الأضواء في سقف لوحات PVC

مصادر الضوء الصغيرة لإنشاء الإضاءة المحلية متوفرة على أساس الهالوجين ، الفلورسنت الموفر للطاقة أو قاد المصابيح مع تصاميم خرطوشة تكييفها لوضعها في تجهيزات خاصة.

الأحمال التي أنشأتها هي أقل بكثير من تلك التي تنشأ من وزن الثريا. لهذا السبب ، يتم استخدام تصاميم محول خفيف الوزن. أشرطة تركيب الحديد المجلفن المثقبة التقليدية مناسبة لتصنيعها.

ينحني بشكل جيد ويسمح لك بإعطاء أي شكل للتركيب. في الوقت نفسه ، تضمن خصائص قوة التصميم المبتكر تشغيله الموثوق وطويل الأجل.

تركيب الأضواء في سقف الجصي

تسمح قوة صفائح الحوائط الجافة ذات السماكة المختلفة بتثبيت مصادر الضوء لمادة السقف المعلق ، وليس إلى المستوى الأساسي للطائرة الرئيسية.

عند تثبيت المصباح ، تم اعتماد تسلسل العمل التالي:

• وضع الأسلاك الكهربائية للخرطوشة الكهربائية على السقف الرئيسي قبل تركيب القلادة ؛

• حفر ثقوب في المباريات الثابتة للخرطوشة ؛

• انتاج الاسلاك

• اتصال خرطوشة.

• ضغط الينابيع المتصاعدة وإدخال المصباح في الفتحة المشقوقة.

تغطي الأغطية المزخرفة للخرطوشة نهايات الفتحة المشقوقة ، بينما تحمل الأقواس ذات الينابيع ثقل المصباح في سقف الجصي بشكل موثوق.

تركيب الأضواء في سقف تمتد

لا يسمح النسيج الممدد أو فيلم السقف الخاطئ بإصلاح مصادر الإضاءة فيه. يستخدم جهاز خاص لتثبيتها.

يتكون المصنع جبل من جزأين. يتم تثبيت أحدهما على سطح السقف الرئيسي باستخدام مسامير ، والثاني ، استنادًا إلى مسند الضبط والبراغي ، يتيح لك ضبط مستوى المصباح على مستوى مادة التوتر. من المستحسن وضعه على مسافة 6 ÷ 7 سم من سطح القاعدة.

يتم اختيار طول الأسلاك بحيث يكون من المناسب توصيل خرطوشة إزالتها من التجهيزات لهم.

يتم لصق حلقة ثيرمو شفافة على النسيج الممدود عند نقطة ملامسة المنصة العالمية. بعد أن يجف الغراء ، يتم قطع النسيج الموجود داخل الحلقة. من خلال الفتحة التي تم إنشاؤها ، تخرج الأسلاك وتتصل الخرطوشة بها. يتم إدخال المصباح المركب داخل سقف التمدد وهو مثبت بمشابك زنبركية.

يتطلب تنفيذ جميع الأعمال المتعلقة بتركيب المصابيح على السقف الاهتمام والدقة ، والتي يتم ضمانها من خلال المعرفة بالتكنولوجيا وبعض المهارات العملية التي تم تطويرها عند التعامل مع الأدوات المهنية والأجهزة الكهربائية.
