كيفية اختيار وتكوين وتوصيل ترحيل الصور للإضاءة في الهواء الطلق أو في الأماكن المغلقة

في بداية القرن الماضي ، كانت هناك مهنة فريدة من نوعها في العديد من المدن - وهي مصباح إضاءة. كان هذا الرجل الذي شارك في إنارة الشوارع. مع بداية الشفق ، أضاء الأنوار كل يوم ، وفي الصباح أطفأهم.

في الوقت الحاضر ، تسمى الأجهزة الآلية "مفاتيح الشفق" أو "ترحيل الصور".

مظهر

يتم إنتاج مفاتيح الشفق من قبل الشركات المصنعة ذات الخصائص الكهربائية المختلفة والمعايير التشغيلية والتصميم لأغراض متعددة.

يمكن إنشاؤها للعمل في الداخل ، على سبيل المثال ، لإضاءة السلالم من الشرفات أو استخدامها في الهواء الطلق تحت تأثير هطول الأمطار.

مبدأ العملية

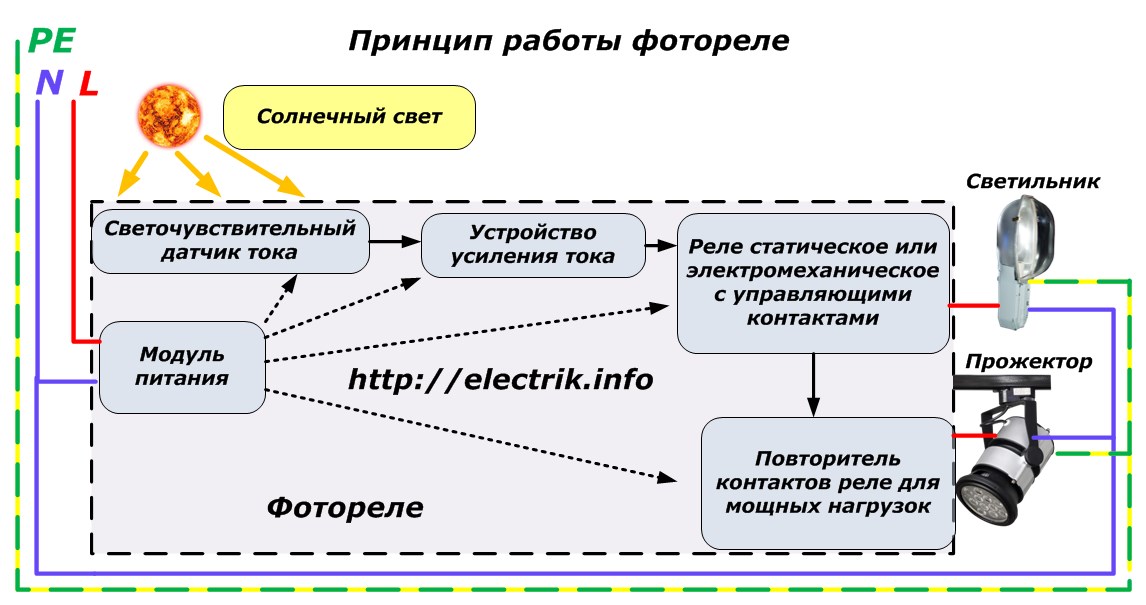

تتحد جميع الصور الفوتوغرافية بحقيقة أنها تعمل وفقًا لقانون واحد ، وهو ما يوضحه المخطط أدناه.

ينظر إلى التدفق الضوئي للإشعاع الشمسي بواسطة مستشعر خاص يولد تيارًا كهربائيًا ذا قيمة متناسبة. عندما تنخفض الإضاءة ، تنخفض قيمة التيار الناتج. نظرًا لأن المعرض صغير جدًا ، فإنه يتم تضخيمه وتغذيته إلى مرحل - مشغل يجمع بين الجزء المنطقي في تصميمه.

تتحكم جهات اتصال الترحيل في تشغيل المصابيح أو ، إذا كان ذلك ضروريًا ، في بداية تشغيل مصابيح موضعية عالية الطاقة.

عنصر حساس يمكن أن يكون لها جهاز مختلف وتعمل على أساس:

• مقاوم للضوء يغير مقاومته الكهربائية تحت تأثير مجرى الضوء ؛

• الثنائي الضوئي الذي يحول الضوء إلى شحنة من الكهرباء بسبب العمليات التي تحدث في تقاطعات p-n ؛

• الترانزستور الضوئي الذي يحول الضوء إلى حركة الشحنات الكهربائية نتيجة لتوصيل ثقب الإلكترون ؛

• photothyristor - جهاز أشباه الموصلات الضوئية الإلكترونية مع تصميم يشبه الثايرستور التقليدي ؛

• متعدد الطبقات الضوئية.

مقاومة ضوئية - هذا منتج أشباه الموصلات ، والذي يعمل تحت تأثير تيار متغير من ضوء كوانتا على تحويل مقاومته الكهربائية بالتناسب.

عندما يتم توصيل المقاوم الضوئي لمصدر EMF مستقر من خلال مقاومة الحمل R ، يتم تأسيس تيار يعتمد على الإضاءة في الدائرة.

الضوئي يحول الإشعاع الضوئي إلى تيار كهربائي ويمكن أن يعمل في دوائر:

• مع تطبيق عكس الجهد الخارجي.

• بدونه.

الترانزستورالضوئي - هذا ترانزستور عادي حساس للتدفق الضوئي. ويمكن أن يتم كحقل أو الترانزستور ثنائي القطب مع بنية n-p-n أو p-n-p وقاعدة يتم تشعيعها بالضوء. يؤثر تغيير مقدار الإضاءة على قيمة التيار الكهربائي في الدائرة المتصلة.

حساسية الضوء للناقلات الضوئية أعلى من حساسية الثنائيات الضوئية. لذلك ، استخدامها أكثر واعدة.

صورة الثايرستور يعمل أيضًا كتناظرية لثايرستور تقليدي ، لكن يتم التحكم فيه من خلال تدفق الضوء ويتحول من حالة مغلقة إلى حالة مفتوحة (والعكس صحيح) عندما تصل الإضاءة إلى قيم معينة.

حجم التيار الذي يمر عبر القطب السيطرة ، يمكنك ضبط الإعدادات لتشغيل الثايرستور الصورة.

Fotosemistor لديه عدد أكبر من الطبقات مع الموصلية الإلكترونية وثقب ، فمن الصعب تصنيعها. ولكن يتم التحكم فيه أيضًا بواسطة تيار الضوء الناتج عنه ، والذي يشع إحدى طبقات أشباه الموصلات الحرة.

لمزيد من المعلومات حول ترتيب محسّسات الضوء (مقاومات الضوء ، الثنائيات الضوئية والناقلات الضوئية) ، انظر هنا: أجهزة استشعار ضوئي وتطبيقاتها

المواصفات الرئيسية

يتأثر اختيار ترحيل الصور لظروف التشغيل المختلفة بما يلي:

• حساسية الخلية الكهروضوئية لتدفق الضوء ؛

• امدادات التيار الكهربائي ؛

• الطاقة المستهلكة بواسطة أجهزة الإضاءة ؛

• بيئة العمل المحيطة التبديل الشفق.

حساسية يتم تحديده بواسطة نسبة التيار الكهروضوئي الذي تم إنشاؤه إلى قيمة حادثة تدفق الضوء على عنصر الضوء. يقاس بـ [μA / lm]. نظرًا لأن الخلايا الضوئية تتفاعل مع شدة الضوء وتردده ، يتم تقسيم الحساسية إلى:

• الطيفية المرتبطة التردد.

• لا يتجزأ ، وتتميز شدة تدفق الضوء الحادث.

حساسية طيفية يتم استخدامه لتقييم تشغيل الخلية الكهروضوئية في تردد واحد محدد من الاهتزازات الضوئية ، على سبيل المثال ، منطقة الأشعة تحت الحمراء غير المرئية. تهدف الحساسية المتكاملة إلى تحليل وتشغيل إجمالي تدفق الضوء ، والذي يحتوي على أطياف من الأشعة فوق البنفسجية إلى جزء الأشعة تحت الحمراء.

الجهد الكهروضوئي الجهد المشار إليها في الوثائق وعلى السكن للجهاز نفسه. قد لا تكون الأجهزة المصنعة في الخارج مناسبة للتشغيل في بلدان رابطة الدول المستقلة بسبب قيم الفولتية الأخرى للإمداد المعتمدة في بلدان مختلفة من العالم.

قوة المصابيح المتصلة بترحيل الصورة يخلق حمولة على جهات اتصال الإخراج من الجهاز ، والتي يمكن أن يحترق في حالة تجاوز قيم التصميم المسموح بها. لذلك ، عند اختيار تصميم مفتاح الشفق ، يتم دائمًا الانتباه إلى هذا السؤال.

في حالة معينة نموذج ترحيل الصورة، وهو مناسب لجميع المعلمات باستثناء قيمة الحمل المتصل ، يمكنك استخدام جهاز إضافي - قواطع أو بداية يتحكم فيها عن طريق تطبيق الجهد على لفه من ترحيل الصور. في هذه الحالة ، فإن جهات اتصال الطاقة الخاصة ببدء التشغيل ستخفف بشكل موثوق الحمل من المصابيح القوية.

تم تصميم مفاتيح الشفق العادية للعمل مع المصابيح المتوهجة التي تستهلك حمولة نشطة. إنشاء مصادر الإضاءة الفلورية والموفرة للطاقة عنصر تفاعلي إضافي، مما يحد من كمية الطاقة المستهلكة. عند استخدامها ، يجب عليك إنشاء هامش للتحميل المتصل.

لبيئة العمل التي يقع فيها ترحيل الصور تأثير واضح على تشغيله. بالنسبة للظروف الخارجية ، يجب وضع مفتاح الشفق في غلاف مغلق يحمي الإلكترونيات من المطر والرطوبة والغبار وفي درجات حرارة منخفضة - يضاف إلى ذلك استخدام التدفئة.

الأجهزة التي تعمل في المباني السكنية لا تحتاج إلى مثل هذه الحماية.

كيفية توصيل الصورة التقوية إلى المصابيح

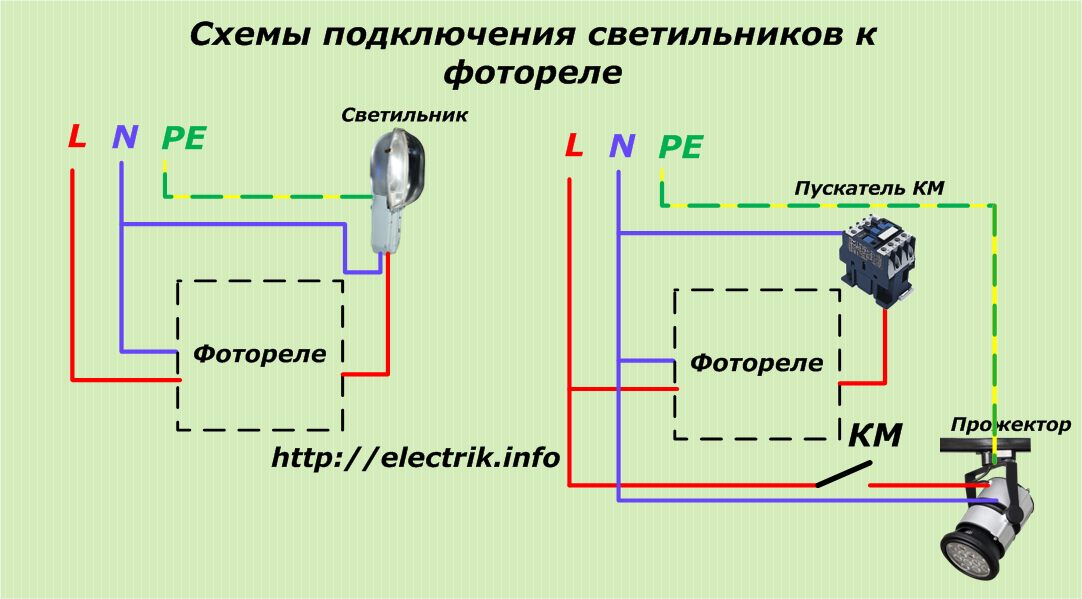

رسم تخطيطي التبديل الشفق يطبق عادة على جسمه ويرد في وثائق الشركة المصنعة. عادة ، يتم استخدام ثلاثة الموصلات للاتصال:

• تعمل شبكة الصفر ، وتستخدم ل photorelay والمصابيح في وقت واحد.

• المرحلة التي يتم تغذيتها إلى إدخال الجهاز ؛

• سلك محتمل يخرج من المصباح إلى المصباح.

استخدام تقنيات أجهزة المعالجات الدقيقة للضوء الضوئي سمح بتزويدهم بوظائف مختلفة تراعي ظروف تشغيل معينة ، على سبيل المثال ، إدخال مجسات الحركة أو مؤقت في خوارزمية تصرفاتهم.

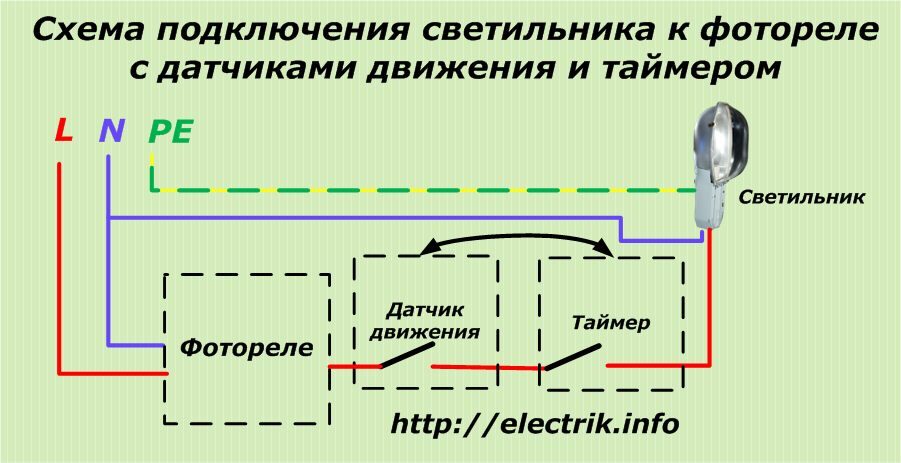

من الناحية التخطيطية ، يتم عرض جهات اتصال الموقت ومستشعر الحركة مع سلسلة متصلة بالحمل ، ولكن من أجل تبديل دوائر الإضاءة المعقدة للطرز باهظة الثمن ، يمكن تطبيق الخوارزميات الخاصة التي تأخذ في الاعتبار المهام المحددة في وحدة المنطق.

على سبيل المثال ، يمكن فصل مرحل الصور المستخدم للإضاءة الخارجية عن الاستجابة لمصابيح أمامية من السيارات التي تمر بالجهاز. هذا يلغي التعثر المتكرر ، ويزيد من موثوقية الجهاز.

يتيح مستشعر الحركة المزود بجهاز توقيت عند مفتاح الشفق المثبت في مدخل مبنى سكني متعدد الطوابق توفيرًا كبيرًا في الطاقة. يتم تشغيل المصابيح عندما يظهر الشخص على أي هبوط لفترة كافية لتمرير الدرج. تعطيلها تلقائي.

وضع المعلمات استجابة الخلية الكهروضوئية

للتصاميم البسيطة ، يتم ضبط جميع الإعدادات في المصنع ولا يمكن ضبطها أثناء التشغيل.

على الخلايا الضوئية المتقدمة ، يمكنك تغيير:

• حساسية لحادث تدفق الضوء على الخلية الكهروضوئية ؛

• زمن الاستجابة الموقت.

• المعلمات لتشغيل جهاز استشعار الحركة.

يتم تحديد هذه المعلمات والمنظمين في الوصف الفني.

أمثلة التثبيت من مفاتيح الشفق المشتركة

توضح الصور 6 أدناه بوضوح مدى أداء ثلاثة كهربائيين مختلفين لنفس النوع من العمل. تجدر الإشارة إلى أن جميع التركيبات المعروضة يتم التحكم فيها بواسطة مفاتيح الشفق في ظروف الإضاءة المختلفة.

1. يتم تعيين ترحيل الصورة فوق مدخل مركز تسوق صغير بشكل جميل.

2. تركيب مصباح مع ترحيل الصورة فوق باب مدخل مؤسسة التصنيع.

3. ثلاثة إصدارات من الإضاءة مع ترحيل الصور على سلالم مختلفة من نفس الدرج ، مصنوعة من قبل كهربائي الإسكان والخدمات المجتمعية.

في الختام ، أريد أن أطرح سؤالاً ، لكن ما رأيك في عمل هؤلاء الأسياد؟

انظر أيضا: كيفية جعل صورة بسيطة ترحيل نفسك في المنزل
