أجهزة التحكم عن بعد بسيطة لأجهزة الاستقبال الكهربائية عن طريق الهاتف

في الوقت الحاضر ، هناك بالفعل العديد من الأجهزة الصناعية التي يتحكم فيها معيار GSM (النظام العالمي للاتصالات المتنقلة) - معيار رقمي للاتصالات المتنقلة أو هاتف محمول مألوف الآن. إنه كذلك إنذار ضد السرقة، خزائن التحكم المختلفة للمعدات الصناعية ، أو ببساطة مآخذ منفصلة ، كما هو مبين في الشكل 1.

التصميم في المظهر هو محول عادي يتم توصيله بمأخذ التيار الكهربائي بالحائط. يمكن تشغيل الحمل عن طريق الرنين أو الإرسال. الرسائل القصيرة عن طريق الهاتف المحمول. كما أنه من الممكن التحكم اليدوي باستخدام اثنين من الأزرار الموجودة على اللوحة الأمامية. تتراوح الطاقة التي يتم تشغيلها بواسطة هذه المنافذ ، وفقًا للطراز ، بين 1 و 5 كيلو واط ، مما يسمح لك بتشغيل أي حمولة تقريبًا.

يتم أيضًا إنتاج مآخذ متعددة القنوات ، مثل "تمهيد" للكمبيوتر ، والذي يسمح لك بالتحكم في التشغيل المستقل لعدة أحمال. هذه الأجهزة هي واحدة من عناصر "المنزل الذكي"وبالتالي ، فإن سعرها مرتفع للغاية: إذا نظرت إلى الإنترنت ، فستتراوح الأسعار بين 1000 و 3500 روبل أو أكثر.

الشكل 1 وحدة عن بعد الرسائل القصيرة إدارة

على سبيل المثال ، مقبس مزود بجهاز تحكم عن بعد عبر الرسائل القصيرة (يمكن التحكم به بواسطة 5 مستخدمين) مع استشعار درجة الحرارة المتكاملة. باستخدام المستشعر ، يمكن للمقبس تشغيل الأجهزة المنزلية وإيقافها تلقائيًا وفقًا لدرجة الحرارة المحيطة:

الشكل 2 Pمقبس مع بعيد إدارة الرسائل القصيرة

أكثر تكلفة من مآخذ الفردية وحدات الصناعية. على سبيل المثال ، يوضح الشكل 2 عرض متجر عبر الإنترنت لبيع وحدة التحكم DTMF.

الشكل 3

من هذه الصورة ظهر الاختصار DTMF على السطح حتى الآن. ما هو ، انظر أدناه.

إشارات DTMF

في الهواتف القديمة ، تم إجراء الاتصال عن طريق تدوير الاتصال الهاتفي: اتصل الإصبع بنابض الاتصال للحصول على العدد المطلوب من الأرقام ، ثم عاد الاتصال الهاتفي لإغلاق جهة الاتصال ، وتم سماع نقرات في الهاتف. مثل هذه المجموعة كانت تسمى نابض. تم استخدام الاتصال النبضي أيضًا في الأجهزة الحديثة المزودة بضغط زر الاتصال.

المستخدمة حاليا ، ما يسمى نغمة الاتصال. حاول الاتصال برقم على هاتف أرضي - تسمع أصوات نغمات مختلفة على جهاز الاستقبال. يستمع لإشارات DTMF ، - ثنائي النغمة متعدد التردد ، - إشارة متعددة التردد ذات نغمتين. يوضح الشكل 4 جدولًا يتم به إرسال الأرقام وبعض الأحرف التي يتم إرسالها عند طلب رقم.

الشكل 4

على سبيل المثال ، يتوافق الرقم "1" مع مجموعة من الترددات 697 و 1209 هرتز ، والرقم "9" يناظر 852 و 1477 هرتز. يتم اختيار الترددات بحيث تنتقل معًا ، ولا تشكل التوافقيات. لفك تشفير حزم النغمات ، توجد دوائر ميكروية متخصصة - وحدات فك التشفير ، على سبيل المثال IL9270N و HM9270 و MT8870. هذه مجرد نظائرها لشركات مختلفة. قد تختلف حتى في عدد الاستنتاجات ، أو كما هو الحال الآن في الطريقة الخارجية للدبابيس (من دبوس الإنجليزية) ، لكنها تؤدي نفس الوظائف.

بالإضافة إلى وحدات فك التشفير المتخصصة هذه ، يمكن فك تشفير إشارات DTMF على أجهزة الكمبيوتر الرقمية باستخدام خوارزمية Goertzel. وبطبيعة الحال ، يمكن أيضًا فك تشفير هذه الإشارات بمساعدة المتحكمات الدقيقة ، أو كما تسمى أحيانًا ، أجهزة الكمبيوتر المدمجة.

بالإضافة إلى طلب رقم هاتف DTMF ، تُستخدم التكنولوجيا على نطاق واسع في أنظمة المنزل الذكي وأجهزة الإنذار وأجهزة الإنذار ضد السرقة. تستخدم علامات DTMF أيضًا في البث التجاري.

تم تطوير نظام DTMF في عام 1961 ، لكنه لم يصل إلى روسيا إلا في التسعينيات من القرن الماضي.في البداية ، تم توفير الاتصال باللمس كنظام مدفوع ، ولكن ليس في كل مكان ، حيث أن الاتصال باللهجة اللمسية ممكن فقط في التبادلات الهاتفية الرقمية الحديثة. بشكل عام ، لا تزال تعمل في كثير من الأماكن محطات الترحيل antediluvian ، والتي تسمح باستخدام الاتصال النبضي فقط.

والآن ، حاول أن تجعل مثل هذه التجربة: اتصل على الزنزانة ، حسناً ، على الأقل لزميلك في العمل ، لأنك في نفس الغرفة طوال اليوم. بعد "التقاط الهاتف" ، اضغط على أي أرقام على هاتفك: سيتم الاستماع إلى إشارات DTMF في شكل أصوات موسيقية قصيرة في ديناميات هاتفه. (وفقًا لقوانين الفيزياء ، تسمى الموسيقى الأصوات التي لها تردد معين). على سبيل المثال ، الضوضاء في الشارع ، من المستحيل النظر في الصوت الموسيقي.

توجد الأصوات نفسها أيضًا في ديناميكيات سماعة الهاتف: النقطة صغيرة ، فقط قم بتوصيل وحدة فك ترميز DTMF بمقبس سماعات الرأس ، وهنا أنت ، جهاز تحكم جاهز. في بعض الحالات ، يكون عدد الأحمال المتحكم فيها واحدًا فقط ، وتحتاج إلى تشغيله أو إيقاف تشغيله في أي وقت.

الأجهزة عن بعد محلية الصنع التحكم في الهاتف

المقبل ، سيتم النظر في العديد من الأجهزة البسيطة ويتم تنفيذ واحد منهم ببساطة على التتابع ، وعلى واحد فقط.

بضع كلمات عن تشغيل الدائرة. أساس الجهاز هو تتابع الاستقطاب. كما يتضح من الرسم التخطيطي ، فإنه يحتوي على ملفين ، يتم تشغيلهما بطريقة أنه عندما يتم تطبيق الجهد على ملف واحد ، تنجذب حديد التسوية إلى قلب واحد ، وتظل في هذا الموضع حتى لو لم يعد هناك جهد على الملف - يوجد مغناطيس داخل التتابع.

من أجل التقاط ظهر المرساة ، من الضروري تطبيق الجهد ، على الأقل نبضة ذات مدة وسعة كافية ، على ملف آخر. ستبقى حديد التسليح في حالة مسحوب ، حتى عند إزالة جهد التيار الكهربائي. لا تذكر ذلك حقًا RS - الزناد?

يتم تشغيل الجهاز من الشبكة عبر مقوم نصف الموجة D1 و R1 و R2 و C1. على المكثف C1 ، يتم الحصول على الجهد من حوالي 24V. بالطبع ، يتم ذلك في انتهاك لجميع لوائح السلامة ، لكن المؤلف يؤكد أنه إذا كنت لا تشعر بالوقاحة ولا تذهب إلى حيث لا تحتاج إلى ذلك ، ... حسناً ، بشكل عام ، كل شيء سينجح!

يجب أن يكون لدى الهاتف تنبيه اهتزازي: سيتم توصيل مرحل optocoupler IC1 بجهات الاتصال الخاصة به ، ويكون في الرسم البياني المقاوم R4 وإخراج optocoupler 1. يظهر قطبية الاتصال في الشكل. عند الاتصال بهاتف ، يجب فحص قطبية الجهد عند تنبيه الاهتزاز باستخدام مقياس متعدد أو مؤشر LED بمقاوم.

عندما يعمل الاهتزاز ، يفتح الترانزستور الناتج داخل optocoupler (الدبابيس 5 و 6). يتم شحن المكثف C4 من مصدر الطاقة من خلال اللف الأيمن للتتابع والترانزستور المفتوح لجهاز optocoupler. ينتقل ذراع الترحيل إلى الملف الأيسر ، ويتم تشغيل K1.2 عن طريق الاتصال بداية مغناطيسيةوعن طريق الاتصال K1.1 يعد الملف الأيسر للتحول التالي.

تتفريغ المكثفات C4 عبر المقاوم R3 لمدة خمس دقائق ، وخلال هذا الوقت لن يغير الإرسال من الهاتف حالة الجهاز. مع كل بساطته الواضحة ، يحتوي الجهاز على عيب واحد كبير: القدرة على الحصول على مرحل مستقطب غريب ، وحتى جواز السفر الضروري ، أصبح الآن صفرًا تقريبًا. هذا هو مكتوب حتى من قبل مؤلف المخطط في وصفه.

يظهر جهاز تحكم بسيط آخر في الشكل. 5.

صور 5. دائرة التحكم في حمل الهاتف

يتم تنفيذه على رقاقة متخصصة - وحدة فك ترميز إشارة DTMFMT8870. الغرض من هذا الجهاز في أداء المؤلف هو تشغيل الكمبيوتر وإعادة تشغيله عن بُعد. الجهاز يعمل على النحو التالي. بعد أن قمت بالاتصال بهذا الرقم ، بعد اختيار الاتصال الهاتفي 1 أو 2 ، والذي يتوافق مع تشغيل الكمبيوتر POWER أو إعادة تشغيل إعادة تعيين.

تستقبل الدائرة الطاقة مباشرة من الهاتف الخلوي ، وترتبط الترانزستورات الإخراج من optocouplers بالتوازي مع الأزرار المقابلة للكمبيوتر.تُستخدم أدوات optocouplers PC817 على نطاق واسع في تبديل إمدادات الطاقة ، من أجهزة الكمبيوتر إلى أجهزة شحن الهاتف المحمول.

الجهاز متصل بمقبس السماعة وبأطراف السماعة التي تظهر عليها إشارات DTMF ، كما هو موضح أعلاه. يتمثل العيب الرئيسي لهذا المخطط عند التكرار في أن الهاتف يجب أن يلتقط الهاتف تلقائيًا عند توصيل سماعة الرأس. وليس كل الهواتف لديها مثل هذا الخيار.

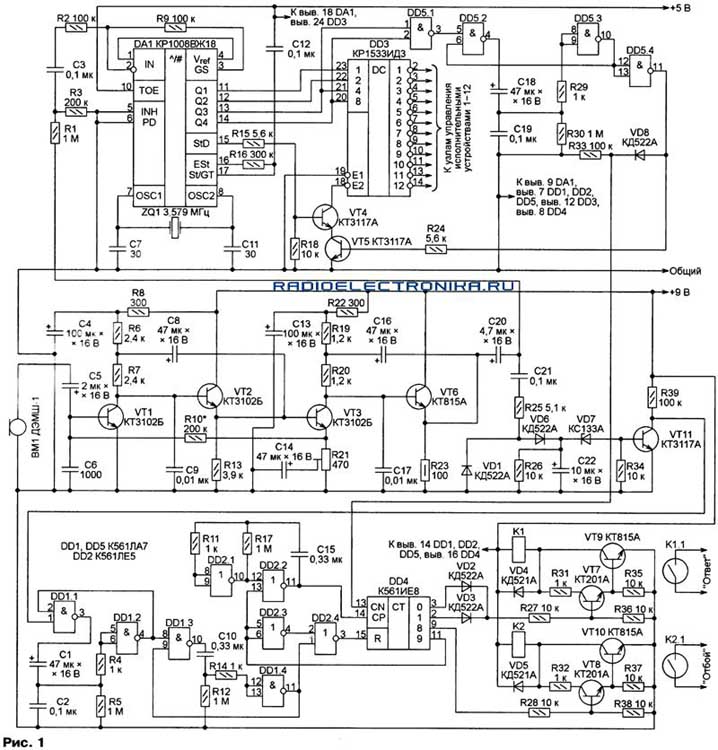

صور 6. رسم تخطيطي لجهاز التحكم في حمل الهاتف (انقر على الصورة للتكبير)

الدائرة تعتمد على الأجهزة ، أي لا يحتوي على ميكروكنترولر تتطلب برامج ؛ كل منطق العمل يتحقق بسبب الدائرة نفسها.

يتم تلقي مكالمة الهاتف بواسطة الميكروفون ، ويتم تضخيمه إلى المستوى المطلوب بواسطة مكبر للصوت ، ونتيجة لذلك يتم تنشيط الترحيل ، وتتصل جهات الاتصال به بزر "الرد" (التقط سماعة الهاتف). بعد تنشيط هذا التتابع ، يتم بدء تأخير زمني لمدة 7 ثوانٍ تقريبًا. إذا كان لديك وقت للضغط على المفاتيح الضرورية ، فسيتم إرسال إشارة DTMF إلى وحدة فك ترميز DA1 ، والتي يمكن توصيل إشارات الخرج الخاصة بها عبر وحدة فك ترميز DD3 عبر مرحل لفصل ما يصل إلى 12 عملية تحميل.

بعد 7 ثوانٍ ، سيعمل مرحل "Hang up" (جهات اتصاله متصلة بزر "hang up") ، لمزيد من التحكم ستحتاج إلى مكالمة أخرى. وبالتالي ، اتضح أن الهاتف ، سيتم لفه بالكامل بأسلاك: أسلاك من التتابع إلى الأزرار وحتى إخراج إشارة DTMF من مقبس سماعة الرأس.

يتم عرض مخطط أبسط ، يشير إلى عدد الأجزاء ، في الشكل. 7.

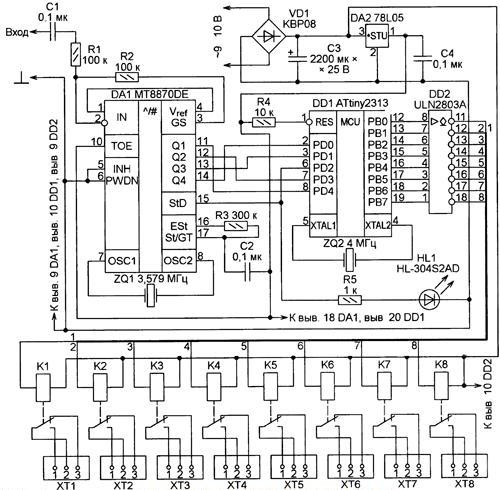

صور 7. رسم تخطيطي لجهاز التحكم في حمل الهاتف (انقر على الصورة للتكبير)

هذا هو المكان الذي يتم فيه استخدام الهاتف مع الالتقاط التلقائي عند توصيل سماعة الرأس ، لذلك لا تحتاج إلى لحام الأزرار ، تحتاج فقط إلى توصيل مقبس سماعة الرأس. توفر هذه الدائرة تحكمًا في 8 أحمال ، وتظهر أوامر التحكم في وصف الدائرة.

لكن هذه المخططات ليست على الإطلاق تلك التي كانت تسمى الأكثر تعقيدًا وخطورة في بداية المقال. هناك أولئك الذين يستخدمون وحدة GSM SIM300D المدمجة بدلاً من الهاتف الخليوي القديم. سعره هو 4200 روبل. ، صحيح ، لقد تم بالفعل وقفه. يتم إدخال بطاقة SIM في هذه الوحدة.

اقرأ المزيد حول كيفية تجميع جهاز التحكم عن بُعد وبرمجته بشكل مستقل في تطوير التأليف هنا:

إرشادات خطوة بخطوة حول كيفية تجميع جهاز التحكم في الحمل وتكوينه بشكل مستقل على الهاتف المحمول -
