كيف يتم ترتيب أنظمة الري الأوتوماتيكية الحديثة والعمل
لقد حان الوقت عندما أصبحت المعرفة بالكهربائيين ضرورية للناس من جميع التخصصات. التكنولوجيات الجديدة القائمة على استخدام الإلكترونيات ، دخلت تطورات المعالج الدقيق بحياتنا وحياتنا اليومية.
يمكن الآن رعاية النباتات العادية تلقائيًا ، وإسنادها إلى الروبوتات والأنظمة الأوتوماتيكية التي ، بعد تحديد معلمات المستخدم ، ستحافظ على المناخ المحلي ، وتوفر الري المقنن بدقة ، وتهيئ الظروف المثلى للنمو والتطوير.

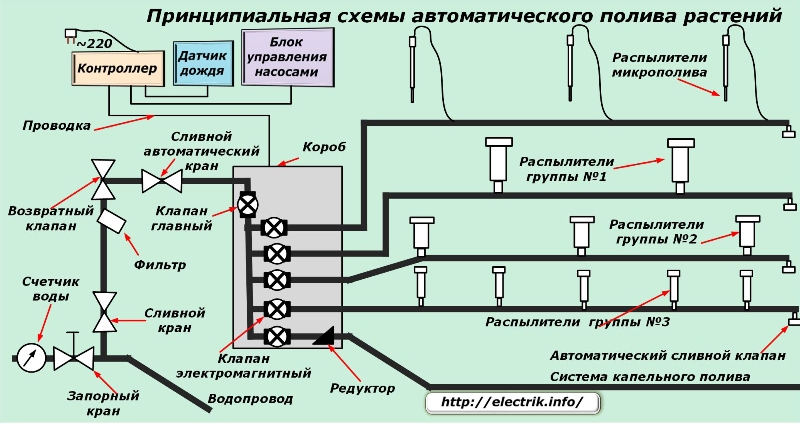

تكوين ووصف الدائرة الهيدروليكية

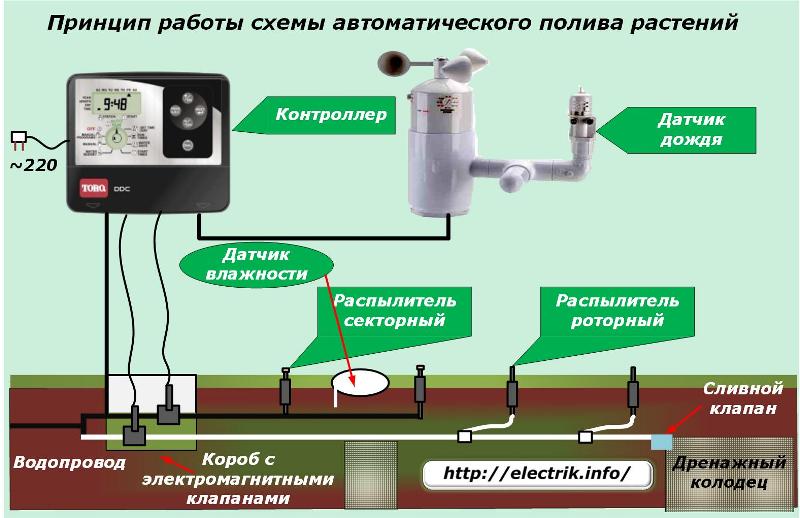

تظهر العناصر الأساسية اللازمة لتشغيل نظام سقي النبات الآلي في الصورة موضحة مبدأ الأتمتة.
الهدف الرئيسي من هذا النظام هو تزويد النباتات بكمية المياه التي تحتاجها بشدة ، مع الأخذ في الاعتبار هطول الأمطار الفعلي.
تحقيقًا لهذه الغاية ، تم بالفعل إجراء العديد من الدراسات العلمية التي توفر معلومات عن كمية الرطوبة لتحقيق نمو جيد للنباتات حسب الموسم. على سبيل المثال ، لنمو العشب يتطلب حوالي 120 120 150 مل من الماء خلال شهر الصيف. عند إعادة الحساب وفقًا للمعايير اليومية ، ستكون الحاجة 4 ÷ 5 مل. تحتاج الشجيرات أقل.
مثبتة في أرضية مرجعية المقيم الصيف الرطوبة يحلل باستمرار وجود الرطوبة في التربة ، ويصدر المعلومات إلى وحدة التحكم ، التي تعالجها ، وضبط مدة وحجم العرض.
يتم الحصول على الماء من أجل الري من مصدر المياه ، والذي يمكن أن يكون:
1. متصلا نظام إمدادات المياه المركزية.
2. تستخدم بشكل فردي.
عند مدخل نظام الري الآلي ، يتم تثبيت عداد مياه ومضخة كهربائية ، اعتمادًا على الدائرة الهيدروليكية المعتمدة. الطرق السريعة المدفونة في الأرض مزودة بصمامات فحص ، والتي تستبعد إمكانية دخول المياه الجوفية الملوثة إلى النظام.
من أجل إزالة المياه من النظام قبل بداية الصقيع في فصل الشتاء ، يتم تثبيت صنبور تصريف. يقوم الفلتر بإزالة الملوثات المحتملة التي تقع في نظام الري الآلي قبل توزيع المياه على الخطوط الخارجة. إنه يضمن التشغيل العادي لصمامات الملف اللولبي.
في الأنظمة المعقدة المتفرعة عند المدخل ، يتم تثبيت الصمام الرئيسي لتصميم خاص من النوع الكهرومغناطيسي ، ومجهز بحماية ضد المطرقة المائية مع إمكانية التحكم فيه من وحدة التحكم. في الريف والري المنزلي ، لا يتم استخدامه عملياً.
يتم تثبيت صمامات الملف اللولبي الخاضعة للرقابة في العلب البلاستيكية داخل التربة في وسط الخطوط. عددهم يعتمد على هيكل المتفرعة ، وتطبيقه في منطقة معينة.
داخل خطوط نظام الري الآلي ، يتم الحفاظ على ضغط المياه دائمًا. يجب أن تصمد خطوط الأنابيب ، والمحولات ، والتجهيزات ، وطرق التثبيت بشكل موثوق ، وتجنب التسربات. لذلك ، يتم استخدام تصميمات خاصة لأنابيب البولي إيثيلين التي يمكنها تحمل ضغط 10 بار بداخلها.
يتم تنظيم توصيل المياه إلى منطقة الري عن طريق الصمامات الكهرومغناطيسية الموجودة في صناديق خاصة مع أنواع مختلفة من بنادق الرش ، بما في ذلك نظام الري بالتنقيط. يتحدون من قبل مناطق العمل.
يتم إنشاء كل منطقة للعمل من نفس النوع من مجموعات الرش ، والأنسب لتطوير أنواع معينة من النباتات ويتم تضمينها في العمل من وحدة التحكم بدورها. لا يتم تطبيق الري المتزامن للتربة من جميع الطرق السريعة.
يتم تثبيت علبة التروس داخل نظام الري بالتنقيط. يحافظ على ضغط الماء المسموح به في النظام لتكوين قطرات.
تستبعد صمامات التصريف الأوتوماتيكية في نهاية الطرق السريعة تكوين رطوبة التربة المتزايدة ، وتساهم في تصريفها عند تشغيل النظام.
يتم اختيار موقع موقع وحدة التحكم مع مراعاة سهولة الصيانة والوصول وحماية البيئة. يمكنك أيضًا استخدام صندوق محكم خاص ، مصمم للاستخدام في الهواء الطلق.
إنه متصل بشبكة إمداد الطاقة الكهربائية والصمامات الكهرومغناطيسية ، وأجهزة استشعار المطر مع الكابلات والأسلاك المقاومة للرطوبة الخاصة. لتركيب نهايات الأسلاك في صناديق نظام الري ، تستخدم حشوات السيليكون العالمية لمنع الرطوبة من اختراق الأجزاء المعدنية.
يتم عادةً إمداد الطاقة بوحدة التحكم من شبكة منزلية 220 من خلال مصدر طاقة متكامل. بالنسبة للأنظمة الصغيرة ، تكون البطاريات أو البطاريات القابلة لإعادة الشحن مقبولة.
تتحكم وحدة التحكم في تشغيل مستشعر المطر مما يتيح لك التوقف عن الري أثناء هطول الأمطار ، لمنع الإفراط في فرط درجة حرارته.
الأجزاء الرئيسية لنظام الري الآلي
وتشمل هذه:
-
وحدة التحكم
-
مجسات المطر
-
صمامات الملف اللولبي التي تسيطر عليها.
-
الرشاشات.
-
مرشحات.
-
صنبور الصرف التلقائي.
-
خطوط الأنابيب والتجهيزات.
-
أنابيب بالتنقيط
-
معدات الري بالتنقيط الهيدروليكية.
-
الرشاشات الصغيرة.
مصدر المياه
إذا كان هناك مصدر فردي للمياه. ثم يمكنك إنشاء خزان أو شراء خزان كبير. يجب أن تجمع مياه الأمطار أثناء هطول الأمطار أو ضخ المياه من بركة أو بئر قريب. في نفس الوقت ، سيتم تسخين درجة حرارته من الهواء المحيط. سيكون لهذا تأثير إيجابي على نمو أنواع نباتية معينة.
لملء الخزان ، ستحتاج إلى مضخة بوحدة تحكم أوتوماتيكية تتحكم في المستويات العليا والسفلى لملء المياه.
إذا كنت تروي النباتات من مصدر مياه مركزي ، فيجب أن تأخذ في الاعتبار وجود شوائب التبييض في الماء ، والتي يمكن أن يكون لها تأثير سلبي على تطور أنواع كثيرة من الخضروات المحبة للحرارة.
عندما يتم توفير المياه من بئر محفورة ، يجب اختيار الخصائص التقنية للمضخة بشكل صحيح لتلبية احتياجات أداء النظام. يجب عليك أيضًا تثبيت عوامل التصفية ، مع مراعاة قدراتها الإنتاجية وقدرات الخدمة.
قبل البدء في تصميم نظام الري الآلي ، من المهم تحليل قوة مصدر إمدادات المياه مع احتياجات معدل تدفق المياه ، ومقارنتها عند إنشاء ضغوط مختلفة في التيار الكهربائي ، وتوفير الاحتياطي اللازم.
وحدة التحكم
لأنظمة الري الآلي الافراج عن ميكروكنترولروجود عدد مختلف من وظائف الإدارة والتحكم. إنها تسمح لك بضبط وضع التشغيل مسبقًا لفترة معينة من التشغيل.
تعمل أدوات التحكم ذات الواجهة الرقمية على تبسيط عملية البرمجة عن طريق الري ، ولها أبعاد صغيرة ، وهي مصممة للعمل مع أنظمة الري بمختلف التكوينات.
ميزات مفيدة من ميكروكنترولر الرقمية ما يلي:
-
وجود برامج مختلفة لإطلاق أنظمة الري ؛
-
تطبيق جداول العمل المختلفة ، مع مراعاة الموسم ؛
-
تنظيم وتقييد مدة الري مع ضمان التأخير بين تشغيل أوضاع مختلفة ؛
-
القدرة على إدخال وتخزين معلمات وضع التشغيل اليدوي المبرمج في ذاكرة وحدة التحكم ؛
-
وضع وحفظ إعدادات البرنامج عند استخدام طاقة البطارية الإضافية ؛
-
راحة عرض الإعدادات المدخلة ؛
-
خوارزمية محددة من الإجراءات في حالة انقطاع التيار الكهربائي ؛
-
الامتثال للمعايير الحالية للأجهزة الإلكترونية ؛
-
القدرة على توصيل أجهزة استشعار خارجية للمصنعين الرائعين ، بما في ذلك النماذج اللاسلكية للتحكم في مجسات الصقيع والأمطار ؛
-
التشخيص المدمج للتوصيلات الكهربائية ؛
-
وظائف المعاينة.
لتشغيل صمامات الملف اللولبي ، تنبعث وحدات التحكم غالبًا من 24 فولت.
مجسات المطر
يتم إنشاؤها لاستبعاد الري تلقائيا أثناء هطول الأمطار. إنها تسمح لك بـ:
-
لاستبعاد التشبع بالمياه في النباتات بسبب الري المفرط في الطقس الرطب ؛
-
حفظ استهلاك المياه لا يقل عن 30 ٪ من مصدر إمدادات المياه ، وموارد المعدات.
يمكن أن تكون أجهزة استشعار المطر سلكية أو تعمل على قناة راديو. للظروف المناخية مع إمكانية الصقيع ، يمكن استكمالها بأجهزة استشعار للصقيع. يتم تثبيت حالاتهم على هياكل المباني أو الأقواس الخاصة.
يتم توصيل الطرز السلكية بكابل كهربائي مقاوم للرطوبة باستخدام أقواس أو وصلات.
الأجهزة اللاسلكية مجهزة بـ:
-
جهاز استقبال متعدد الوظائف ؛
-
شاشة LCD
-
مؤشرات إشارة.
أنها توفر:
-
التأخيرات المقررة في تجديد الري لضمان أنظمة توفير المياه ؛
-
استخدام نظام يسمح لك بتعطيل أو تمكين المستشعر للتشغيل التلقائي في أي وقت ؛
-
إشارة من وسائط.
-
اختيار وضع الحساسية.
-
سهولة التثبيت.
صمامات الملف اللولبي
تم تصميم أنواع مختلفة من أجهزة صمام الملف اللولبي للتحكم عن بعد في رش الماء أثناء الري عن طريق تغيير مقاومة التدفق الهيدروليكي من خلال موضع الصمام الذي يتحكم فيه الملف اللولبي.
للاتصال خطوط الأنابيب ، يتم استخدام اتصال الخيوط أو المشابك المسمار. يجب إعطاء الأفضلية للتصاميم التي توفر تجميعًا سريعًا وموثوقًا وإزالته من الدائرة لإجراء صيانة مريحة أثناء التشغيل.
تصنع أجسام الصمامات عالية الجودة من درجات عالية من مادة البولي بروبيلين مع إضافة الألياف الزجاجية وعناصر الفولاذ المقاوم للصدأ ، والتي هي شديدة المقاومة للتآكل والأشعة فوق البنفسجية.
نماذج النخبة مجهزة بـ:
-
جهاز إغلاق سلس يزيل حدوث المطرقة المائية في النظام ؛
-
طائرة تنظم معدل التدفق مع مراعاة تأثير التمدد الحراري للوسط ؛
-
غشاء من زيادة القوة ونظام الختم الذي يضمن المتانة وضيق.
-
مقبض التحكم اليدوي ؛
-
نظام قياس التدفق وجهاز التحكم به.
المواصفات الشعبية:
-
ضغط العمل في شريط.
-
الإنتاجية في لتر / دقيقة ؛
-
أنواع الصفحات للاتصال الخارجي والداخلي ؛
-
الإمداد الكهربائي للملف اللولبي في فولت مع تيار الإمساك والبدء بالأمبير.
بنادق الرش
عند الضغط على مجرى مائي من خلال فتحات الفوهة الموجودة في نهاية المرشة (الرش) ، يتم إنشاء سحابة من قطرات صغيرة أو نفاثة ، يتم رشها على مسافة معينة.
يمكن أن يكون غلاف الرش متآلفاً أو مع جزء منزلق متحرك لزيادة نطاق الرش ، وعدد الفوهات من واحد إلى عشرة أو أكثر قليلاً.
هيكليا ، يتم إنشاء الرشاشات وفقا لنوعين من إمدادات المياه:
1. قطاعي ، عندما يتم توجيه التدفق تحت ضغط بسيط ؛
2. الدوارة ، وذلك باستخدام التواء ، واضطراب الطائرة وفقا لمبدأ الطرد المركزي.
في الحالة الأولى ، يصل مدى السحب إلى خمسة أمتار ، وتعتمد زاوية تشتت النفاثة عبر الفوهة على تصميمها ويمكن أن تتراوح بين 40 إلى 360 درجة زاوية. هناك تصميمات بزاوية تشتت قابلة للتعديل ونطاق متساوٍ ، مما يتيح ري المناطق المستطيلة بكفاءة.
يتم إنشاء رذاذات دوارة باستخدام:
1. عن طريق تمديد آلية فوهة من السكن - تعديل "يطفو على السطح" ؛
2. دون تمديد - "شجيرة".
تتيح لك الآلية القابلة للسحب التحكم في نطاق الرش ، والتعامل بشكل أكثر كفاءة مع المنطقة ذات التكوين المعقد.
يسمح الدوران المتعدد النفاث للتيار الذي تم رشه بالرطوبة لاختراق التربة داخل التربة بشكل أفضل حتى في التركيبات الصلبة ، مما يزيل تصريف الرطوبة على المنحدرات. لإنشاء سحابة موحدة ، يتم تحديد الفتحات بدقة ويتم تدوير التدفق بواسطة أقراص القطاع.
مرشحات
يجب أن تكون التجاويف الداخلية للخطوط الهيدروليكية نظيفة. أي جزيئات ميكانيكية محاصرة بالداخل قد تتداخل مع تشغيل الصمامات اللولبية أو الفوهات. يتيح لك استخدام المرشحات عالية الجودة إزالة الشوائب وتنقية المياه وتوفير عمر خدمة طويل للمعدات.
لتنظيف نظام الرمال الناعمة ، يتم استخدام تصميمات الفلتر الخاصة.
صمام التصريف
يستخدم لإزالة الرطوبة من الخط عندما يكون غير نشط - لاستنزاف النظام.
عند توليد الضغط في الدائرة الهيدروليكية ، يغلق غشاء الصمامات فتحة التصريف ، مما يحجبها تمامًا ، مما يضمن ضيق نهاية الخط. عندما تتوقف المضخة عن العمل ، فإن زنبرك الإرجاع سيجبر الصمام الخلفي ، مما يفتح الصرف لإزالة الماء من النظام.
يمكن أن تؤدي العملية المتزامنة للعديد من صمامات التصريف إلى إنشاء مطرقة مائية ستؤثر على تشغيل المغناطيس الكهربائي. أتجنب مثل هذه الحالات في مرحلة تصميم النظام عن طريق تثبيت صمام واحد للمنطقة الحالية.
الأنابيب والتجهيزات
تعمل أنظمة الري الأوتوماتيكية بشكل أفضل على أنابيب البولي إيثيلين المصممة لتحمل الضغط من 6 إلى 10 بار بأقطار خارجية من 25 إلى 110 مم ، والتي يتم اختيارها وفقًا لأداء النظام.
يتم تنفيذ اتصالهم عن طريق تركيبات ضغط أو لحام. يُسمح أيضًا بربط المباني المعدنية والبلاستيكية ووصلاتها بختم الوصلات الملولبة بشريط Teflon.
أنابيب بالتنقيط
وهي تستخدم لتوفير الري بالتنقيط من الخضروات والشجيرات ، وأشجار الحدائق ، وتحديد موقع أنظمة بالتنقيط على مسافات من 20 إلى 50 سم في شكل متاهة من الأنابيب الصغيرة الموجودة على سطح التربة دون أن يتم دفنها في الأرض.
يسمح لك أنبوب التنقيط بترطيب السطح بسرعة تتراوح من 1 إلى 4 لترات في الساعة عند ضغط نظام يبلغ 1.5 بار.
هناك تصاميم الأنابيب بالتنقيط تعامل مع المواد الكيميائية الخاصة. أنها تحمي الجذع من تغلغل الجذور في الثقوب ويمكن وضعها داخل التربة.
معدات الري بالتنقيط الهيدروليكية
مصمم لتقليل الضغط من قيمة تشغيل المضخة إلى 1.5 بار. بالنسبة للأنظمة التي تستخدم الري بالتنقيط فقط دون رشاشات ، لا يتم استخدام علبة التروس الهيدروليكية.
الرشاشات الصغيرة
استخدم في الأماكن التي يتراوح قطرها من 0.5 إلى 5 أمتار ، والعمل بفعالية على أسرّة الزهرة وأسرّة الزهور والشجيرات والتربة الصلبة.
يتيح لك نظام الري الأوتوماتيكي خلق ظروف ملائمة لتطوير النباتات ، مما يلغي الحاجة إلى روتين يومي طويل للعناية بالحديقة ، الحديقة ، الحديقة ، المنزل الريفي.
استخدامه يتيح لك:
-
زراعة نباتات صحية جيدة التحضير في البلاد ؛
-
إنشاء حديقة جميلة.
-
توفير سقي منتظم دون تدخل بشري مباشر ؛
-
حفظ استهلاك المياه.
