كيف يتم ترتيب عداد الكهرباء الإلكترونية والعمل

الغرض الرئيسي من هذا الجهاز هو قياس استهلاك الطاقة في القسم الذي يتم رصده من الدائرة الكهربائية باستمرار وعرض قوته في صورة صديقة للإنسان. تستخدم قاعدة العنصر مكونات إلكترونية صلبة تعمل على تصميمات أشباه الموصلات أو معالجات دقيقة.

يتم إنتاج هذه الأجهزة للعمل مع الدوائر الحالية:

1. قيمة ثابتة ؛

2. شكل متناغم الجيوب الأنفية.

تعمل عدادات كهرباء التيار المستمر فقط في المؤسسات الصناعية التي تعمل بمعدات قوية مع استهلاك كبير للطاقة الثابتة (النقل بالسكك الحديدية المكهربة والسيارات الكهربائية ...). لأغراض محلية ، لا يتم استخدامها ، وتصدر بكميات محدودة. لذلك ، في المادة الإضافية من هذه المقالة ، لن ندرسها ، على الرغم من أن مبدأ عملها يختلف عن النماذج التي تعمل على التيار المتناوب ، وذلك أساسًا من خلال تصميم مجسات التيار والجهد.

يتم تصنيع عدادات الطاقة الإلكترونية AC لحساب طاقة الأجهزة الكهربائية:

1. with نظام الجهد على مرحلة واحدة.

2. في دوائر ثلاثية الطور.

تصميم عداد الكتروني

تقع القاعدة الأساسية بأكملها داخل السكن ، ومجهزة بـ:

• كتلة محطة لتوصيل الأسلاك الكهربائية.

• لوحة LCD

• ضوابط التشغيل ونقل المعلومات من الجهاز ؛

• محولات القياس

• لوحة الدوائر المطبوعة مع عناصر الحالة الصلبة ؛

• الغطاء الواقي.

مظهر وترد في الصورة إعدادات المستخدم الرئيسية لأحد النماذج العديدة للأجهزة المماثلة المنتجة في مؤسسات جمهورية بيلاروسيا.

أداء مثل هذا عداد كهربائي أكد بواسطة:

• ختم المدقق الذي يؤكد مرور التحقق الميكانيكي للجهاز على طاولة الاختبار وتقييم خصائصه ضمن فئة الدقة التي أعلنتها الشركة المصنعة ؛

• ختم بدون عائق لشركة مراقبة الطاقة المسؤولة عن التوصيل الصحيح للمتر بالدائرة الكهربائية.

المنظر الداخلي تظهر لوحات من جهاز مماثل في الصورة.

لا توجد آليات التحرك والتحريض. ويشير وجود ثلاثة محولات تيار مدمجة ، تستخدم كمستشعرات لها نفس عدد القنوات المرئية بوضوح على لوحة الدائرة ، إلى تشغيل ثلاثي الطور لهذا الجهاز.

العمليات الكهرتقنية تؤخذ في الاعتبار بواسطة عداد إلكتروني

يحدث عمل الخوارزميات الداخلية لهياكل ثلاثية الطور أو أحادية الطور وفقًا للقوانين نفسها ، باستثناء أنه في جهاز ثلاثي الطور أكثر تعقيدًا ، يحدث تلخيص هندسي لقيم كل قناة من القنوات المكونة الثلاثة.

لذلك ، سيتم النظر في مبادئ تشغيل العداد الإلكتروني بشكل أساسي على مثال نموذج أحادي الطور. للقيام بذلك ، تذكر القوانين الأساسية للهندسة الكهربائية المتعلقة بالطاقة.

يتم تحديد قيمتها الكاملة بواسطة المكونات:

• نشطة؛

• رد الفعل (مجموع الأحمال الاستقرائي والسعة).

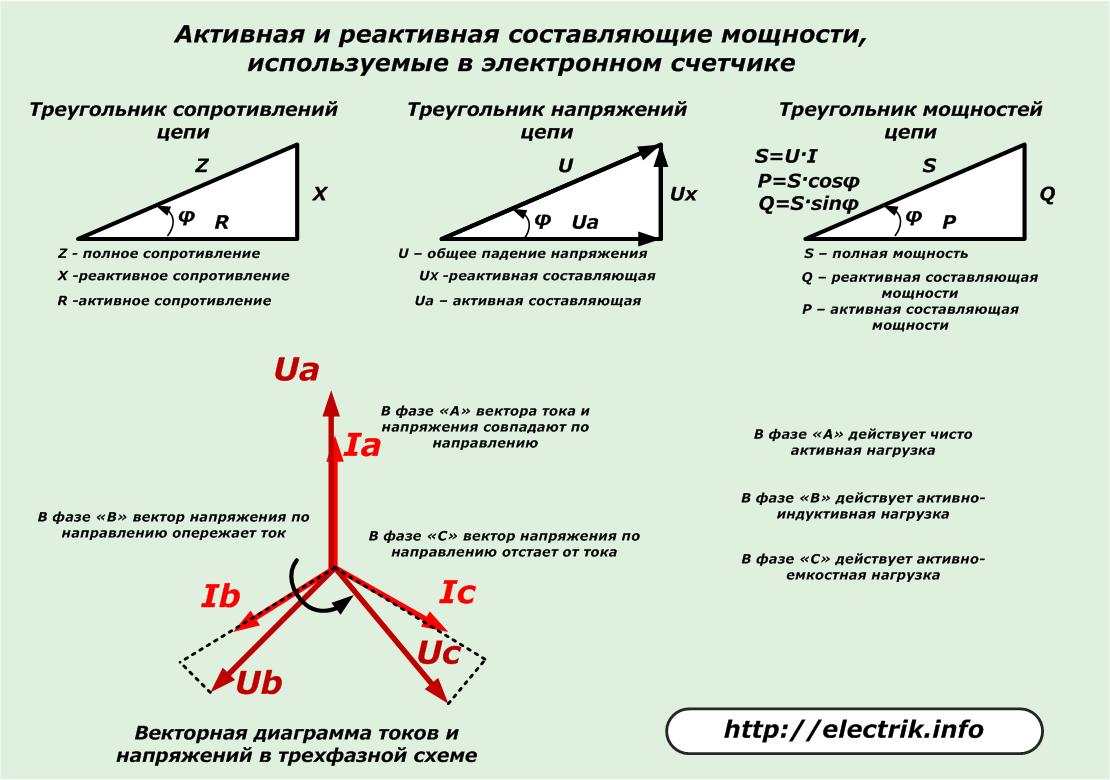

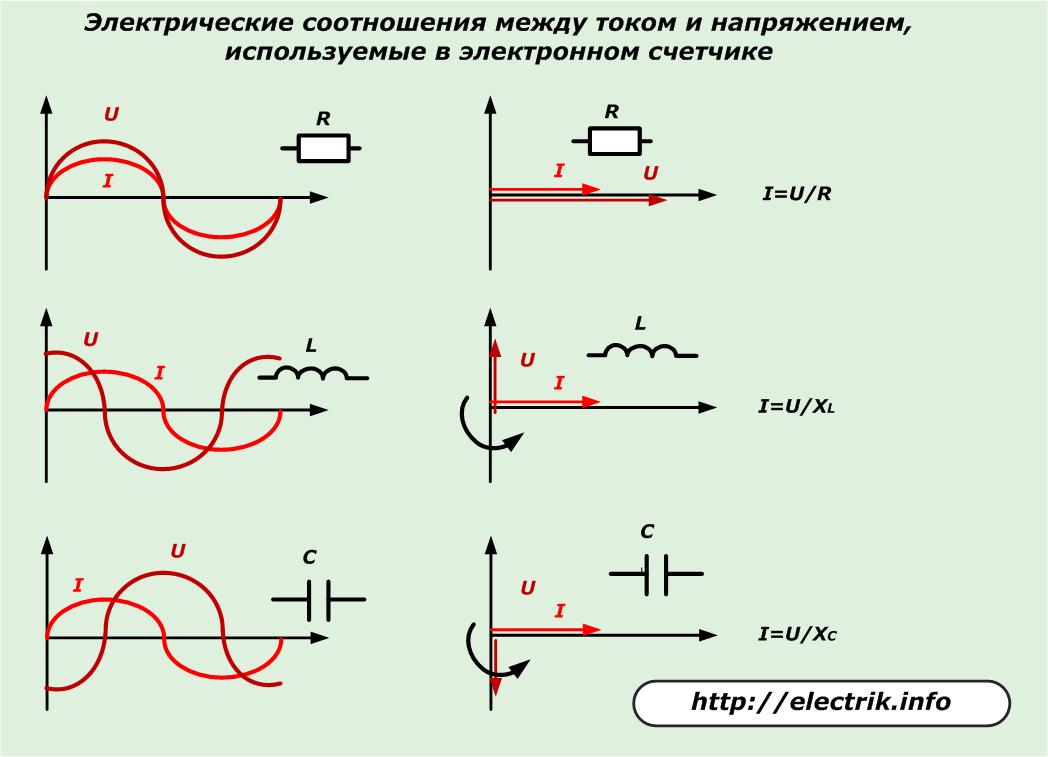

إن التيار الذي يتدفق عبر الدائرة المشتركة لشبكة أحادية الطور هو نفسه في جميع المناطق ، ويعتمد انخفاض الجهد في كل عنصر من عناصره على نوع المقاومة وحجمها. على المقاومة النشطة ، يتزامن مع ناقل التيار المار في الاتجاه ، وعلى المفاعل ينحرف إلى الجانب. علاوة على ذلك ، في الحث ، فإنه قبل التيار في الزاوية ، ويتخلف في السعة.

العدادات الإلكترونية قادرة على مراعاة وعرض إجمالي الطاقة وقيمتها النشطة والمتفاعلة. لهذا الغرض ، يتم قياس المتجهات الحالية المزودة بجهد كهربائي مدخلات.تحدد قيمة انحراف الزاوية بين هذه القيم الواردة وتحسب طبيعة الحمل ، وتوفر معلومات حول جميع مكوناته.

في تصاميم مختلفة من العدادات الإلكترونية ، مجموعة الوظائف ليست هي نفسها ويمكن أن تختلف اختلافًا كبيرًا في الغرض منها. من خلال ذلك ، تبرز بشكل جذري من نظائرها الحثية ، والتي تعمل على أساس تفاعل الحقول الكهرومغناطيسية وقوى الحث التي تسبب دوران قرص ألومنيوم رفيع. هيكليا ، يمكنهم فقط قياس نشط أو قوة رد الفعل في دائرة أحادية الطور أو ثلاثية الطور ، والقيمة الكاملة - عليك أن تحسب بشكل منفصل يدويًا.

مبدأ قياس القوة بواسطة عداد إلكتروني

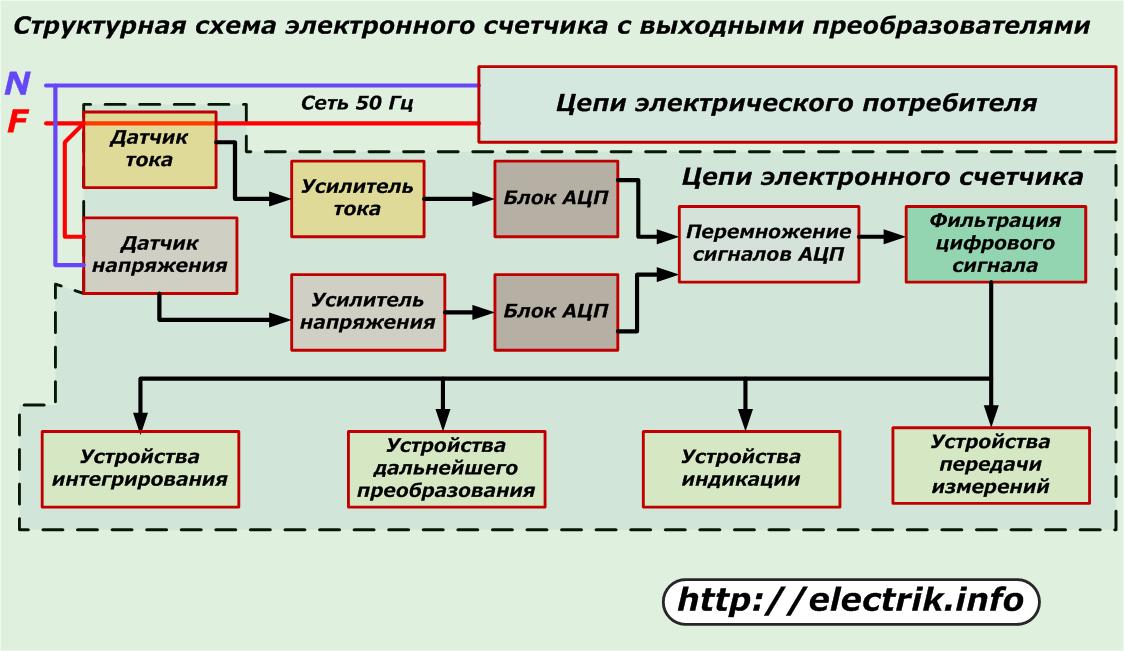

مخطط تشغيل جهاز قياس بسيط مع محولات الإخراج هو مبين في الشكل.

ويستخدم أجهزة استشعار بسيطة لقياس الطاقة:

• التيار القائم على تحويلة تقليدية تمر عبرها مرحلة الدائرة ؛

• تعمل الجهد وفقا لمخطط مقسم معروف.

تكون الإشارة المسجلة بواسطة هذه المستشعرات صغيرة ويتم زيادتها بمساعدة مكبرات الصوت الإلكترونية للتيار والجهد ، وبعد ذلك تتم المعالجة الرقمية التناظرية لمزيد من تحويل الإشارات وتكاثرها من أجل الحصول على قيمة تتناسب مع قيمة استهلاك الطاقة.

بعد ذلك ، يتم تصفية الإشارة الرقمية وإخراجها إلى الأجهزة:

• عرض.

• التكامل؛

• نقل القياسات.

• مزيد من التحويل.

لا توفر مستشعرات إدخال الكميات الكهربائية المستخدمة في هذه الدائرة قياسات مع فئة عالية الدقة من ناقلات التيار والجهد ، وبالتالي ، حساب الطاقة. يتم تنفيذ هذه الوظيفة بشكل أفضل عن طريق قياس المحولات.

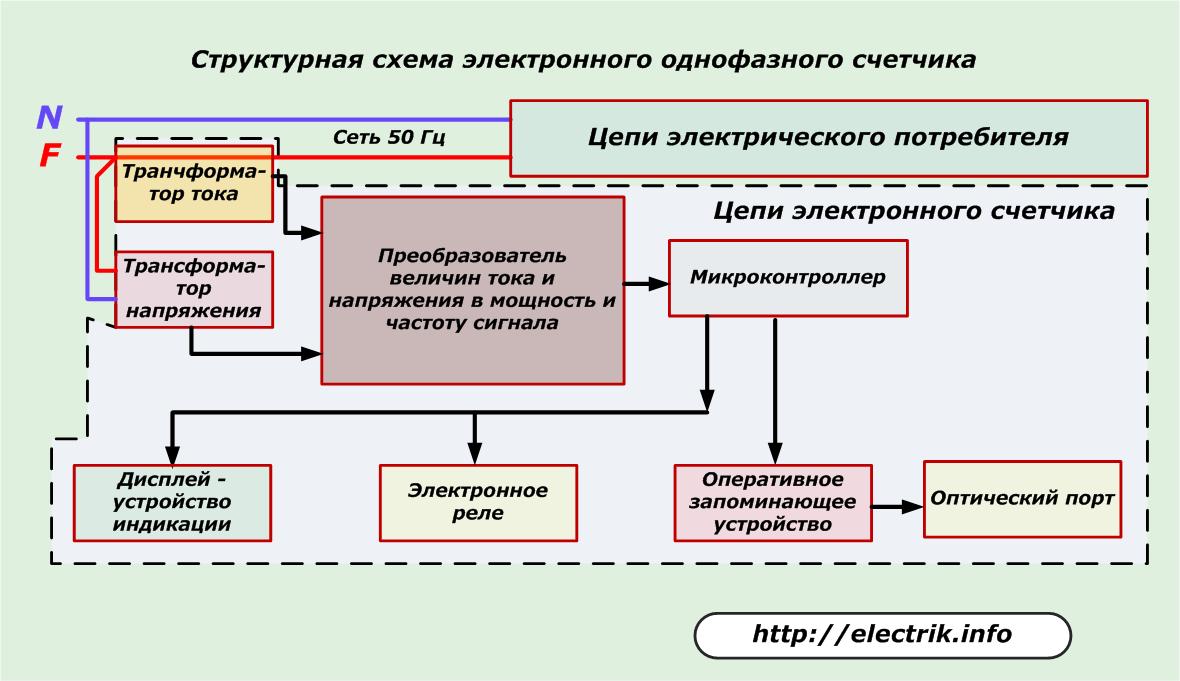

على مرحلة واحدة الرسم البياني العملية متر الإلكترونية

في ذلك ، يتم تضمين CT المقياس في فجوة سلك الطور المستهلك ، ويتم توصيل VT إلى الطور والصفر.

لا تحتاج الإشارات من كلا المحولين إلى التضخيم ويتم إرسالها عبر قنواتها إلى وحدة ADC ، مما يحولها إلى رمز قوة وتردد رقمي. يتم إجراء مزيد من التحويلات بواسطة متحكم يتحكم في:

• عرض.

• مرحل إلكتروني

• ذاكرة الوصول العشوائي - ذاكرة الوصول العشوائي.

من خلال ذاكرة الوصول العشوائي ، يمكن إرسال إشارة الإخراج إلى قناة المعلومات ، على سبيل المثال ، باستخدام منفذ بصري.

وظائف متر الإلكترونية

يسمح خطأ قياس القدرة المنخفضة المقدرة حسب فئة الدقة البالغة 0.5 S أو 02 S باستخدام هذه الأجهزة لغرض القياس التجاري للكهرباء المستخدمة.

يمكن أن تعمل التصميمات المصممة للقياسات في دوائر ثلاثية الطور في دوائر كهربائية بثلاثة أو أربعة أسلاك.

يمكن توصيل العداد الإلكتروني مباشرة بالمعدات الموجودة أو أن يكون له تصميم يسمح باستخدام محولات القياس ذات الجهد العالي على سبيل المثال. في الحالة الأخيرة ، كقاعدة عامة ، يتم إجراء التحويل التلقائي للكميات الثانوية المقاسة إلى قيم أولية للتيار والجهد والطاقة ، بما في ذلك المكونات النشطة والمتفاعلة.

يلتقط العداد اتجاه الطاقة الكاملة مع جميع مكوناته في الاتجاهين الأمامي والخلفي ، ويقوم بتخزين هذه المعلومات فيما يتعلق بالوقت. في هذه الحالة ، يمكن للمستخدم تأخذ قراءات الطاقة من خلال الزيادة لفترة معينة من الوقت ، على سبيل المثال ، الحالي أو المحدد من اليوم أو الشهر أو السنة التقويمية أو - التراكم لفترة زمنية معينة.

إن تحديد قيم القوة النشطة والتفاعلية لفترة معينة ، على سبيل المثال ، 3 أو 30 دقيقة ، وكذلك نداء سريع لقيمها القصوى لمدة شهر يسهل إلى حد كبير تحليل تشغيل معدات الطاقة.

في أي وقت ، يمكنك عرض مؤشرات فورية للاستهلاك النشط والتفاعلي ، الجهد الحاليالترددات في كل مرحلة.

إن وجود وظيفة قياس الطاقة المتعددة التعريفات باستخدام عدة قنوات لنقل المعلومات يؤدي إلى توسيع شروط الاستخدام التجاري. في الوقت نفسه ، يتم إنشاء التعريفات لفترة محددة ، على سبيل المثال ، كل نصف ساعة من عطلة نهاية الأسبوع أو يوم عمل حسب الموسم أو الشهر من السنة.

لراحة المستخدم ، تعرض الشاشة قائمة التشغيل ، بين العناصر التي يمكنك التنقل فيها باستخدام عناصر التحكم المجاورة.

لا يسمح عداد الطاقة الإلكتروني بقراءة المعلومات مباشرةً من الشاشة فحسب ، بل يتيح أيضًا عرضها من خلال كمبيوتر بعيد ، وكذلك إدخال بيانات إضافية أو برمجتها عبر المنفذ البصري.

حماية البيانات

تركيب الأختام يتكون العداد على مرحلتين:

1. في المستوى الأول ، يحظر الوصول إلى داخل الجهاز عن طريق خدمة المراقبة التقنية للمصنع بعد تصنيع العداد واجتاز التحقق من الحالة ؛

2. على مستوى الختم الثاني ، يتم حظر الوصول إلى المحطات والأسلاك المتصلة من قبل ممثل عن منظمة تزويد الطاقة أو الإشراف على الطاقة.

تم تجهيز جميع أحداث إزالة الغطاء وتثبيته بجهاز إنذار ، يتم تسجيل تشغيله في ذاكرة سجل الأحداث مع الإشارة إلى الوقت والتاريخ.

نظام كلمة المرور ينص على تقييد المستخدمين للوصول إلى المعلومات وقد يحتوي على ما يصل إلى خمسة قيود.

مستوى الصفر يزيل القيود تمامًا ويسمح لك بمشاهدة جميع البيانات محليًا أو عن بُعد ، ومزامنة الوقت ، وضبط القراءات.

المستوى الأول يتم توفير كلمة مرور وصول إضافية لموظفي التثبيت أو المؤسسة التشغيلية أسأل أنظمة لإعداد المعدات وتسجيل المعلمات التي لا تؤثر على الخصائص التجارية.

المستوى الثاني يتم تعيين كلمة مرور الوصول الرئيسية من قِبل مشرف الطاقة المسؤول في العداد الذي تم إعداده وإعداده بالكامل للعمل.

المستوى الثالث يتم منح الوصول الأساسي لعمال الإشراف على الطاقة الذين يقومون بإزالة وتثبيت الغطاء من العداد للوصول إلى المشابك الطرفية أو إجراء عمليات عن بعد عبر المنفذ البصري.

المستوى الرابع يوفر القدرة على تثبيت مفاتيح الأجهزة على اللوحة ، وإزالة جميع الأختام المثبتة والقدرة على العمل من خلال المنفذ البصري لتحسين التكوين ، واستبدال معاملات المعايرة.

القائمة أعلاه للإمكانيات التي يمتلكها عداد الكهرباء الإلكتروني هي نظرة عامة عامة. يمكن ضبطها بشكل فردي وتختلف حتى في كل طراز من نفس الشركة المصنعة.
